1
ø 2,5
3,8 x 45

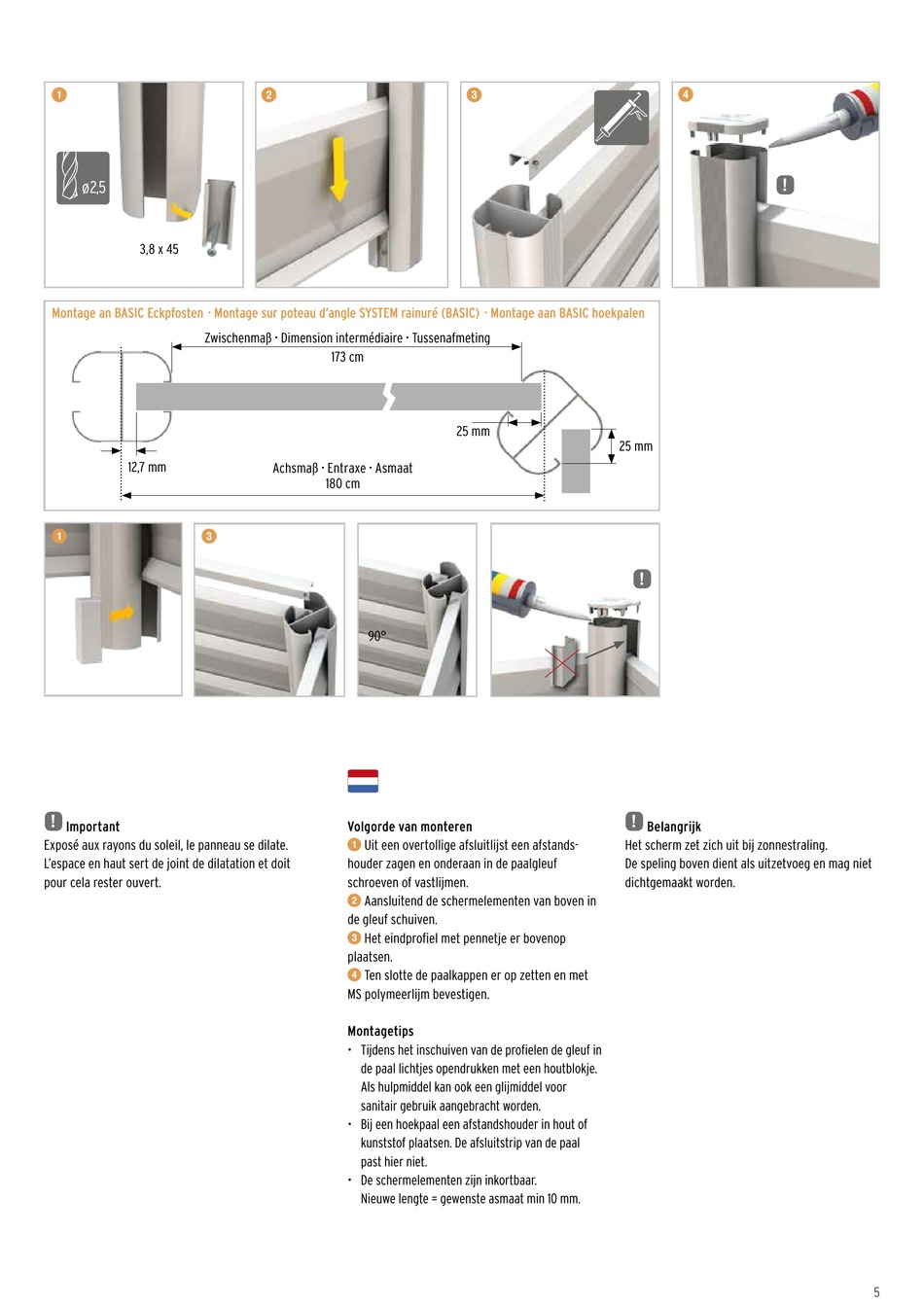

Montage an BASIC Eckpfosten
· Montage sur poteau d'angle SYSTEM rainuré (BASIC)
Zwischenmaß · Dimension intermédiaire · Tussenafmeting
12,7 mm
1
3
!
Important
Exposé aux rayons du soleil, le panneau se dilate.
L'espace en haut sert de joint de dilatation et doit
pour cela rester ouvert.
2
173 cm
Achsmaß · Entraxe · Asmaat
180 cm
90°
Volgorde van monteren
Uit een overtollige afsluitlijst een afstands-
1
houder zagen en onderaan in de paalgleuf
schroeven of vastlijmen.
Aansluitend de schermelementen van boven in
2
de gleuf schuiven.
Het eindprofiel met pennetje er bovenop
3
plaatsen.
Ten slotte de paalkappen er op zetten en met
4
MS polymeerlijm bevestigen.
Montagetips
• Tijdens het inschuiven van de profielen de gleuf in
de paal lichtjes opendrukken met een houtblokje.
Als hulpmiddel kan ook een glijmiddel voor
sanitair gebruik aangebracht worden.
• Bij een hoekpaal een afstandshouder in hout of
kunststof plaatsen. De afsluitstrip van de paal
past hier niet.
• De schermelementen zijn inkortbaar.
Nieuwe lengte = gewenste asmaat min 10 mm.
3
· Montage aan BASIC hoekpalen
25 mm
25 mm
!
Het scherm zet zich uit bij zonnestraling.
De speling boven dient als uitzetvoeg en mag niet
dichtgemaakt worden.
4
!
!
Belangrijk
5
