3. Drehen Sie das Drehkreuz um 180°. Die Linien sollten nun übereinstimmen. Ist dies nicht der
Fall, wiederholen Sie Schritt 2.
4. Montieren Sie den Schutzring wieder.
5.3
Einstellen der Nullposition eines Goniometer-Mikroskops
1. Den Anschlaghebel (6) in Position bringen (siehe Zeichnung).
2. Lösen Sie die Feststellschraube (9) des Noniusrings (4).
3. Drehen Sie den Noniusring (4) nach links bis zum Anschlag.
4. Stellen Sie den Goniometer auf die 0°-Position. Die vertikale Linie des drehbarer Strichplatte
und des Referenzstücks sollten übereinstimmen. Ist dies nicht der Fall, fahren Sie wie folgt fort:
- Lösen Sie die Schraube (7).
- Kippen Sie den Anschlaghebel (6) nach hinten.
- Drehen Sie das Goniometer, bis die vertikale Linie mit der Linie des Referenzstücks
übereinstimmt.
- Das Goniometer mit dem Hebel (8) arretieren.
- Den Ring des Nonius (4) auf die 0°-Position stellen und mit der Schraube (9) sichern.
- Schraube (5) des Anschlaghebels (6) um ca. 2 mm herausdrehen.
- Kippen Sie den Anschlaghebel (6) nach vorne und schrauben Sie die Schraube (5) bis
zum Anschlag ein.
- Ziehen Sie die Schraube (7) wieder fest.
6.0

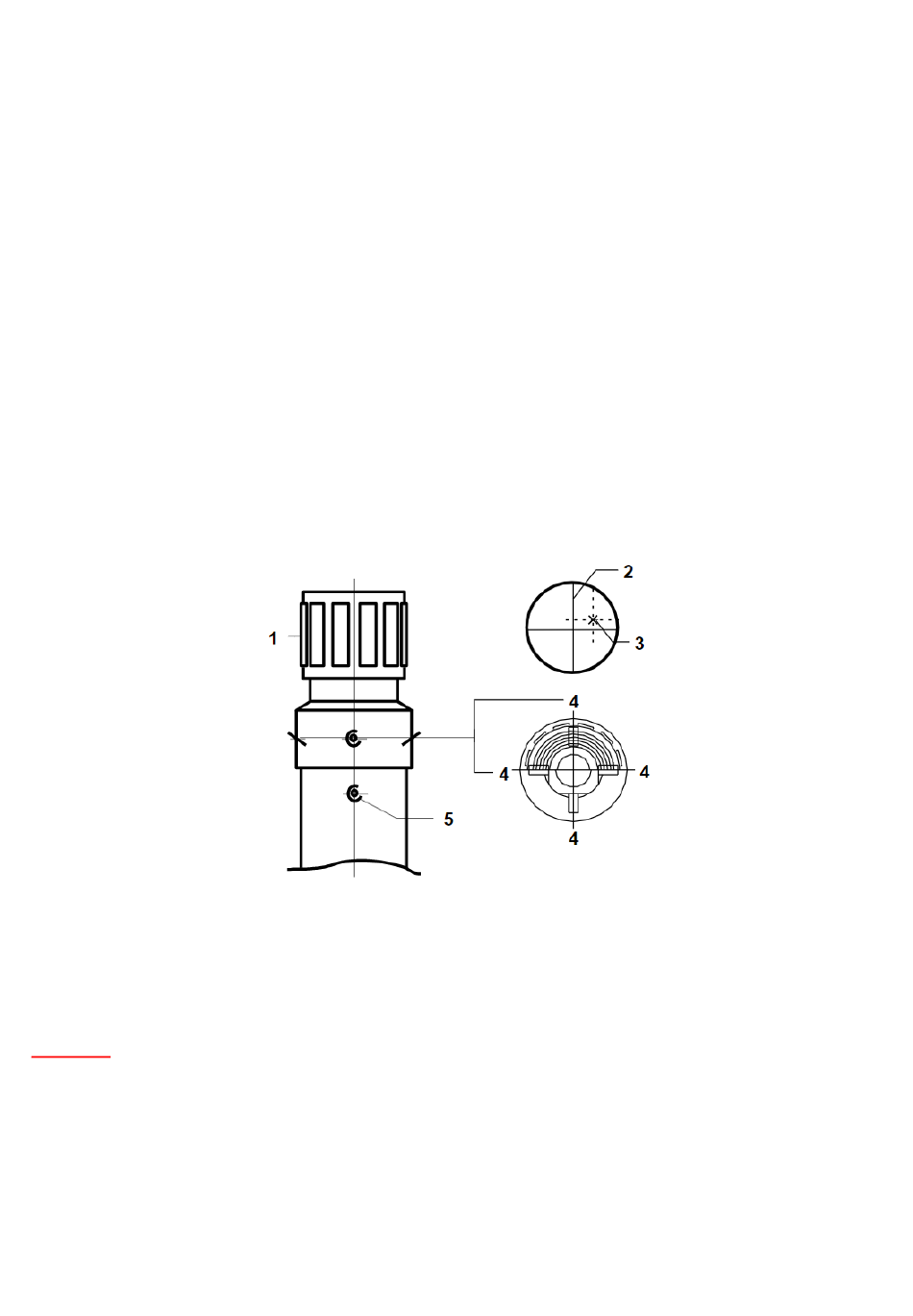

Zentrieren der Strichplatte eines Tubus-Mikroskops
6.1
Neuzentrierung der Strichplatte eines Tubus-Mikroskops
Ein eventueller Zentrierfehler, d. h. der Abstand zwischen der Strichplatte-Kreuz (2) und dem
Referenzstück oder der Zentrierbohrung (3), wird mit Hilfe des Strichplatte-Kreuz (2) über die
beiden Schrauben (4), horizontal oder vertikal, korrigiert.
Achtung: Diese beiden Schrauben (4), horizontal oder vertikal, müssen immer gleichzeitig
bewegt werden, d. h. eine Schraube lösen und die gegenüberliegende Schraube festziehen.
6.2
Ausrichtung der Strichplatte eines Tubus-Mikroskops
Lösen Sie die Schrauben (5). Drehen Sie den Okularstutzen (1). Ziehen Sie die Schrauben (5)
nach der Einstellung wieder fest. Überprüfen Sie erneut die Zentrierung der Strichplatte und
beachten Sie ggf. Punkt 6.1.
OptiMIC$24_de.docx
11
