marcel - aubert - sa
OPTISCHE MESSTECHNIK
OPTICAL MEASURING SYSTEMS
SYSTEMES DE MESURE OPTIQUE
Rue Gurnigel 48
CH-2501 Bienne
Tél.: +41 (0)32 365 51 31
Fax: +41 (0)32 365 76 20
E-mail: info@marcel-aubert-sa.ch
www.marcel-aubert-sa.ch

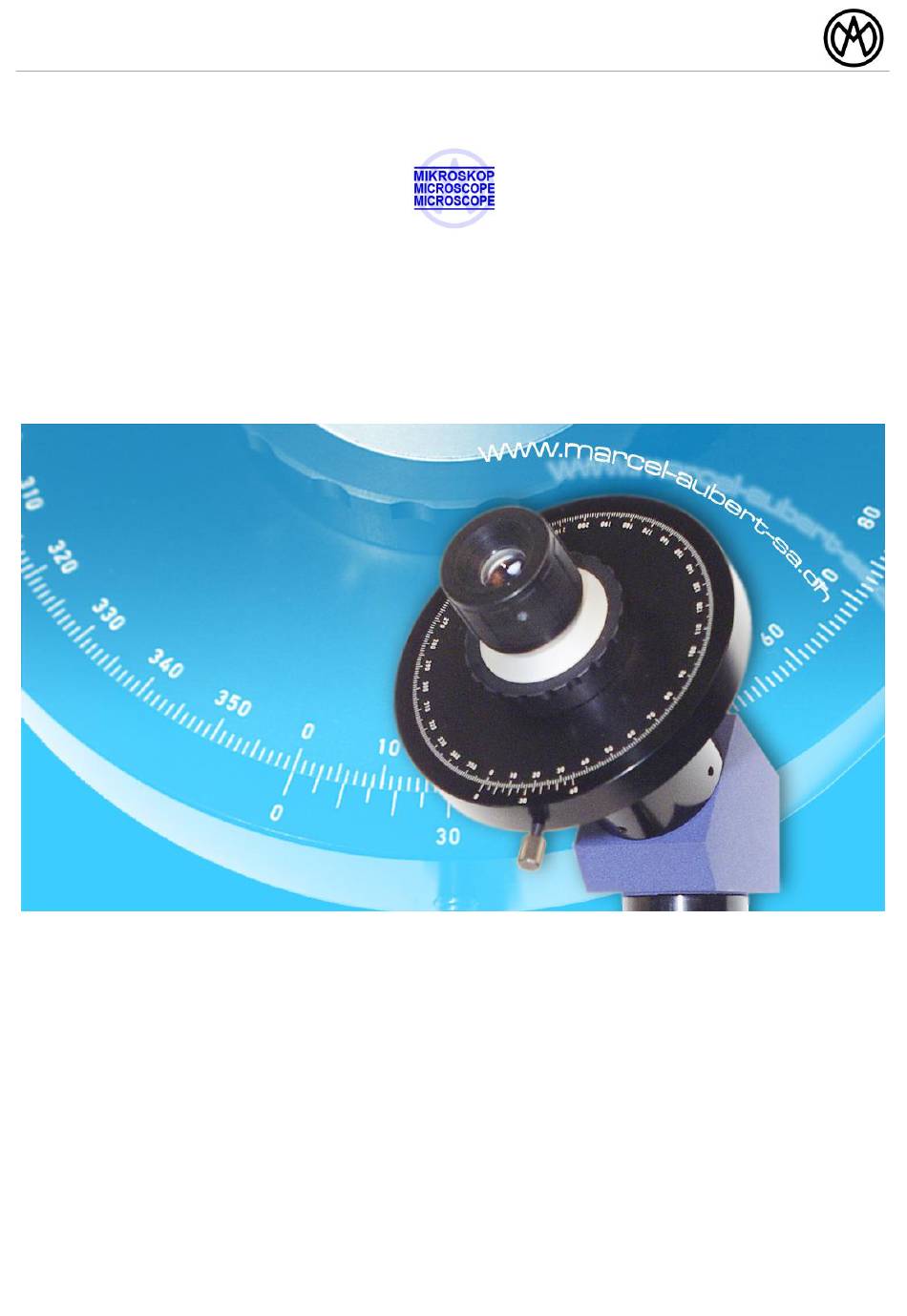

Bedienungsanleitung • Mode d'emploi • Instruction
OptiMIC
MIKROSKOP mit WINKELMESSER "G"
MICROSCOPE avec GONIOMETRE "G"
MICROSCOPE with GONIOMETER "G"
optimic-gonio$24.docx
1/8
Werbung
Verwandte Anleitungen für marcel aubert OptiMIC
Inhaltszusammenfassung für marcel aubert OptiMIC
- Seite 1 Rue Gurnigel 48 CH-2501 Bienne Tél.: +41 (0)32 365 51 31 Fax: +41 (0)32 365 76 20 E-mail: info@marcel-aubert-sa.ch www.marcel-aubert-sa.ch Bedienungsanleitung • Mode d'emploi • Instruction OptiMIC MIKROSKOP mit WINKELMESSER "G" MICROSCOPE avec GONIOMETRE "G" MICROSCOPE with GONIOMETER "G" optimic-gonio$24.docx...
- Seite 2 Horizontale Linie des drehbaren Fadenkreuzes (Winkelmesskopf „G“) mit der horizontalen Linie des Referenzstückes in Übereinstimmung bringen. Winkelmesskopf (2) um 180° drehen, die horizontalen Linien sollten nun miteinander übereinstimmen. (Sollte dies nicht der Fall sein, gehen Sie zu Punkt D) Nachzentrierung). optimic-gonio$24.docx...
- Seite 3 – Noniusring (4) in 0°- Stellung bringen und mit Schraube (9) blockieren – Schraube (5) am Anschlaghebel (6) ca. 2 mm zurückschrauben – Anschlaghebel (6) nach vorne kippen und Schraube (5) bis zum Anschlag bewegen – Schraube (7) anziehen optimic-gonio$24.docx...
