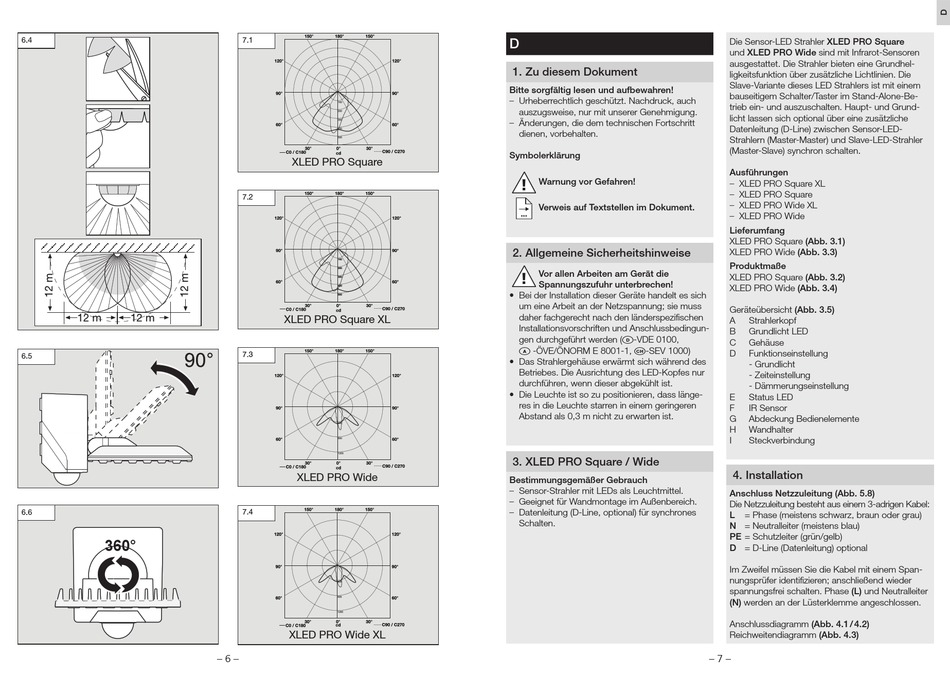

7.1
7.2
XLED PRO Square XL
7.3
7.4
360°
– 6 –
XLED PRO Square
XLED PRO Wide
XLED PRO Wide XL
D
1� Zu diesem Dokument
Bitte sorgfältig lesen und aufbewahren!
– Urheberrechtlich geschützt. Nachdruck, auch
auszugsweise, nur mit unserer Genehmigung.
– Änderungen, die dem technischen Fortschritt
dienen, vorbehalten.
Symbolerklärung
!
Warnung vor Gefahren!
Verweis auf Textstellen im Dokument�
...
2� Allgemeine Sicherheitshinweise
Vor allen Arbeiten am Gerät die
!
Spannungszufuhr unterbrechen!
• Bei der Installation dieser Geräte handelt es sich
um eine Arbeit an der Netzspannung; sie muss
daher fachgerecht nach den länderspezifischen
Installationsvorschriften und Anschlussbedingun-
gen durchgeführt werden ( -VDE 0100,
D
-ÖVE/ÖNORM E 8001-1, -SEV 1000)
a h
• Das Strahlergehäuse erwärmt sich während des
Betriebes. Die Ausrichtung des LED-Kopfes nur
durchführen, wenn dieser abgekühlt ist.
• Die Leuchte ist so zu positionieren, dass länge-
res in die Leuchte starren in einem geringeren
Abstand als 0,3 m nicht zu erwarten ist.
3� XLED PRO Square / Wide
Bestimmungsgemäßer Gebrauch
– Sensor-Strahler mit LEDs als Leuchtmittel.
– Geeignet für Wandmontage im Außenbereich.
– Datenleitung (D-Line, optional) für synchrones
Schalten.
Die Sensor-LED Strahler XLED PRO Square
und XLED PRO Wide sind mit Infrarot-Sensoren
ausgestattet. Die Strahler bieten eine Grundhel-
ligkeitsfunktion über zusätzliche Lichtlinien. Die
Slave-Variante dieses LED Strahlers ist mit einem
bauseitigem Schalter/Taster im Stand-Alone-Be-
trieb ein- und auszuschalten. Haupt- und Grund-
licht lassen sich optional über eine zusätzliche
Datenleitung (D-Line) zwischen Sensor-LED-
Strahlern (Master-Master) und Slave-LED-Strahler
(Master-Slave) synchron schalten.
Ausführungen
– XLED PRO Square XL
– XLED PRO Square
– XLED PRO Wide XL
– XLED PRO Wide
Lieferumfang
XLED PRO Square (Abb� 3�1)
XLED PRO Wide (Abb� 3�3)
Produktmaße
XLED PRO Square (Abb� 3�2)
XLED PRO Wide (Abb� 3�4)
Geräteübersicht (Abb� 3�5)
A Strahlerkopf
B Grundlicht LED
C Gehäuse
D Funktionseinstellung
- Grundlicht
- Zeiteinstellung
- Dämmerungseinstellung
E Status LED
F IR Sensor
G Abdeckung Bedienelemente
H Wandhalter
I Steckverbindung
4� Installation
Anschluss Netzzuleitung (Abb� 5�8)
Die Netzzuleitung besteht aus einem 3-adrigen Kabel:
L = Phase (meistens schwarz, braun oder grau)
N = Neutralleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
D = D-Line (Datenleitung) optional
Im Zweifel müssen Sie die Kabel mit einem Span-
nungsprüfer identifizieren; anschließend wieder
spannungsfrei schalten. Phase (L) und Neutralleiter
(N) werden an der Lüsterklemme angeschlossen.
Anschlussdiagramm (Abb� 4�1 / 4�2)
Reichweitendiagramm (Abb� 4�3)
– 7 –
