If you have a warranty claim or would like to ask
any question regarding your product, you are wel-
come to call us at any time on our service hotline
01733 366700.
Further information:
http://www.steinel.de

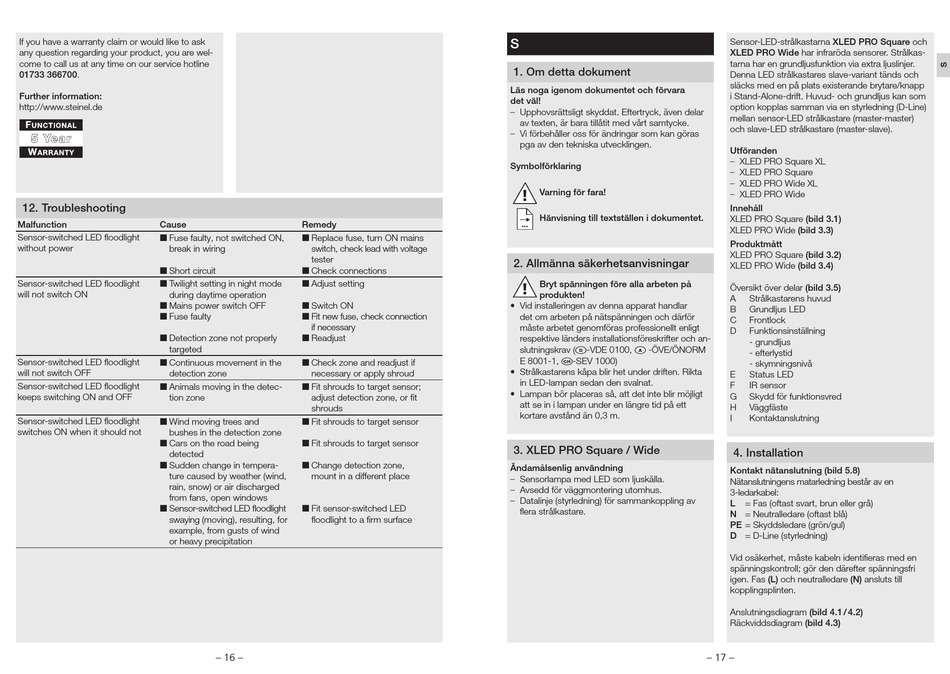

12� Troubleshooting
Malfunction Cause
Sensor-switched LED floodlight
n Fuse faulty, not switched ON,
without power
break in wiring
n Short circuit
Sensor-switched LED floodlight
n Twilight setting in night mode
will not switch ON during daytime operation
n Mains power switch OFF
n Fuse faulty
n Detection zone not properly
targeted
Sensor-switched LED floodlight n Continuous movement in the
will not switch OFF detection zone
Sensor-switched LED floodlight n Animals moving in the detec-
keeps switching ON and OFF tion zone
Sensor-switched LED floodlight n Wind moving trees and
switches ON when it should not bushes in the detection zone
n Cars on the road being
detected
n Sudden change in tempera-
ture caused by weather (wind,
rain, snow) or air discharged
from fans, open windows
n Sensor-switched LED floodlight
swaying (moving), resulting, for
example, from gusts of wind
or heavy precipitation
Remedy
n Replace fuse, turn ON mains
switch, check lead with voltage
tester
n Check connections
n Adjust setting
n Switch ON
n Fit new fuse, check connection
if necessary
n Readjust
n Check zone and readjust if
necessary or apply shroud
n Fit shrouds to target sensor;
adjust detection zone, or fit
shrouds
n Fit shrouds to target sensor
n Fit shrouds to target sensor
n Change detection zone,
mount in a different place
n Fit sensor-switched LED
floodlight to a firm surface
– 16 –
S
1� Om detta dokument
Läs noga igenom dokumentet och förvara
det väl!
– Upphovsrättsligt skyddat. Eftertryck, även delar
av texten, är bara tillåtit med vårt samtycke.
– Vi förbehåller oss för ändringar som kan göras
pga av den tekniska utvecklingen.
Symbolförklaring
!
Varning för fara!
Hänvisning till textställen i dokumentet�
...
2� Allmänna säkerhetsanvisningar
Bryt spänningen före alla arbeten på
!
produkten!
• Vid installeringen av denna apparat handlar
det om arbeten på nätspänningen och därför
måste arbetet genomföras professionellt enligt
respektive länders installationsföreskrifter och an-
slutningskrav ( -VDE 0100, -ÖVE/ÖNORM
D a
E 8001-1, -SEV 1000)
h
• Strålkastarens kåpa blir het under driften. Rikta
in LED-lampan sedan den svalnat.
• Lampan bör placeras så, att det inte blir möjligt
att se in i lampan under en längre tid på ett
kortare avstånd än 0,3 m.
3� XLED PRO Square / Wide
Ändamålsenlig användning
– Sensorlampa med LED som ljuskälla.
– Avsedd för väggmontering utomhus.
– Datalinje (styrledning) för sammankoppling av
flera strålkastare.
Sensor-LED-strålkastarna XLED PRO Square och
XLED PRO Wide har infraröda sensorer. Strålkas-
tarna har en grundljusfunktion via extra ljuslinjer.
Denna LED strålkastares slave-variant tänds och
släcks med en på plats existerande brytare/knapp
i Stand-Alone-drift. Huvud- och grundljus kan som
option kopplas samman via en styrledning (D-Line)
mellan sensor-LED strålkastare (master-master)
och slave-LED strålkastare (master-slave).
Utföranden
– XLED PRO Square XL
– XLED PRO Square
– XLED PRO Wide XL
– XLED PRO Wide
Innehåll
XLED PRO Square (bild 3�1)
XLED PRO Wide (bild 3�3)
Produktmått
XLED PRO Square (bild 3�2)
XLED PRO Wide (bild 3�4)
Översikt över delar (bild 3�5)
A Strålkastarens huvud
B Grundljus LED
C Frontlock
D Funktionsinställning
- grundljus
- efterlystid
- skymningsnivå
E Status LED
F IR sensor
G Skydd för funktionsvred
H Väggfäste
I Kontaktanslutning
4� Installation
Kontakt nätanslutning (bild 5�8)
Nätanslutningens matarledning består av en
3-ledarkabel:
L = Fas (oftast svart, brun eller grå)
N = Neutralledare (oftast blå)
PE = Skyddsledare (grön/gul)
D = D-Line (styrledning)
Vid osäkerhet, måste kabeln identifieras med en
spänningskontroll; gör den därefter spänningsfri
igen. Fas (L) och neutralledare (N) ansluts till
kopplingsplinten.
Anslutningsdiagram (bild 4�1 / 4�2)
Räckviddsdiagram (bild 4�3)
