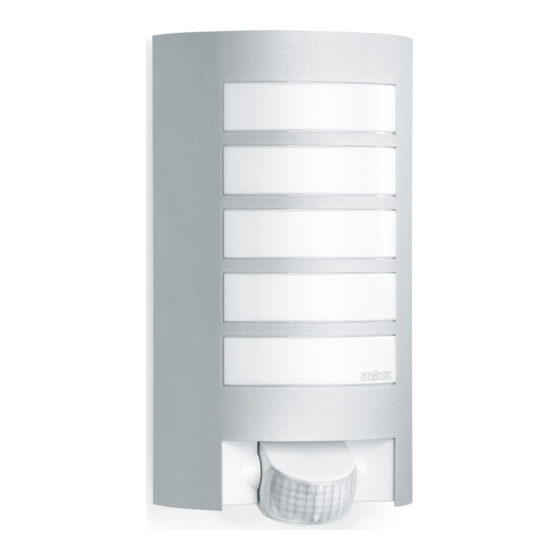

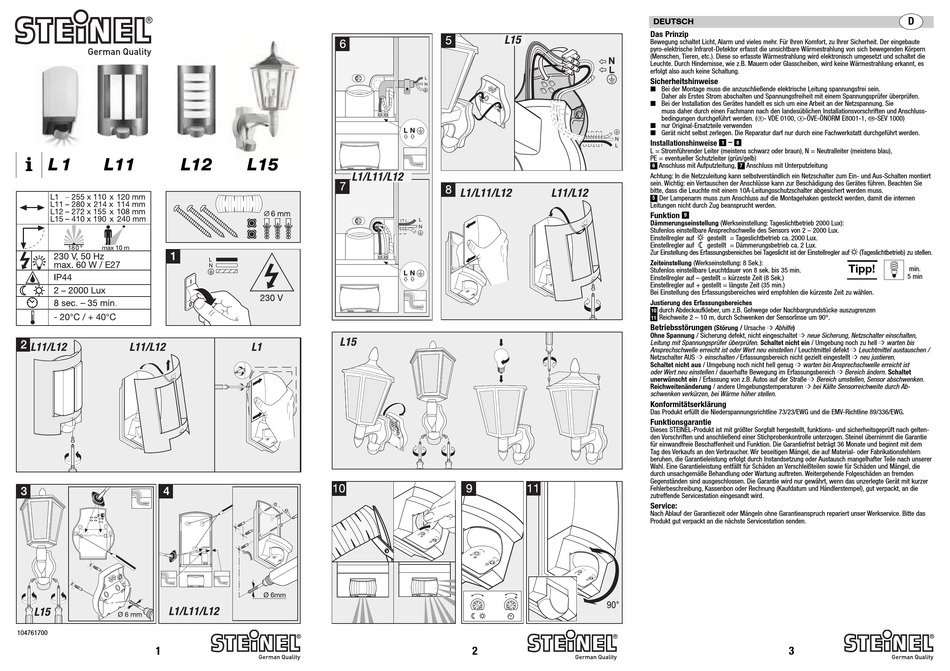

STEINEL L1 Bedienungsanleitung

i
L 1 L11 L12
104761700
1
L15
D
Das Prinzip
Bewegung schaltet Licht, Alarm und vieles mehr. Für Ihren Komfort, zu Ihrer Sicherheit. Der eingebaute
pyro-elektrische Infrarot-Detektor erfasst die unsichtbare Wärmestrahlung von sich bewegenden Körpern
(Menschen, Tieren, etc.). Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet die
Leuchte. Durch Hindernisse, wie z.B. Mauern oder Glasscheiben, wird keine Wärmestrahlung erkannt, es
erfolgt also auch keine Schaltung.
Sicherheitshinweise
Installationshinweise
L = Stromführender Leiter (meistens schwarz oder braun), N = Neutralleiter (meistens blau),
PE = eventueller Schutzleiter (grün/gelb)
a Anschluss mit Aufputzleitung, a Anschluss mit Unterputzleitung
Achtung: In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Aus-Schalten montiert
sein. Wichtig: ein Vertauschen der Anschlüsse kann zur Beschädigung des Gerätes führen. Beachten Sie
bitte, dass die Leuchte mit einem 10A-Leitungsschutzschalter abgesichert werden muss.
a Der Lampenarm muss zum Anschluss auf die Montagehaken gesteckt werden, damit die internen
Leitungen nicht durch Zug beansprucht werden.
Funktion
Dämmerungseinstellung (Werkseinstellung: Tageslichtbetrieb 2000 Lux):
Stufenlos einstellbare Ansprechschwelle des Sensors von 2 – 2000 Lux.
Einstellregler auf
Einstellregler auf
Zur Einstellung des Erfassungsbereiches bei Tageslicht ist der Einstellregler auf
Zeiteinstellung (Werkseinstellung: 8 Sek.):
Stufenlos einstellbare Leuchtdauer von 8 sek. bis 35 min.
Einstellregler auf – gestellt = kürzeste Zeit (8 Sek.)
Einstellregler auf + gestellt = längste Zeit (35 min.)
Bei Einstellung des Erfassungsbereiches wird empfohlen die kürzeste Zeit zu wählen.
Justierung des Erfassungsbereiches
a durch Abdeckaufkleber, um z.B. Gehwege oder Nachbargrundstücke auszugrenzen
10
a Reichweite 2 – 10 m, durch Schwenken der Sensorlinse um 90°.
11
Betriebsstörungen
Ohne Spannung / Sicherung defekt, nicht eingeschaltet
Leitung mit Spannungsprüfer überprüfen. Schaltet nicht ein / Umgebung noch zu hell
Ansprechschwelle erreicht ist oder Wert neu einstellen / Leuchtmittel defekt
Netzschalter AUS
Schaltet nicht aus / Umgebung noch nicht hell genug
oder Wert neu einstellen / dauerhafte Bewegung im Erfassungsbereich
unerwünscht ein / Erfassung von z.B. Autos auf der Straße
Reichweitenänderung / andere Umgebungstemperaturen
schwenken verkürzen, bei Wärme höher stellen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtline 73/23/EWG und die EMV-Richtline 89/336/EWG.
Funktionsgarantie
Dieses STEINEL-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach gelten-
den Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. Steinel übernimmt die Garantie
für einwandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate und beginnt mit dem
Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern
beruhen, die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer
Wahl. Eine Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die
durch unsachgemäße Behandlung oder Wartung auftreten. Weitergehende Folgeschäden an fremden
Gegenständen sind ausgeschlossen. Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit kurzer
Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händlerstempel), gut verpackt, an die
zutreffende Servicestation eingesandt wird.
Service:
Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werkservice. Bitte das
Produkt gut verpackt an die nächste Servicestation senden.
2
DEUTSCH
E U T S C H
Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein.
Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
Bei der Installation des Gerätes handelt es sich um eine Arbeit an der Netzspannung. Sie
muss daher durch einen Fachmann nach den landesüblichen Installationsvorschriften und Anschluss-
bedingungen durchgeführt werden. ( D - VDE 0100, A -ÖVE-ÖNORM E8001-1,
nur Original-Ersatzteile verwenden
Gerät nicht selbst zerlegen. Die Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden.
a a
–
1 8
6
7
5
a
9
gestellt = Tageslichtbetrieb ca. 2000 Lux.
gestellt = Dämmerungsbetrieb ca. 2 Lux.
(Störung / Ursache Abhilfe)
neue Sicherung, Netzschalter einschalten,
einschalten / Erfassungsbereich nicht gezielt eingestellt
warten bis Ansprechschwelle erreicht ist
Bereich umstellen, Sensor abschwenken.
bei Kälte Sensorreichweite durch Ab-
3
D
-SEV 1000)
(Tageslichtbetrieb) zu stellen.
Tipp!
min.
5 min
warten bis
Leuchtmittel austauschen /
neu justieren.
Bereich ändern. Schaltet
