Bedienungsanleitung
®
Busch-Dimmer
Pos : 28 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/2. Ebene/M - O/M ontage @ 18\mod_1302615960458_1.doc x @ 103423 @ 2 @ 1
6.2
Montage
Pos : 29 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Sic herheits hinweise und Hinweis e (--> Für alle Dokumente <--)/Warnhinweise/Sic herheit - 230 V @ 18\mod_1302606816750_1.doc x @ 103306 @ @ 1
Warnung
Elektrische Spannung !
Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V.
–
Arbeiten am 230 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden!
–
Vor Montage / Demontage Netzspannung freischalten!
Pos : 30 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Montage/alle Geräte/M ontage - U P-Dos en - D IN 49073-1 oder geeignetes Aufputzgehaeus e - Ohne Doc vari abl e @ 25\mod_1340354979636_1.doc x @ 219889 @ @ 1
Der UP-Einsatz darf nur in UP-Gerätedosen nach DIN 49073-1, Teil 1 oder geeigneten Aufputzgehäusen montiert
werden.
Pos : 31 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Montage/alle Geräte/M ontage - H uts chi enen nac h D IN EN 500022 - Ohne Doc vari abl e @ 20\mod_1325766045140_1.doc x @ 136602 @ @ 1
Das REG darf nur auf Hutschienen nach DIN EN 500022 montiert werden. Das REG wird auf die Hutschiene
aufgerastet.
Achtung
Pos : 32 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Montage/Di mmer/Montage - 2112 @ 21\mod_1330672234518_1.doc x @ 199792 @ @ 1
Geräteschaden durch Überlastung !
Ein dauerhaft überhöhter elektrischer Strom im Steuerkreis führt zur Zerstörung des Geräts.
–
Stellen Sie sicher, dass der Strom im Steuerkreis 50 mA nicht überschreitet.
–
Setzen Sie bei zu hohen Einschaltströmen zusätzliche Relais ein.
Externes Relais siehe Abb. 2
Im Lastkreis ist ein Dauerstrom von 4 A und ein Einschaltstrom von maximal 100 A zulässig.
Hinweis zur Anzahl der EVG's
Die Herstellerspezifikationen der EVG's legen fest, wie viele Vorschaltgeräte mit dem
Potenziometer gesteuert werden dürfen.
Pos : 33 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/2. Ebene/A - F /El ektrisc her Ansc hluss @ 21\mod_1328177051724_1.doc x @ 138041 @ 2 @ 1
6.3
Elektrischer Anschluss
Pos : 34 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Ansc hlus s/Di mmer/Ansc hluss - 2112 @ 21\mod_1330672836097_1.doc x @ 199837 @ @ 1

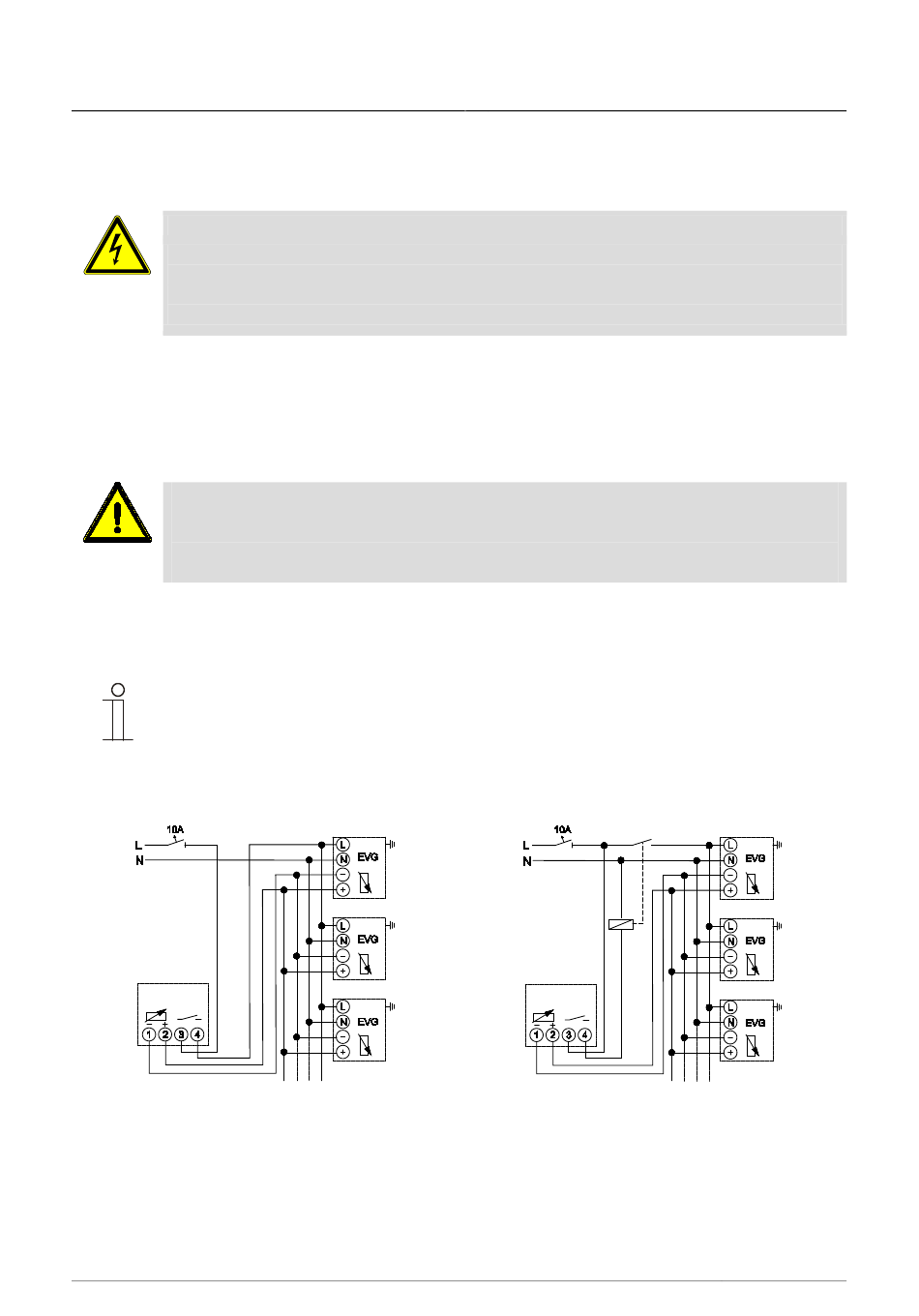

2112 ...
Abb. 1:
Elektronik-Potenziometer
=== Ende der Liste für T extmar ke Content ===
Bedienungsanleitung | 1373-1-7906
Montage und elektrischer
2112 ...
Abb. 2:
Elektronik-Potenziometer mit externem Relais
Anschluss
— 7 —
