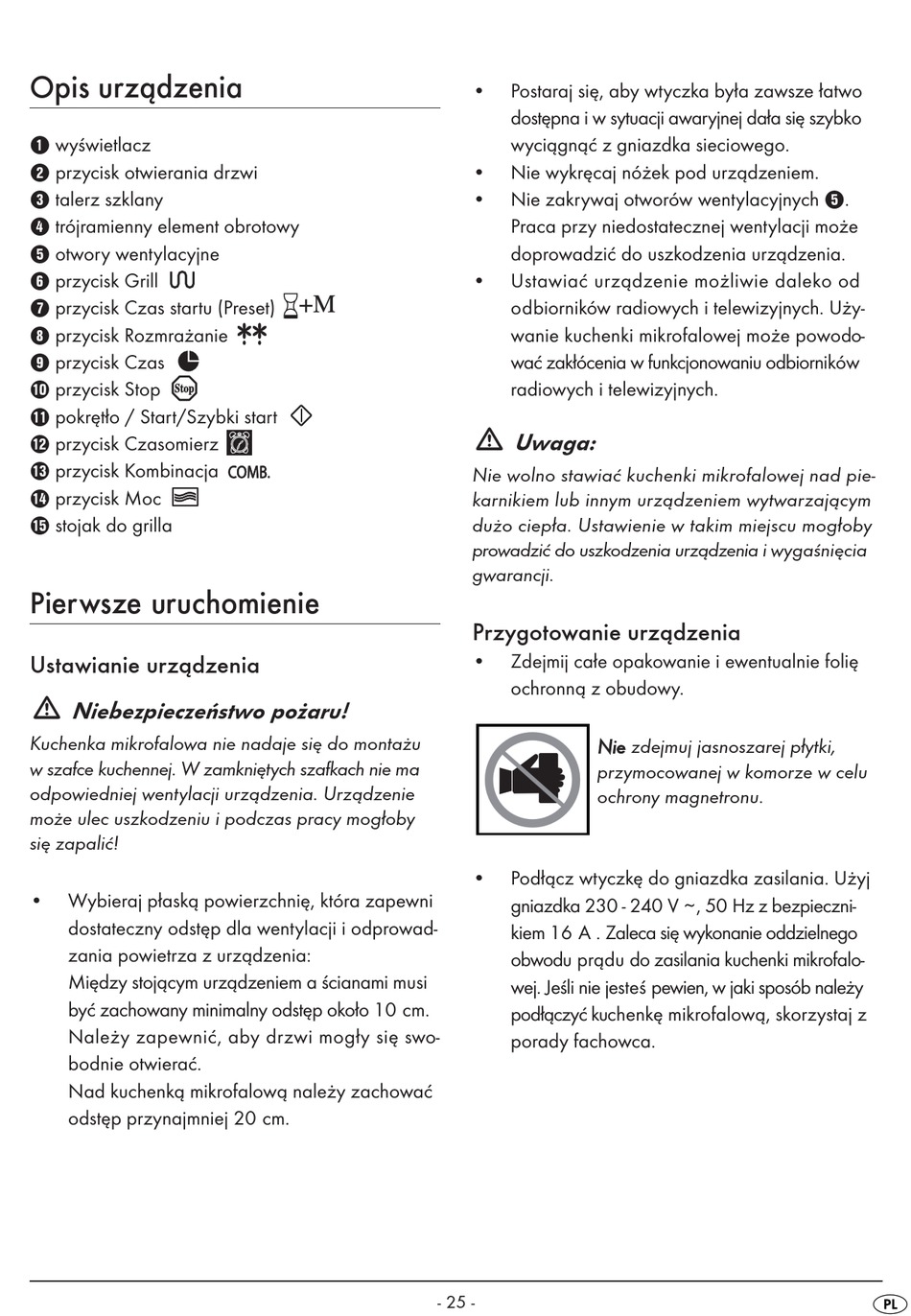

Silvercrest SMW 800 A2 Bedienungsanleitung Seite 27

Opis urządzenia
1 wyświetlacz
2 przycisk otwierania drzwi
3 talerz szklany
4 trójramienny element obrotowy
5 otwory wentylacyjne
6 przycisk Grill
7 przycisk Czas startu (Preset)
8 przycisk Rozmrażanie
9 przycisk Czas
0 przycisk Stop
q pokrętło / Start/Szybki start
w przycisk Czasomierz
e przycisk Kombinacja
r przycisk Moc
t stojak do grilla
Pierwsze uruchomienie
Ustawianie urządzenia
Niebezpieczeństwo pożaru!
Kuchenka mikrofalowa nie nadaje się do montażu
w szafce kuchennej. W zamkniętych szafkach nie ma
odpowiedniej wentylacji urządzenia. Urządzenie
może ulec uszkodzeniu i podczas pracy mogłoby
się zapalić!
• Wybieraj płaską powierzchnię, która zapewni
dostateczny odstęp dla wentylacji i odprowad-
zania powietrza z urządzenia:
Między stojącym urządzeniem a ścianami musi
być zachowany minimalny odstęp około 10 cm.
Należy zapewnić, aby drzwi mogły się swo-
bodnie otwierać.
Nad kuchenką mikrofalową należy zachować
odstęp przynajmniej 20 cm.
• Postaraj się, aby wtyczka była zawsze łatwo
dostępna i w sytuacji awaryjnej dała się szybko
wyciągnąć z gniazdka sieciowego.
• Nie wykręcaj nóżek pod urządzeniem.
Nie zakrywaj otworów wentylacyjnych 5.
•
Praca przy niedostatecznej wentylacji może
doprowadzić do uszkodzenia urządzenia.
• Ustawiać urządzenie możliwie daleko od
odbiorników radiowych i telewizyjnych. Uży-
wanie kuchenki mikrofalowej może powodo-
wać zakłócenia w funkcjonowaniu odbiorników
radiowych i telewizyjnych.
Uwaga:
Nie wolno stawiać kuchenki mikrofalowej nad pie-
karnikiem lub innym urządzeniem wytwarzającym
dużo ciepła. Ustawienie w takim miejscu mogłoby
prowadzić do uszkodzenia urządzenia i wygaśnięcia
gwarancji.
Przygotowanie urządzenia
• Zdejmij całe opakowanie i ewentualnie folię
ochronną z obudowy.
N N ie zdejmuj jasnoszarej płytki,
przymocowanej w komorze w celu
ochrony magnetronu.
• Podłącz wtyczkę do gniazdka zasilania. Użyj
gniazdka 230 - 240 V ~ , 50 Hz z bezpieczni-
kiem 16 A . Zaleca się wykonanie oddzielnego
obwodu prądu do zasilania kuchenki mikrofalo-
wej. Jeśli nie jesteś pewien, w jaki sposób należy
podłączyć kuchenkę mikrofalową, skorzystaj z
porady fachowca.
