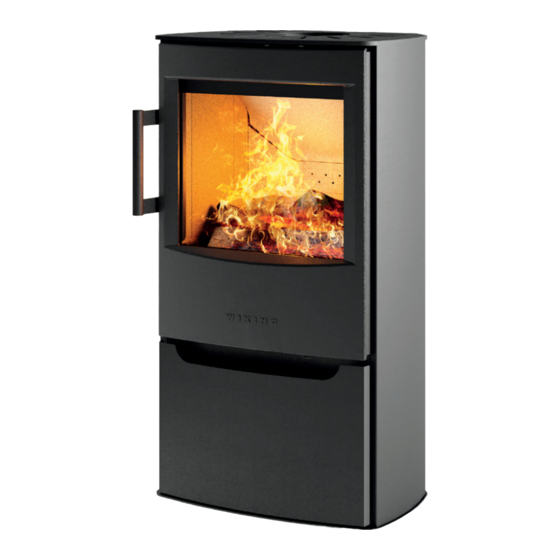

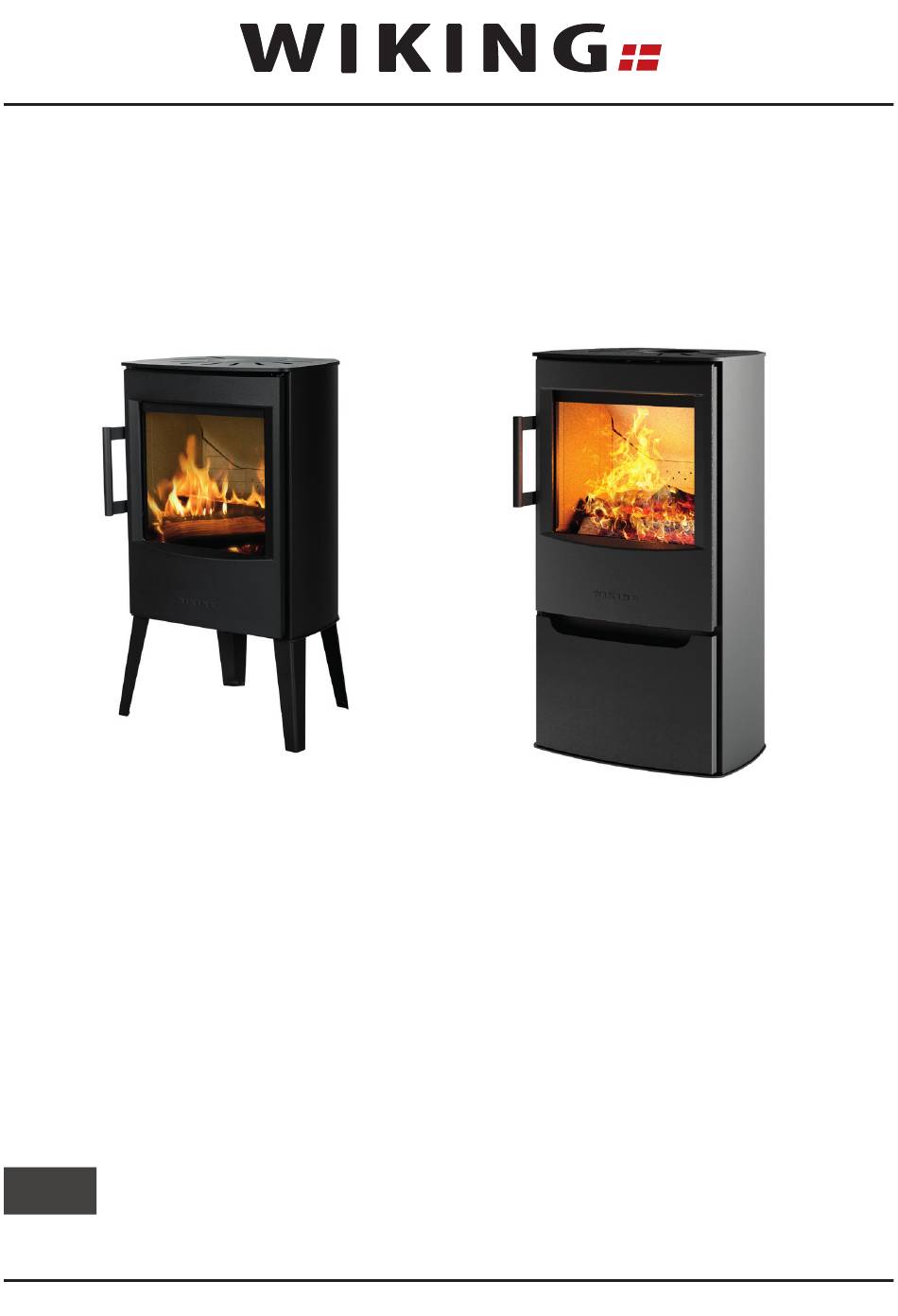

- Seite 1 WIKING Mini 4 WIKING Mini 2 Installations- und Bedienungsanleitung 01.05.2021 / 53-0772...
- Seite 2 Inhaltsverzeichnis Zeichnungen .......................3-8 Installationsanleitung ..................... 7 Feuerungsanleitung - Holz .................. 11 Allgemeines über Feuerung ................14 Wartung ....................... 15 Leistungserklärung ....................17 Produktinformation EcoDesign ................18 Fehlersuche und -behebung................19 Garantieschein ....................20...
- Seite 7 Allgemein Herzlichen Glückwunsch zu Ihrem neuen WIKING Kaminofen. Wir freuen uns, dass Sie sich für ein WIKING-Produkt entschieden haben und sind überzeugt, dass dieser Ihnen viel Freude bereiten wird. Um eine optimale Funktion und Sicherheit zu gewährleisten, empfehlen wir, die Installation von einem autorisierten WIKING-Fachhändler oder einem vom Fachhändler empfohlenen Monteur durchführen zu lassen.
- Seite 8 * Dieser Abstand ist eingehalten, wenn der Kaminofen mit langen Beinen montiert wird oder auf die Wand mit dem unter dem Kaminofen geforderten Abstand aufgehängt wird WICHTIG Es dürfen bei dem WIKING Mini 2 keine brennbaren Materialen unter dem Ofen gelagert werden.WIKING Mini 2 mit Sockel und WIKING Mini 2 mit kurzen Beinen dürfen nicht auf...
- Seite 9 Boden installiert werden. Dieser gilt auch dann noch als entzündlicher Boden, wenn eine nicht entzündliche Bodenplatte als Glutfänger auf diesem verlegt ist. Eine nicht entzündliche Konstruktion unter dem WIKING Mini 2 mit Sockel kurzen Beinen muss mindestens 400 mm vor dem Ofen hinausragen.
- Seite 10 Anschluss an den Schornstein Die Serie hat sowohl einen hinteren als auch einen oberen Rauchabzug. Der Ofen kann nach oben, oder direkt nach hinten an einen Schornstein angeschlossen werden. Überprüfen Sie sorgfältig, dass der Schornstein dicht ist, und dass keine Falschluft bei der Ab- deckplatte des abgeblendeten Rauchabgangs, bei der Reinigungstür oder bei Rohrverbindungen vorhanden ist.
- Seite 11 Zum Thema Brennstoff Zulässige Brennstoffe Kaminöfen von WIKING sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zu- gelassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von 12-18% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Brennwertausnutzung die Folge.
- Seite 12 Die Luftzufuhr wird bedienfreundlich mit nur einem Regulierhebel geregelt, der sich beim Modell WIKING Mini unter der Tür befindet (s. Abb. B). Beim Heizen im kalten Ofen sowie beim Verbrennen von neuem Holz muss der Regler ganz nach links bewegt werden.
- Seite 13 Anzündscheite müssen vollständig abbrennen, bis keine Flammen mehr sichtbar sind. Erst dann kann nachgelegt werden. Wichtig! Die Ascheschublade darf während des Anheizens nicht geöffnet werden und sie muss bei Betrieb des Ofens immer geschlossen sein, weil sonst die WIKING Automatic nicht funktio- ®...
- Seite 14 Allgemeines über Feuerung Schnelle oder kräftige Erwärmung Zu einer schnellen oder kräftigen Erwärmung kommt es, wenn mit vielen kleinen Holzstücken ge- heizt wird. Maximale Verbrennung Es darf pro Stunde maximal befeuert werden mit: Holz: 2,4 kg Wird diese Grenze überschritten, entfällt die für den Ofen übliche Werksgarantie. Es besteht zudem die Gefahr einer Beschädigung durch zu intensive Wärme, bspw.
- Seite 15 Wartung Mindestens alle zwei Jahre sollte der Ofen einer gründlichen Durchsicht unterzogen werden. Die Durchsicht beinhaltet u. a.: • Gründliche Reinigung des Kaminofens • Kontrolle der Feder in der WIKING Automatic sowie evtl. Auswechseln ® • Die Dichtungen sind zu überprüfen und auszutauschen, wenn sie beschädigt oder nicht mehr weich sind.
- Seite 16 Bauart Feder (Zeichnung E) Falls mehr Zugkraft an der Feder (1), die für das Schließen der Tür sorgt, gewünscht wird, muss die Feder am anderen Befestigungsort (2) angebracht werden. Am WIKING Mini 2 wird dies durch das Loch in der Bodenplatte gemacht.
- Seite 17 Schäden an der Farbe können jedoch mit einer Sprühfarbe repariert werden, die Sie bei dem Fachhändler erwerben können, wo der Ofen gekauft wurde. Garantie Bei nicht erfolgter Wartung entfällt die Garantie des Ofenherstellers! Leistungserklärung Download der Leistungserklärung von unserer Webseite über folgende Links: www.wiking.com/dop/mini...
- Seite 18 Produktinformationen zu Festbrennstoff- Einzelraumheizgeräten nach der Verordnung (EU) 2015/1185 der Kommission Modell WIKING Mini 2, WIKING Mini 4 Direkte Wärmeleistung [kW] Nein Indirekte Heizfunktion Indirekte Wärmeleistung [kW] Zwei oder mehr manuell einstellbare Stufen, keine Art der Wärmeleistung/Raumtemperaturkontrolle Raumtemperaturkontrolle Raumheizungs-Leistung bei Nennwärmeleistung...
- Seite 19 Fehlersuche und -behebung Sollten Ihr Kaminofen Funktionsstörungen aufweisen, können Sie zunächst versuchen, diese mithilfe der Angaben in nachfolgender Tabelle zu beheben. Sollte Ihnen das nicht möglich sein, wenden Sie sich bitte an den Fachhändler, bei dem Sie den Ofen erworben haben. Problem Mögliche Ursache Abhilfe...
- Seite 20 Serie Nr. Garantiservice Es ist wichtig, vorliegendes Formular sorgfältig auszufüllen, da der Fachhändler für alle Vorkehrungen, die während der Garantiedauer vorgenommen werden, verantwortlich ist. Modell Kaufsdatum Fachhändler Adresse Tel.: HWAM A/S DK-8362 HØRNING www.wiking.com...
