wiking Maxi 2 Installations- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Maxi 2:
- Installations- und bedienungsanleitung (28 Seiten) ,
- Montageanleitung (4 Seiten) ,
- Installations- und bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für wiking Maxi 2
Inhaltszusammenfassung für wiking Maxi 2

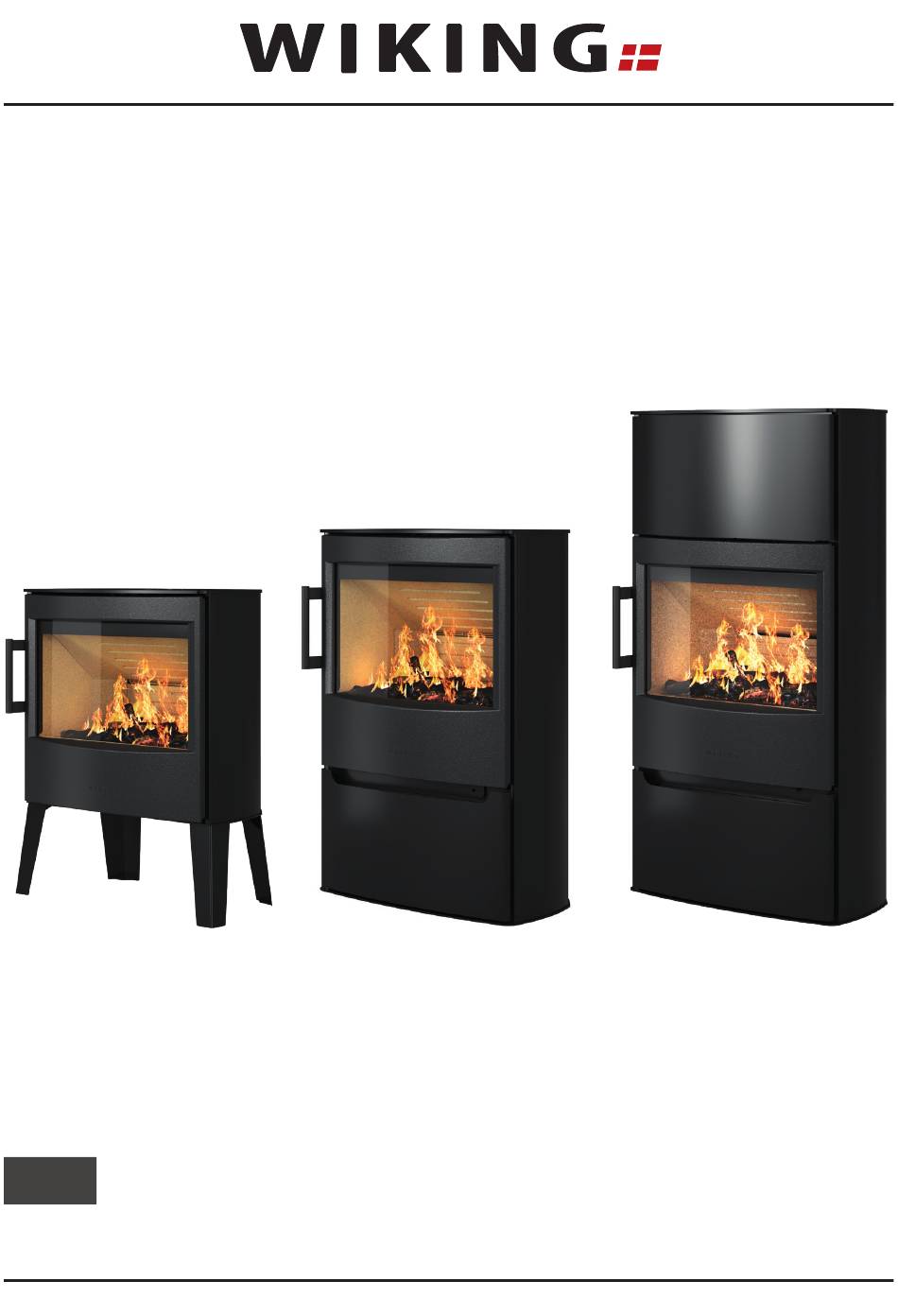

- Seite 1 WIKING Maxi 2 WIKING Maxi 4 WIKING Maxi 6 Installations- und Bedienungsanleitung 01.11.2024 / 53-0788...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zeichnungen ..........................4-10 Installationsanleitung ....................... 11 Feuerungsanleitung - Holz ....................18 Allgemeines über Feuerung ....................21 Wartung ............................22 Leistungserklärung ......................... 25 Fehlersuche und -behebung ....................26 Produktinformation EcoDesign ................... 27 Garantieschein ......................... 28... -
Seite 4: Zeichnungen
▲ ▲ ▼ ▼ ▲ ▲ ▲ ▲ ▼ ▼ ▼ ▼ ▲ ▲ ▼ ▼ ▲ ▼... - Seite 9 14°...
-
Seite 11: Installationsanleitung
Allgemein Herzlichen Glückwunsch zu Ihrem neuen WIKING-Kaminofen. Wir freuen uns, dass Sie sich für ein WIKING-Produkt entschieden haben und sind überzeugt, dass Sie viel Freude daran haben werden. Um eine optimale Funktion und Sicherheit zu gewährleisten, empfehlen wir Ihnen, die Installation von einem WIKING-Fachhändler oder einem von ihm empfohlenen Installateur durchführen zu lassen. - Seite 12 69 kg Vorlegeplatte Für die Größe der feuerfesten Unterlage vor dem Kaminofen sind die geltenden europäischen, nationalen, und örtlichen Brandschutzvorschriften zu beachten. Ihr WIKING-Fachhändler berät gerne. Die Brennkammeröffnung ist 55 cm breit. Abstand zu brennbarem Material Mindestabstände - nicht isoliertes Rauchrohr...
- Seite 13 Unter dem WIKING Maxi 2 dürfen keine brennbaren Materialen gelagert werden. WIKING Maxi 2 mit Sockel und WIKING Mini 2 mit kurzen Beinen dürfen nicht auf einem brennbaren Boden installiert werden. Dieser gilt auch dann noch als brennbarer Boden, wenn darauf eine nicht-brennbare Bodenplatte als Glutfänger auf diesem verlegt ist.
- Seite 14 Kaminofen mit Rauchabgang nach hinten angeschlossen wird. Stellfüße WIKING Maxi wird mit 4 St. Stellfüßen geliefert, die nach Bedarf montiert werden können. Öffnen Sie die Holzfachtür. Lösen Sie die Schrauben auf beiden Seiten der senkrechten Abdeckplatte hinten im Holzfach mit einem Inbusschüssel. Die Abdeckplatte abheben, den unteren Teil leicht nach vorne kippen und die Abdeckplatte herausziehen.
- Seite 15 Reinigungstür versehen sein. Der Schornstein und das Rauchrohr müssen CE-geprüft sein, der Klasse T400 entsprechen und den Rußbrandtest bestanden haben (G-Kennzeichnung). Der auf dem Typenschild angegebene Abstand zu den brennbaren Materialien muss eingehalten werden. Weitere Informationen erhalten Sie bei Ihrem WIKING- Fachhändler. Schornstein Der Schornstein ist der Motor des Kaminofens und für entscheidender für die allgemeine Funktion...
- Seite 16 Anschluss an den Schornstein Der Ofen kann nach oben, oder direkt nach hinten an einen Schornstein angeschlossen werden. Kontrollieren Sie sorgfältig, dass der Schornstein dicht ist, und dass keine Falschluft durch der Abdeckplatte des Rauchabgangs, die Reinigungstür oder die Rohrverbindungen gelangt. Beachten Sie, dass Bogen des Ofenrohres sowie horizontale Rauchrohrführungen Die Wirkung des Schornsteinzuges verringern.
- Seite 17 Das Typenschild und die Seriennummer des WIKING Maxi 2, WIKING Maxi 4 mit Holzfach und WIKING Maxi 6 mit Holzfach befinden sich auf der Rückseite des Kaminofens. Beim WIKING Maxi 4 mit Holzfachtür und WIKING Maxi 6 mit Holzfachtür befindet sich das Typenschild und die Seriennummer auf der Innenseite der Holzfachtür.
-
Seite 18: Feuerungsanleitung - Holz
Feuerungsanleitung - Holz Erstes Anheizen Beim ersten Anheizen härtet der Lack aus, deshalb müssen die Tür und die Aschenkasten vorsichtig geöffnet werden, da sonst die Dichtungen am Lack festkleben können. Außerdem kann der Lack etwas riechen, deshalb für gute Entlüftung sorgen. Vorsicht! Der mitgelieferte Handschuh kann die Lackbeschichtung der Oberfläche beschädigen. - Seite 19 Der Luftzufuhrregler Für eine gute und wirtschaftliche Verbrennung muss dem Feuer die richtige Luftmenge zugeführt werden. Die Luftzufuhr wird einfach mit einem einzigen Regler unter der Tür geregelt (Zeichnung H). Beim Heizen im kalten Kaminofen muss der Regler ganz nach links geschoben werden. Dadurch wird eine maximale Luftzufuhr gewährleistet.
- Seite 20 1 kg pro Stück in den Kaminofen legen. Die Holzscheite dürfen nicht höher als bis zur ”Max”- Marke an der Rückwand aus Vermiculit (Zeichnung I) gestapelt werden. Der Kaminofen muss nicht mehr geregelt werden, dies übernimmt der WIKING Automatic .
-
Seite 21: Allgemeines Über Feuerung
Allgemeines über Feuerung Schnelle oder kräftige Erwärmung Eine schnelle oder kräftige Erwärmung tritt auf, wenn mit vielen kleinen Holzscheite geheizt wird. Maximale Verbrennung Pro Stunde können maximal verbrannt werden mit: Holz: 2,74 kg Wird diese Grenze überschritten, erlischt übliche Werksgarantie des Kaminofens. Außerdem besteht die Gefahr von Schäden durch zu intensive Hitze, z.B. -
Seite 22: Wartung
Mindestens alle zwei Jahre sollte der Kaminofen einer gründlichen Inspektion unterzogen werden. Die Inspektion beinhaltet u. a.: • Gründliche Reinigung des Kaminofens. • Kontrolle und gegebenenfalls Austausch der Feder in der WIKING Automatic ® • Kontrolle und Austausch, wenn diese beschädigt oder nicht mehr weich sind. - Seite 23 Bauartfeder am anderen Befestigungsort (2) angebracht werden. Am WIKING Maxi 2 wird dies durch das Loch in der Bodenplatte gemacht. Am WIKING Maxi 4 und WIKING Maxi 6 ist die Bauartfeder zugänglich, wenn man die untere Tür öffnet. Löschen Sie die Schrauben auf beiden Seiten der senkrechten Abdeckplatte hinten im Gehäuse mithilfe eines...
- Seite 24 Verwenden Sir nur Originaldichtungen. Oberfläche Eine nachträgliche Behandlung der Oberfläche ist in der Regel nicht erforderlich. Lackschäden können jedoch mit einer Sprühfarbe ausgebessert werden, die bei dem WIKING-Fachhändler erhältlich ist, bei dem der Ofen gekauft wurde. Garantie Bei nicht durchgeführter Wartung entfällt die Garantie des Kaminofenherstellers!
-
Seite 25: Leistungserklärung
Leistungserklärung Download der Leistungserklärung von unserer Webseite unter folgenden Links: www.hwam.com/dop/maxi... -
Seite 26: Fehlersuche Und Behebung
Fehlersuche und Behebung Sollten an Ihrem Kaminofen Störungen auftreten, können Sie zunächst versuchen, diese anhand der Angaben in der folgenden Tabelle zu beheben. Sollte dies nicht möglich sein, wenden Sie sich bitte an Ihren WIKING-Fachhändler. Problem Mögliche Ursache Abhilfe Das Feuer im Kami-... -
Seite 27: Produktinformation Ecodesign
Produktinformationen zu Festbrennstoff- Einzelraumheizgeräten nach der Verordnung (EU) 2015/1185 der Kommission WIKING Maxi 2, WIKING Maxi 4, WIKING Maxi 6 Modell Direkte Wärmeleistung [kW] Nein Indirekte Heizfunktion Indirekte Wärmeleistung [kW] Zwei oder mehr manuell einstellbare Stufen, keine Art der Wärmeleistung/Raumtemperaturkontrolle Raumtemperaturkontrolle Raumheizungs-Leistung bei Nennwärmeleistung... -
Seite 28: Garantieschein
Seriennummer. Garantiservice Es ist wichtig, dieses Formular sorgfältig auszufüllen, da der WIKING-Fachhändler für alle Maßnahmen während der Garantiezeit verantwortlich ist. Modell Kaufsdatum Fachhändler Adresse Tel.: HWAM A/S DK-8362 HØRNING www.wiking.com...
