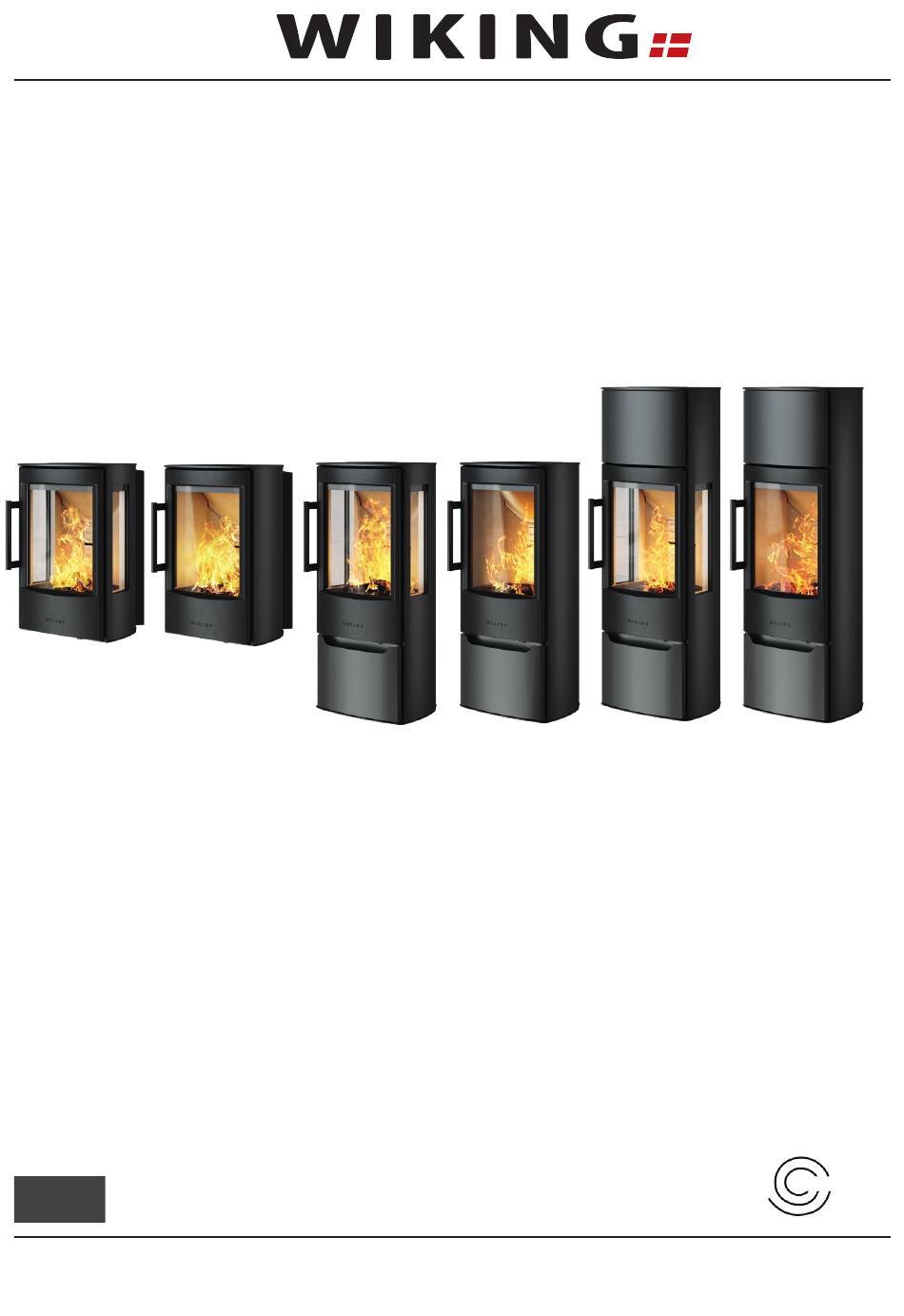

- Seite 1 WIKING WIKING WIKING WIKING WIKING WIKING Miro 1 Miro 2 Miro 3 Miro 4 Miro 5 Miro 6 AUTOPILOT Installations- und Bedienungsanleitung 15.10.2025 / 53-1050...
-
Seite 3: Inhaltsverzeichnis
Nach dem Heizen Allgemeines über Feuerung Maximale Verbrennung Typisches Befeuerungsintervall Zu schwaches Heizen Optimale Verbrennung Wartung und Reinigung Reinigung Wartung Entleeren des Aschekasten Vermiculite Autopilot WIKING ® Tür/Glas Dichtungen Oberfläche Garantie Marktüberwachung Fehlersuchung und Behebung Entsorgung Leistungserklärung, Konformitätserklärung und EcoDesign... -
Seite 4: Illustrationen
Illustrationen non (R) non (R) ▲ ▲ ▲ ▲ ▲ ▲ S(c) S(c) ▼ ▼ ▼ ▼ M(c) M(c) ▼ ▼ ▲ ▲ ▲ ▲ S(c) S(c) M(c) M(c) ▼ ▼ ▼ ▼ ▲ ▲ ▼ ▼ ▲ ▲ ▼ ▼... -
Seite 11: Anforderungen An Den Aufstellraum
Installation Allgemein Herzlichen Glückwunsch zu Ihrem neuen WIKING Kaminofen. Wir freuen uns über Ihre Entscheidung für ein WIKING-Produkt und sind überzeugt, dass er Ihnen viel Freude bereiten wird. Um eine optimale Funktion und Sicherheit zu gewährleisten, empfehlen wir, die Installation durch einen autorisierten WIKING-Fachhändler oder einen vom Fachhändler empfohlenen... -
Seite 12: Technische Spezifikationen Und Daten
In Bezug auf die Größe der feuerfesten Unterlage, die den Bereich vor dem Kaminofen bedeckt, sind die europäische, nationale sowie die vor Ort geltenden Brandschutzvorschriften zu beachten. Ihr WIKING-Fachhändler berät Sie hierzu gerne. Die Brennkammeröffnung ist 35,2 cm breit. Technische Spezifikationen und Daten Bezeichnung Erklärung... -
Seite 13: Maße Und Gewichte
468 mm 366 mm WIKING Miro 4+ mit Holzfachtür 108 kg 1012 mm 468 mm 366 mm WIKING Miro 4+ mit Holzfach und 224 kg 1045 mm 545 mm 365 mm Natursteinverkleidung grau WIKING Miro 4+ mit Holzfachtür und 226 kg... -
Seite 14: Abstand Zu Brennbarem Und Nicht Brennbarem Material
337 mm M(C) *Gilt für WIKING Miro 1+ & 2+. Diese Abstandsforderung ist erfüllt, wenn der Kaminofen auf Säulenfuß montiert wird oder auf die Wand mit dem unter dem Kaminofen geforderten Abstand aufgehängt wird. **Diese Abstandforderung ist nur geltend, falls die Abstandsforderung "dB" nicht erfullt ist. -
Seite 15: Änderung Des Rauchabgangs
Kaminofen mit Rauchabgang nach hinten angeschlossen wird. Stellfüße WIKING Miro 3+, WIKING Miro 4+, WIKING Miro 5+ und WIKING Miro 6+ werden mit 4 St. Stellfüßen geliefert, die nach Bedarf montiert werden können. Öffnen Sie die Holzfachtür. Lösen Sie die Schrauben auf beiden Seiten der senkrechten Abdeckplatte hinten im Holzfach mit einem Inbusschüssel. -
Seite 16: Montage Von Einzelteilen
Zug gemessen werden kann. Im Normalbetrieb ist in dieser Bohrung M8-Bolzen eingeschraubt, die immer vorhanden sein sollte. Typenschild und Seriennummer Das Typenschild und die Seriennummer des WIKING Miro+ befinden sich auf der Innenseite der Holzfachtür. Bitte notieren Sie sich die Seriennummer, damit Sie im Servicefall schnell darauf zugreifen können. -
Seite 17: Anschluss An Den Schornstein
CE-Prüfzeichen tragen, der Klasse T400 entsprechen sowie Rußbrandtest (G Kennzeichnung) bestanden haben. Der auf dem Typenschild angegebene Abstand zu den brennbaren und nicht-brennbaren Materialien muss eingehalten werden. Bei Ihrem WIKING- Fachhändler erhalten Sie weitere Informationen. Anschluss an den Schornstein Der Kaminofen kann nach oben, oder direkt nach hinten an einen Schornstein angeschlossen werden. -
Seite 18: Brennstoff
Brennstoff Zulässige Brennstoffe WIKING Kaminöfen sind gemäß Normvorschriften (EN 16510) nur für die Verbrennung von Holz zugelassen. Es wird empfohlen, trockenes Scheitholz mit einer Restfeuchte von 12-18% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Brennwertausnutzung die Folge. -
Seite 19: Bedienung
Bedienung Erstmaliges Heizen Der Lack härtet beim ersten Anheizen aus, weshalb die Tür und der Aschekasten vorsichtig geöffnet werden müssen, da anderenfalls die Dichtungen am Lack festkleben können. Außerdem kann der Lack etwas Geruch verursachen, weshalb man für eine gute Entlüftung sorgen sollte. Achtung! Der mitgelieferte Handschuh kann die Farbbeschichtung der Oberfläche beschädigen. -
Seite 20: Nach Dem Heizen
Rückwand aus Vermiculit (Zeichnung F) gestapelt werden. Der Kaminofen muss nicht mehr geregelt werden, dies übernimmt der WIKING Autopilot . Die Temperatur kann jedoch ® mit dem Regler nach rechts oder links verschoben werden. Wird der Regler er ganz nach rechts geschoben, wird die Verbrennung reduziert und die Brennzeit verlängert sich. -
Seite 21: Allgemeines Über Feuerung
Typisches Befeuerungsintervall bei Nennleistung Holz: 45 min. (1,08 kg) Zu schwaches Heizen Sollten die feuerfesten Materialien in der Brennkammer nach dem Einheizen schwarz angelaufen sein, droht der Kaminofen zu verschmutzen, und der WIKING Autopilot kann nicht optimal ® arbeiten. Daher muss die Luftzufuhr reduziert werden. Außerdem kann das Verbrennen größerer Mengen Holz in solchen Fällen von großem Nutzen sein. -
Seite 22: Wartung Und Reinigung
Verschlusshaken müssen mit Kupferfett in Sprayform (bis 1100 Grad hitzebeständig) geschmiert werden, siehe Zeichnung G. Die Abdeckung etwa ½ cm anheben und das Kupferfett in den Scharnierzapfen sprühen. Damit beim Schornsteinfegen weder Ruß noch Asche in die WIKING Autopilot gelangt, muss ®... -
Seite 23: Vermiculite
Bauartfeder am anderen Befestigungsort (2) angebracht werden. Am WIKING 5230 und WIKING 5240 ist die Bauartfeder zugänglich, wenn man die untere Tür öffnet. Löschen Sie die Schrauben auf beiden Seiten der senkrechten Abdeckplatte hinten im Gehäuse mithilfe eines Inbusschüssels. -
Seite 24: Marktüberwachung
Marktüberwachung Bei der Nennleistungsprüfung wurden eine Anzündung, eine Vorverbrennung sowie 7 Testverbrennungen durchgeführt. Es wurde Birkenholz verwendet. Es wurde mit 1070 g Brennholz bei einer Lufteinstellung von 68 % der maximalen Luftmenge angezündet, wobei 2 Brennholzstücke im Boden etwas kleiner als die Stücke für die Testverbrennungen und oben klein waren. -
Seite 25: Fehlersuchung Und Behebung
• Wenn es zu Abbrand oder zu Deformierung der Stahlplatten in der Brennkammer kommt, wird falsch geheizt. Stellen Sie den Gebrauch ein, und wenden Sie sich an Ihren WIKING- Fachhändler. Bei Betriebsstörungen, den Sie nicht selbst abhelfen können, bitten wir Sie, sich an den WIKING-... -
Seite 26: Entsorgung
Entsorgung Die Verpackung Ihres WIKING Kaminofens ist gemäß den gesetzlichen Vorgaben und der lokalen behördlichen Vorschriften zu entsorgen. Nach Ablauf der Lebensdauer muss der Holzofen wie folgt sortiert werden: Brennkammer, Tür, Brennkammerboden, Rauchabzug, Luftregulierung und Deckplatte – als Eisen sortieren Keramikglas –... - Seite 27 Produktinformationen zu Festbrennstoff- Einzelraumheizgeräten nach der Verordnung (EU) 2015/1185 der Kommission Modell HWAM 5230 HWAM 5240 Direkte Wärmeleistung [kW] Nein Indirekte Heizfunktion Indirekte Wärmeleistung [kW] Zwei oder mehr manuell einstellbare Stufen, keine Art der Wärmeleistung/Raumtemperaturkontrolle Raumtemperaturkontrolle Raumheizungs-Leistung bei Nennwärmeleistung Brennstoff Bevorzugter Brennstof Raumheizungs-Jahresnutzungsgrad [%] Scheitholz mit Feuchtigkeitsgehalt 12-18 %...
- Seite 28 www.hwam.de...
