GMR 3025 CS Condens
B
2
1
Für diesen Anlagentyp vorzunehmende Einstellungen
Parameter
ANLAGE
KREIS B:
Wenn E. TEL:
verwendet wird
E.TEL:
T. MAX KREIS B
02/06/2010 - 300023000-001-A
SCU
TS +
B
A
Zugang
"Fachmann"-Ebene
Menü #SYSTEM
"Fachmann"-Ebene
Menü #SYSTEM
"Fachmann"-Ebene
Menü #SYSTEM
"Fachmann"-Ebene
Menü #SEKUNDÄRE
GRENZEN
4.10.8.
Anschluss eines Schwimmbades
0-10V
S AMB C
S AMB B
+ -
4 3 2 1 2 1
2 1
S SYST + TA -
S ECS
S EXT S DEP C
2 1
2 1
4
2 1
2 1
2 1
5
3

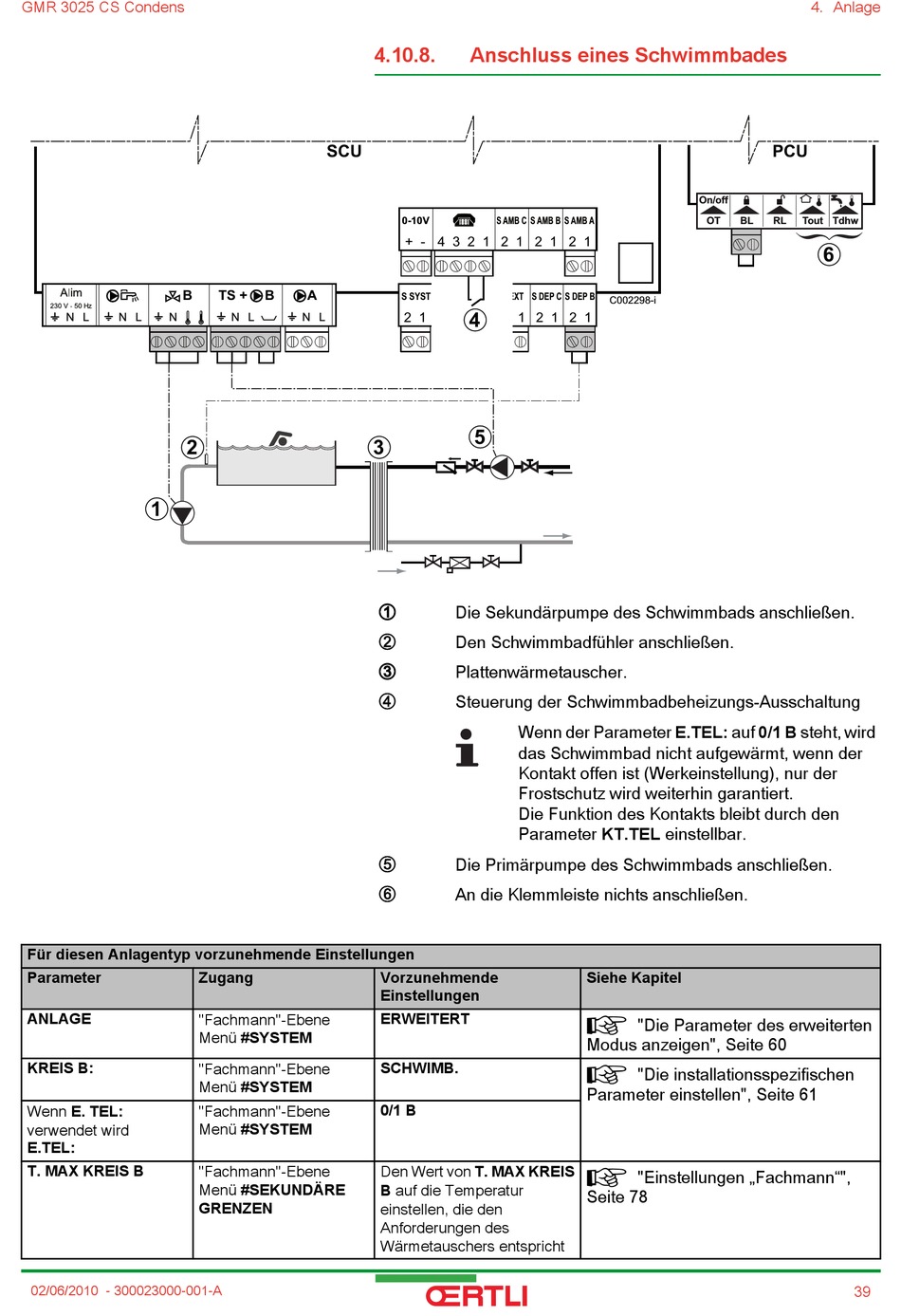

Die Sekundärpumpe des Schwimmbads anschließen.
A
Den Schwimmbadfühler anschließen.
Z
Plattenwärmetauscher.
E
Steuerung der Schwimmbadbeheizungs-Ausschaltung
R
Wenn der Parameter E.TEL: auf 0/1 B steht, wird
das Schwimmbad nicht aufgewärmt, wenn der
Kontakt offen ist (Werkeinstellung), nur der
Frostschutz wird weiterhin garantiert.
Die Funktion des Kontakts bleibt durch den
Parameter KT.TEL einstellbar.
Die Primärpumpe des Schwimmbads anschließen.
T
An die Klemmleiste nichts anschließen.
Y
Vorzunehmende
Einstellungen
ERWEITERT
SCHWIMB.
0/1 B
Den Wert von T. MAX KREIS
B auf die Temperatur
einstellen, die den
Anforderungen des
Wärmetauschers entspricht
On/off
S AMB A
OT
2 1
S DEP B
C002298-i
2 1
Siehe Kapitel
¼ "Die Parameter des erweiterten
Modus anzeigen", Seite 60
¼ "Die installationsspezifischen
Parameter einstellen", Seite 61
¼ "Einstellungen „Fachmann"",
Seite 78
4. Anlage
PCU
BL
RL
Tout Tdhw
6
39
