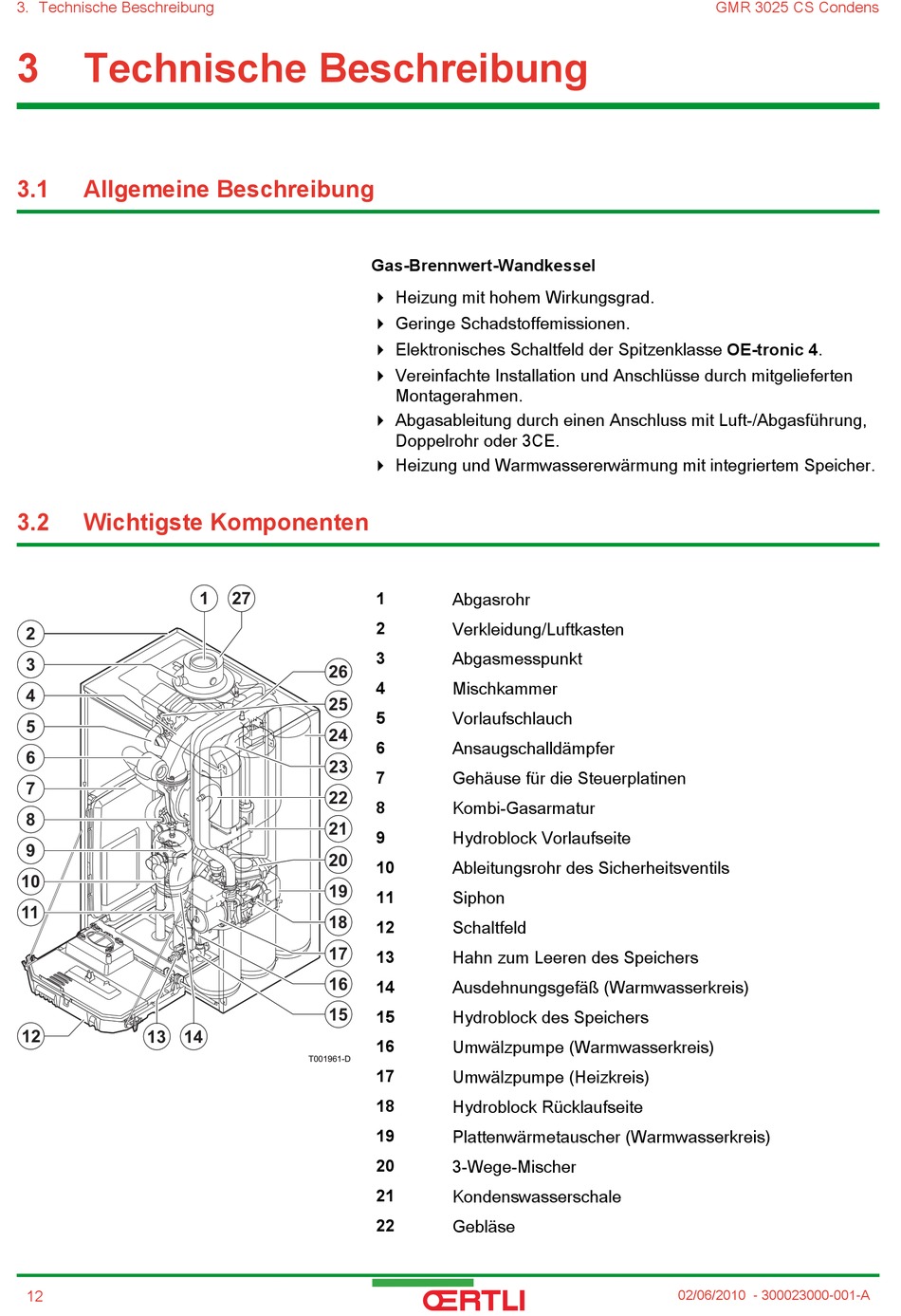

3. Technische Beschreibung

3 Technische Beschreibung
3.1

Allgemeine Beschreibung

3.2

Wichtigste Komponenten

2
3
4
5
6
7
8
9
10
11
12
13 14
12
1 27
26
25
24
23
22
21
20
19
18
17
16
15
T001961-D
Gas-Brennwert-Wandkessel
4 Heizung mit hohem Wirkungsgrad.
4 Geringe Schadstoffemissionen.
4 Elektronisches Schaltfeld der Spitzenklasse OE-tronic 4.
4 Vereinfachte Installation und Anschlüsse durch mitgelieferten
Montagerahmen.
4 Abgasableitung durch einen Anschluss mit Luft-/Abgasführung,
Doppelrohr oder 3CE.
4 Heizung und Warmwassererwärmung mit integriertem Speicher.
Abgasrohr
1
Verkleidung/Luftkasten
2
Abgasmesspunkt
3
Mischkammer
4
Vorlaufschlauch
5
Ansaugschalldämpfer
6
Gehäuse für die Steuerplatinen
7
Kombi-Gasarmatur
8
Hydroblock Vorlaufseite
9
Ableitungsrohr des Sicherheitsventils
10
Siphon
11
Schaltfeld
12
Hahn zum Leeren des Speichers
13
Ausdehnungsgefäß (Warmwasserkreis)
14
Hydroblock des Speichers
15
Umwälzpumpe (Warmwasserkreis)
16
Umwälzpumpe (Heizkreis)
17
Hydroblock Rücklaufseite
18
Plattenwärmetauscher (Warmwasserkreis)
19
3-Wege-Mischer
20
Kondenswasserschale
21
Gebläse
22
GMR 3025 CS Condens
02/06/2010 - 300023000-001-A
