OERTLI GMR 3025 CS Condens Bedienungsanleitung

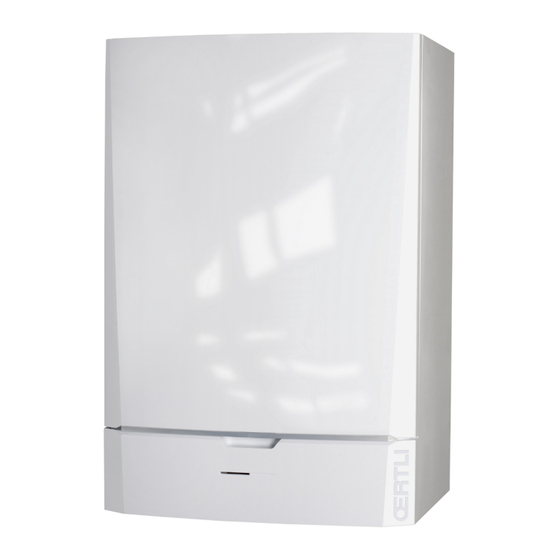

Gas-brennwert-wandheizkessel
Vorschau ausblenden Andere Handbücher für GMR 3025 CS Condens:
Inhaltsverzeichnis

Werbung

Quicklinks

Gas-Brennwert-Wandheizkessel
GMR 3025 CS Condens
300024222-001-01
Bedienungs-
Anleitung
Deutschland - Österreich
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OERTLI GMR 3025 CS Condens

Inhaltszusammenfassung für OERTLI GMR 3025 CS Condens

  • Seite 1 Deutschland - Österreich Gas-Brennwert-Wandheizkessel GMR 3025 CS Condens Bedienungs- Anleitung 300024222-001-01...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ....................4 Benutzte Symbole ..........4 Abkürzungen ............4 Allgemeine Angaben ..........5 1.3.1 Pflichten des Herstellers .........5 1.3.2 Pflichten des Installateurs ........5 1.3.3 Pflichten des Benutzers ..........5 Zertifizierungen .............6 Sicherheitsvorschriften und Empfehlungen ..........7 Sicherheitshinweise ..........7 Empfehlungen ............8 Beschreibung .....................9 Funktionsprinzip ...........9 3.1.1 Einstellung Gas/Luft ..........9 3.1.2...
  • Seite 3 Inhaltsverzeichnis Ausschalten der Anlage ........25 Frostschutzfunktion ...........25 Überprüfung und Wartung ..............27 Allgemeine Hinweise ..........27 Regelmäßige Überprüfungen ......27 Befüllung der Anlage ..........28 Entlüftung der Heizung ........30 Entleeren der Anlage ..........32 Bei Störungen ...................33 Anti-Kurzzyklus ...........33 Meldungen (Code des Typs Bxx oder Mxx) ..............33 Fehler (Code des Typs Lxx oder Dxx) ....36 Technische Daten ..................42...
  • Seite 4 15/06/12 - 300024222-001-01...

  • Seite 5: Einleitung

    GMR 3025 CS Condens 1. Einleitung Einleitung Benutzte Symbole In dieser Anleitung werden verschiedene Gefahrstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, jedes Problem vermeiden helfen und die korrekte Funktion des Gerätes sicherstellen.

  • Seite 6: Allgemeine Angaben

    1. Einleitung GMR 3025 CS Condens Allgemeine Angaben 1.3.1. Pflichten des Herstellers Unsere Produkte werden unter Einhaltung der Anforderungen der verschiedenen Europäischen geltenden Richtlinien hergestellt. Aus diesem Grund werden sie mit dem [-Kennzeichen und sämtlichen erforderlichen Dokumenten geliefert. Technische Änderungen vorbehalten.

  • Seite 7: Zertifizierungen

    GMR 3025 CS Condens 1. Einleitung Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich von Kindern) vorgesehen, deren körperliche oder geistige Fähigkeiten oder Sinneswahrnehmung beeinträchtigt ist oder die über keine Erfahrung und Kenntnisse bezüglich der Verwendung des Gerätes verfügen, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder entsprechend geschult werden.

  • Seite 8: Sicherheitsvorschriften Und Empfehlungen

    2. Sicherheitsvorschriften und Empfehlungen GMR 3025 CS Condens Sicherheitsvorschriften und Empfehlungen Sicherheitshinweise GEFAHR Bei Gasgeruch: Keine offene Flamme verwenden, nicht rauchen, keine elektrischen Kontakte oder Schalter betätigen (Klingel, Licht, Motor, Lift usw.). Gasversorgung unterbrechen. Fenster öffnen. Örtlichkeiten räumen. Installateur benachrichtigen.

  • Seite 9: Empfehlungen

    GMR 3025 CS Condens 2. Sicherheitsvorschriften und Empfehlungen Empfehlungen WARNUNG Das Gerät und die Anlage dürfen ausschließlich von qualifiziertem Fachpersonal gewartet werden. 4 Regelmäßig den Wasserdruck der Installation überprüfen (Mindestdruck 0,8 bar, empfohlener Druck zwischen 1,5 und 2,0 bar). 4 Der Zugang zum Gerät muss stets möglich sein.

  • Seite 10: Beschreibung

    3. Beschreibung GMR 3025 CS Condens Beschreibung Funktionsprinzip 3.1.1. Einstellung Gas/Luft Die Verkleidung des Heizkessels dient gleichzeitig als Luftkasten. Die Luft wird vom Gebläse angesaugt und das Gas am Venturi auf der Einlass-Seite des Gebläses injiziert. Die Drehzahl des Gebläses wird je nach Einstellparametern, angeforderter Wärmeenergie und von...

  • Seite 11: Wichtigste Komponenten

    GMR 3025 CS Condens 3. Beschreibung Wasserfilter außerhalb des Plattenwärmetauschers zurückgehalten (die Selbstreinigung erfolgt alle 76 Stunden). Wichtigste Komponenten Abgasrohr Verkleidung/Luftkasten Abgasmesspunkt Mischkammer Vorlaufschlauch Ansaugschalldämpfer Gehäuse für die Steuerplatinen Kombi-Gasarmatur Hydroblock Vorlaufseite Ableitungsrohr des Sicherheitsventils Siphon Schaltfeld Hahn zum Leeren des Speichers Ausdehnungsgefäß...

  • Seite 12: Schaltfeld

    3. Beschreibung GMR 3025 CS Condens Schaltfeld 3.3.1. Beschreibung der Tasten AUTO Einstelltaste für die Temperaturen (Heizung, WWE, Schwimmbad) Betriebsartauswahltaste Taste für WW-Abweichung Taste zum Zugriff auf die Fachleuten vorbehaltenen Parameter Tasten, deren Funktion von vorherigen Auswahlen abhängt Dreh-Einstellknopf: Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern...

  • Seite 13: Beschreibung Des Displays

    GMR 3025 CS Condens 3. Beschreibung 3.3.2. Beschreibung des Displays n Tastenfunktionen Zugang zu den verschiedenen Menüs > Ermöglicht den Zugriff auf die Einstellungen der Heizkreise Ermöglicht den Zugriff auf die Einstellungen des Warmwasserkreises < AUTO Das Symbol wird angezeigt, wenn ein Hilfetext verfügbar "...

  • Seite 14: Betriebsarten

    3. Beschreibung GMR 3025 CS Condens n Solar (Wenn angeschlossen) Die Solar-Ladepumpe läuft Der obere Teil des Speichers wird auf den Speicher- Sollwert aufgeheizt Der ganze Speicher wird auf den Speicher-Sollwert aufgeheizt < AUTO Der ganze Speicher wird auf den Solarspeicher-Sollwert...

  • Seite 15: Warmwasser-Abweichung

    GMR 3025 CS Condens 3. Beschreibung n Anlagendruck Druckanzeige: Das Symbol wird angezeigt, wenn ein Wasserdrucksensor angeschlossen ist. Blinkendes Symbol: Der Wasserdruck ist unzureichend. Dauernd angezeigtes Symbol: Der Wasserdruck ist ausreichend. < AUTO Wasserdruckniveau R : 0,9 - 1,1 bar...

  • Seite 16: Navigation In Den Menüs

    3. Beschreibung GMR 3025 CS Condens 3.3.3. Navigation in den Menüs 1. Zur Auswahl des gewünschten Niveaus den Drehknopf drehen. 2. Zum Aufrufen des Menüs den Drehknopf drücken. #WAHL ZEITPROG. Zur Rückkehr zur vorherigen Anzeige die Taste j drücken. #ZEIT PROGRAMM <...

  • Seite 17: Bedienung Des Heizkessels

    GMR 3025 CS Condens 4. Bedienung des Heizkessels Bedienung des Heizkessels Inbetriebnahme des Heizkessels 1. Wasserdruck der Anlage, der am Display des Schaltfeldes ausgewiesen ist, prüfen. Wenn der Wasserdruck unter 0,8 bar liegt, muss Wasser hinzugefügt werden. Falls erforderlich, den Wasserstand in der Heizungsanlage auffüllen (empfohlener...
  • Seite 18 4. Bedienung des Heizkessels GMR 3025 CS Condens Parameter Beschreibung Einheit Außentemperatur °C TEMP. AUSSEN Raumtemperatur von Kreis A °C TEMP. RAUM A Raumtemperatur von Kreis B °C TEMP. RAUM B Raumtemperatur von Kreis C °C TEMP. RAUM C Wassertemperatur im Heizkessel °C...

  • Seite 19: Änderung Der Einstellungen

    GMR 3025 CS Condens 4. Bedienung des Heizkessels Änderung der Einstellungen 4.3.1. Einstellen der Temperatur-Sollwerte Zum Einstellen der verschiedenen Temperaturen für Heizen, WWE oder Schwimmbad wie folgt vorgehen: 1. Die Taste C drücken. 2. Zur Auswahl des gewünschten Parameters den Drehknopf drehen.

  • Seite 20: Betriebsart Auswählen

    4. Bedienung des Heizkessels GMR 3025 CS Condens 4.3.2. Betriebsart auswählen Zur Auswahl einer Betriebsart wie folgt vorgehen: 1. Die Taste MODE drücken. 2. Zur Auswahl des gewünschten Parameters den Drehknopf drehen. 3. Zum Ändern des Parameters den Drehknopf drücken.

  • Seite 21: Warmwasserproduktion Erzwingen

    GMR 3025 CS Condens 4. Bedienung des Heizkessels 4.3.3. Warmwasserproduktion erzwingen Um die Warmwasserproduktion zu erzwingen, wie folgt vorgehen: 1. Die Taste r drücken. 2. Zur Auswahl des gewünschten Parameters den Drehknopf drehen. 3. Zum Ändern des Parameters den Drehknopf drücken.

  • Seite 22: Zeit Und Datum Einstellen

    4. Bedienung des Heizkessels GMR 3025 CS Condens Menü #EINSTELLUNGEN Parameter Einstellbereich Beschreibung Werkseinstellung Kunden-Einstellung Kontrasteinstellung des Displays. KONTRAST ANZ. Das Display ist tagsüber ständig beleuchtet. BELEUCHT. KOMFORT Das Display ist nach jedem Tastendruck 2 Minuten lang beleuchtet. 4.3.5. Zeit und Datum einstellen 1.

  • Seite 23: Anpassung Eines Programms An Die Eigenen Wünsche

    GMR 3025 CS Condens 4. Bedienung des Heizkessels 2. Taste d drücken. 3. Menü #WAHL ZEITPROG. auswählen. TEMP. AUSSEN 1.4° TEMP. WWE 32.9° Drehknopf drehen, um durch die Menüs zu blättern TEMP. VORLAUF B 18.0° TEMP. VORLAUF C 9.5° oder einen Wert zu ändern.
  • Seite 24 4. Bedienung des Heizkessels GMR 3025 CS Condens 4. Den gewünschten Parameter auswählen. Menü #ZEIT PROGRAMM Parameter Tagesprogramm Beschreibung Tagesprogramm von Kreis A KREIS A: PROG P2 A PROG P3 A PROG P4 A Tagesprogramm von Kreis B KREIS B:...
  • Seite 25 GMR 3025 CS Condens 4. Bedienung des Heizkessels Menü #ZEIT PROGRAMM Tagbetrieb: P1 _______________ P2 _______________ P3 _______________ P4 _______________ KREIS A: Montag 6:00 bis 22:00 Dienstag 6:00 bis 22:00 Mittwoch 6:00 bis 22:00 Donnerstag 6:00 bis 22:00 Freitag 6:00 bis 22:00...

  • Seite 26: Ausschalten Der Anlage

    4. Bedienung des Heizkessels GMR 3025 CS Condens KREIS WWE Ladebetrieb freigegeben __________________________________________________________________________ Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag KR.AUX Betrieb freigegeben ________________________________________________________________________ Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Ausschalten der Anlage ACHTUNG Das Gerät nicht ausschalten. Wenn das Zentralheizungssystem während eines längeren...
  • Seite 27 GMR 3025 CS Condens 4. Bedienung des Heizkessels ACHTUNG Die Frostschutzfunktion arbeitet nicht, wenn das Gerät außer Betrieb genommen wurde. Das integrierte Schutzsystem schützt nur den Heizkessel, nicht die Installation. Zum Schutz der Anlage das Gerät in den Modus FERIEN schalten.

  • Seite 28: Überprüfung Und Wartung

    5. Überprüfung und Wartung GMR 3025 CS Condens Überprüfung und Wartung Allgemeine Hinweise Der Heizkessel erfordert nicht viel Wartung. Dennoch wird empfohlen, den Heizkessel in regelmäßigen Intervallen inspizieren und warten zu lassen. 4 Die Wartung und Reinigung des Heizkessels sind mindestens einmal jährlich durch einen zugelassenen Fachmann...

  • Seite 29: Befüllung Der Anlage

    GMR 3025 CS Condens 5. Überprüfung und Wartung Wenn der Wasserdruck unter 0,8 bar liegt, muss Wasser hinzugefügt werden. Falls erforderlich, den Wasserstand in der Heizungsanlage auffüllen (empfohlener Wasserdruck zwischen 1,5 und 2,0 bar). ¼ Siehe Kapitel: "Befüllung der Anlage", Seite 28.
  • Seite 30 5. Überprüfung und Wartung GMR 3025 CS Condens 5. Kaltwasser-Eingang- und Heizungsvorlaufhähne öffnen. T001620-A 6. Hähne des Systemtrenners öffnen. T001618-A 7. Den Systemtrenner schließen, wenn das Manometer einen Druck von 2 bar anzeigt. 2 bar Durch das Hinzufügen von Wasser dringt Luft in die Heizungsanlage ein.

  • Seite 31: Entlüftung Der Heizung

    GMR 3025 CS Condens 5. Überprüfung und Wartung Entlüftung der Heizung Es ist erforderlich, die im Speicher oder in den Leitungen bzw. Wasserarmaturen, eventuell befindliche Luft zu entlüften, um unangenehme Geräusche von eingeschlossener Luft zu vermeiden, die sich beim Aufheizen oder bei der Wasserentnahme verlagern.
  • Seite 32 5. Überprüfung und Wartung GMR 3025 CS Condens 7. Den Entlüftungsanschluss mit dem mitgelieferten Entlüftungsschlüssel öffnen und dabei einen Lappen gegen den Anschluss drücken. T000217-A 8. Warten, bis Wasser aus dem Entlüftungsventil austritt, und danach den Entlüftungsanschluss schließen. ACHTUNG Das Wasser kann noch heiß sein.

  • Seite 33: Entleeren Der Anlage

    GMR 3025 CS Condens 5. Überprüfung und Wartung Entleeren der Anlage Es kann notwendig sein, das Wasser aus der Heizungsanlage zu entleeren, wenn Heizkörper ausgewechselt werden müssen, bei starken Wasserlecks oder bei Frostgefahr. Hierzu wie folgt vorgehen: 1. Die Ventile aller an das Heizsystem angeschlossenen Heizkörper öffnen.

  • Seite 34: Bei Störungen

    6. Bei Störungen GMR 3025 CS Condens Bei Störungen Anti-Kurzzyklus Wenn der Heizkessel im Modus Anti-Kurzzyklus arbeitet, blinkt das Symbol ?. 1. Die Taste "?" drücken. Die Meldung Betrieb gewährleistet wenn die Start-Temperatur erreicht wird wird angezeigt. Diese Meldung ist keine Fehlermeldung, sondern eine Information.
  • Seite 35 GMR 3025 CS Condens 6. Bei Störungen Code Meldungen Beschreibung Überprüfung/Lösung Maximaler Temperaturunterschied Die Wasserdurchflussmenge in der Anlage ist BL.DT VORL.RÜCKL zwischen Vorlauf und Rücklauf unzureichend überschritten Zirkulation überprüfen (Richtung, Pumpe, Ventile) Wasserdruck überprüfen Fühlerfehler Kontakt mit dem Wartungstechniker des Gerätes aufnehmen...
  • Seite 36 6. Bei Störungen GMR 3025 CS Condens Code Meldungen Beschreibung Überprüfung/Lösung Datenübertragungsfehler zwischen den Falscher Anschluss BL. KOM SU Leiterplatten PCU und SU Kontakt mit dem Wartungstechniker des Gerätes aufnehmen Verschwinden der Flamme während Kein Ionisationsstrom BL.FLAMME LOS des Betriebs Überprüfen, das der Gashahn richtig geöffnet...

  • Seite 37: Fehler (Code Des Typs Lxx Oder Dxx)

    GMR 3025 CS Condens 6. Bei Störungen Fehler (Code des Typs Lxx oder Dxx) Bei Betriebsstörungen blinkt das Schaltfeld und eine Fehlermeldung mit seinem Code wird angezeigt. 1. Notieren Sie den angezeigten Code. Der Code ist für die korrekte und schnelle Diagnose der Störungsart und für eine eventuelle technische Unterstützung...
  • Seite 38 6. Bei Störungen GMR 3025 CS Condens Code Fehler Ursache Beschreibung Überprüfung/Lösung Störung Kesseltemp. zu tief Falscher Anschluss DEF.VORLAUFF. Fühlerfehler Kontakt mit dem Wartungstechniker des Gerätes aufnehmen Keine Wasserzirkulation Heizungsanlage entlüften Zirkulation überprüfen (Richtung, Pumpe, Ventile) Wasserdruck überprüfen Kesseltemp. zu hoch...
  • Seite 39 GMR 3025 CS Condens 6. Bei Störungen Code Fehler Ursache Beschreibung Überprüfung/Lösung Störung Unzureichende Differenz zwischen Falscher Anschluss VOR-RUCK>MAX Vorlauf- und Rücklauftemperatur Fühlerfehler Kontakt mit dem Wartungstechniker des Gerätes aufnehmen Keine Wasserzirkulation Heizungsanlage entlüften Zirkulation überprüfen (Richtung, Pumpe, Ventile) Wasserdruck überprüfen...
  • Seite 40 6. Bei Störungen GMR 3025 CS Condens Code Fehler Ursache Beschreibung Überprüfung/Lösung Störung Problem auf der Leiterplatte SU Falscher Anschluss G.VENTIL DEF. Leiterplatte SU defekt Kontakt mit dem Wartungstechniker des Gerätes aufnehmen Das Gebläse arbeitet nicht mit der Falscher Anschluss GEBLAESE DEF.
  • Seite 41 GMR 3025 CS Condens 6. Bei Störungen Code Fehler Ursache Beschreibung Überprüfung/Lösung Störung Fehler am Vorlauffühler von Kreis B Falscher Anschluss VORL. F.B DEF Fehler am Vorlauffühler von Kreis C Fühlerfehler VORL. F.C DEF Bemerkungen: Kontakt mit dem Wartungstechniker Die Pumpe des Kreises arbeitet.
  • Seite 42 6. Bei Störungen GMR 3025 CS Condens Code Fehler Ursache Beschreibung Überprüfung/Lösung Störung Unterbrechung der Datenübertragung zwischen den Leiterplatten SCU und PCU PCU KOM. DEF Kontakt mit dem Wartungstechniker des Gerätes aufnehmen In weniger als einer Stunde wurden 5 Entstörungen vorgenommen...

  • Seite 43: Technische Daten

    GMR 3025 CS Condens 7. Technische Daten Technische Daten Technische Daten Heizkesseltyp GMR 3025 CS Condens Allgemeine Angaben Durchflusseinstellung Einstellbar Modulierend, Ein/Aus, 0 - 10 V minimum-maximum kW 5,0 - 24,1 Leistungsbereich (Pn) Heizbetrieb (80/60 °C) Werkseinstellung 19,4 minimum-maximum kW...

  • Seite 44: Energieeinsparungen

    8. Energieeinsparungen GMR 3025 CS Condens Energieeinsparungen Empfehlungen zum Energiesparen 4 Den Raum, in dem der Heizkessel installiert ist, gut belüften. 4 Belüftungsöffnungen nicht verstopfen. 4 Heizkörper nicht abdecken. Keine Vorhänge vor die Heizkörper hängen. 4 Hinter den Heizkörpern Reflektorplatten platzieren, um Wärmeverluste zu vermeiden.

  • Seite 45: Garantie

    GMR 3025 CS Condens 9. Garantie Garantie Allgemeine Angaben Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen. Wir weisen Sie darauf hin, dass die ursprünglichen Eigenschaften Ihres Gerätes bei regelmäßiger Kontrolle und Wartung besser gewährleistet werden können.
  • Seite 48 REMEHA MAMPAEY NV/SA Koralenhoeve 10 B-2160 WOMMELGEM +32 (0)3 230 71 06 +32 (0)3 230 11 53 info@remeha-mampaey.be © Impressum Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden.
