1. Bei zusätzlicher Ausstattung mit Vakuum:
2. Linkes Pedal nach vorne treten.
3. Linkes Pedal nach vorne treten.
5.17.1 Faltstempelüberwachung
Der eingesetzte Faltstempel wird von den Sensoren S7 und S8
überwacht. Die Sensoren werden durch einen am Falt- bzw.
Greiffaltstempel befestigten Schaltwinkel betätigt.

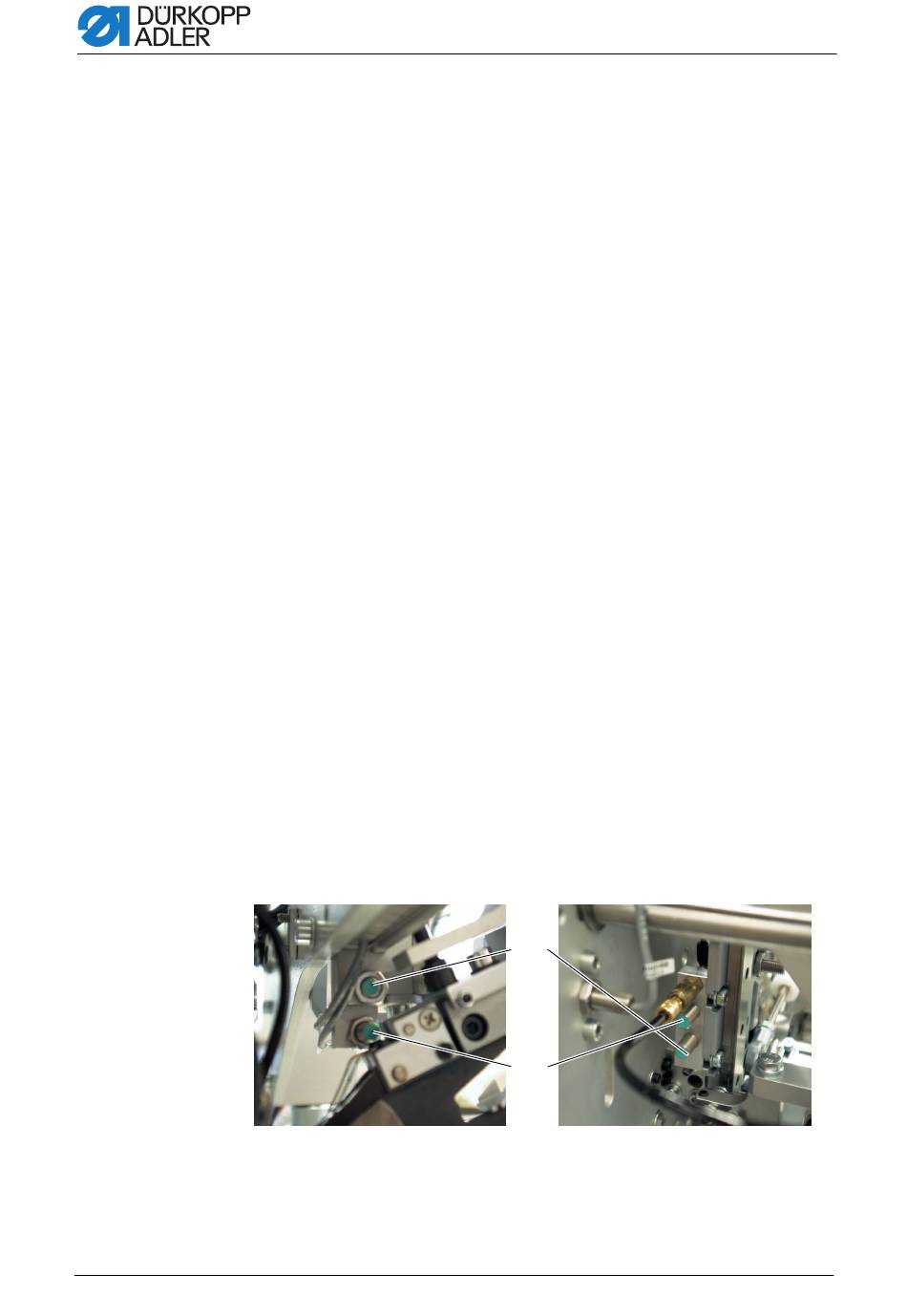

Abb. 36: Sensoren
Bei Start des Nähprogrammes mit fehlerhafter
Klammerpositionseinstellung im Programm erscheint folgende Meldung:
56
Linkes Pedal nach vorne treten.
Das Vakuum schaltet ein.
Die Anlegevorrichtung (8) wendet die Brustleiste (13).
Der Greistempel (11) fährt in den Einlegebereich und legt den Taschen-
beutel (9) auf dem Sakkovorderteil ab.
Der Transportwagen fährt in den EInlegebereich.
Die Transportklammern senken sich ab.
Pattenklemme (14) öffnet.
Die Anlegevorrichtung (8) legt die gewendete Brustleiste (13) auf der
linken Transportklammer ab.
Pattenklemme (14) schließt und klemmt die Brustleiste (13).
Die Anlegevorrichtung (8) schwenkt zurück in Grundstellung.
Das Vakuum wird automatisch abgeschaltet.
Der Nähvorgang startet.
Methode A
Methode B und F
S8
S7
Betriebsanleitung 745-35 Version 01.0 - 07/2013
Bedienung
