Dell Alienware m18 R1 Servicehandbuch Seite 57

8. Entfernen Sie die Batterie.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine.

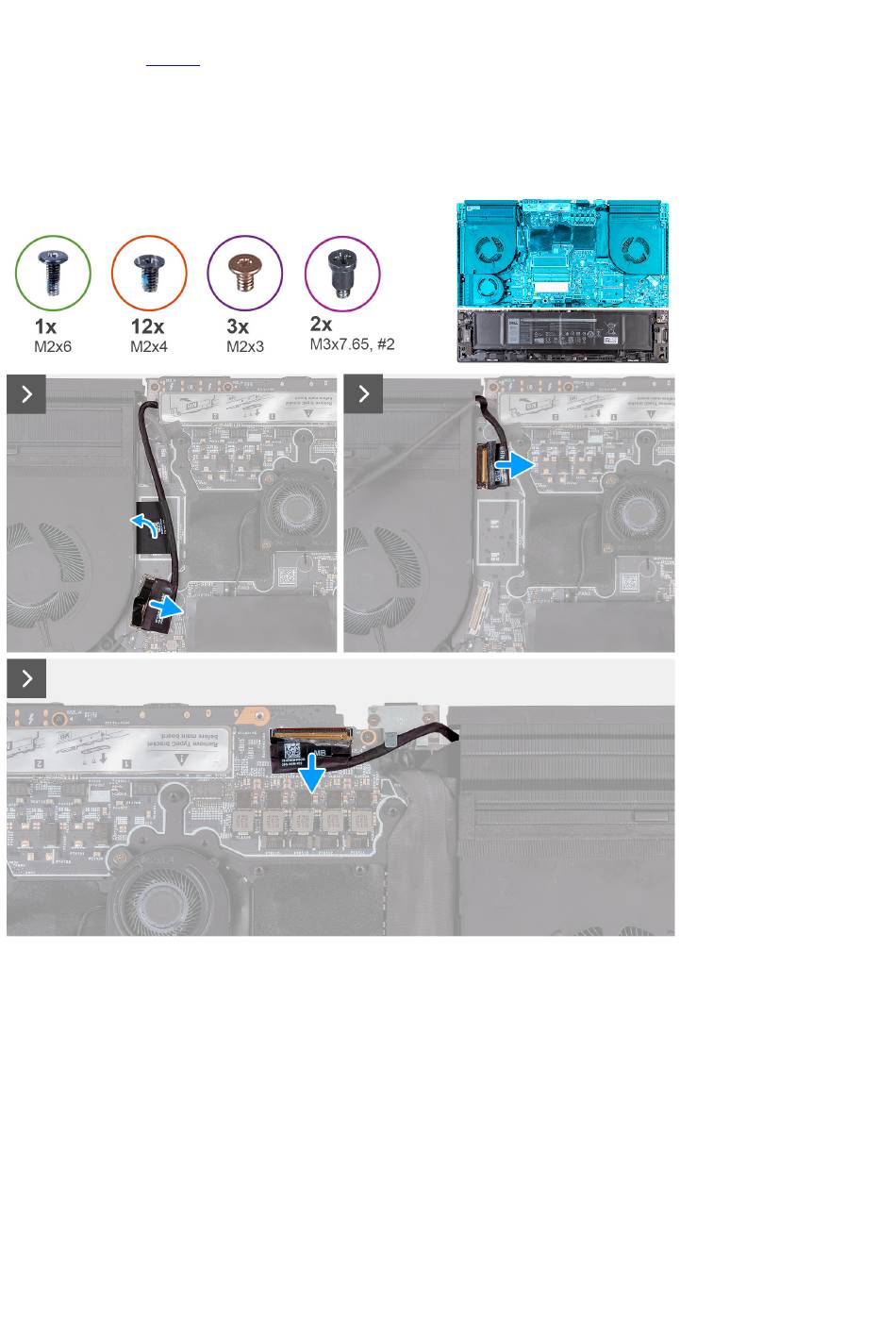

Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Verfahrens zum
Entfernen.
Schritte
1. Trennen Sie das Kabel der hinteren E/A-Platine von der Systemplatine.
2. Ziehen Sie das Klebeband ab, mit dem das Kabel der hinteren E/A-Platine an der Systemplatine befestigt ist.
3. Lösen Sie das Klebeband, mit dem das Kamerakabel an der Systemplatine befestigt ist.
4. Öffnen Sie die Lasche und trennen Sie das Kamerakabel von der Systemplatine.
5. Lösen Sie das Klebeband, mit dem die Verriegelung des Bildschirmkabelanschlusses an der Systemplatine befestigt ist.
6. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Hauptplatine.
57
