Einbauen der Wireless-Karte

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

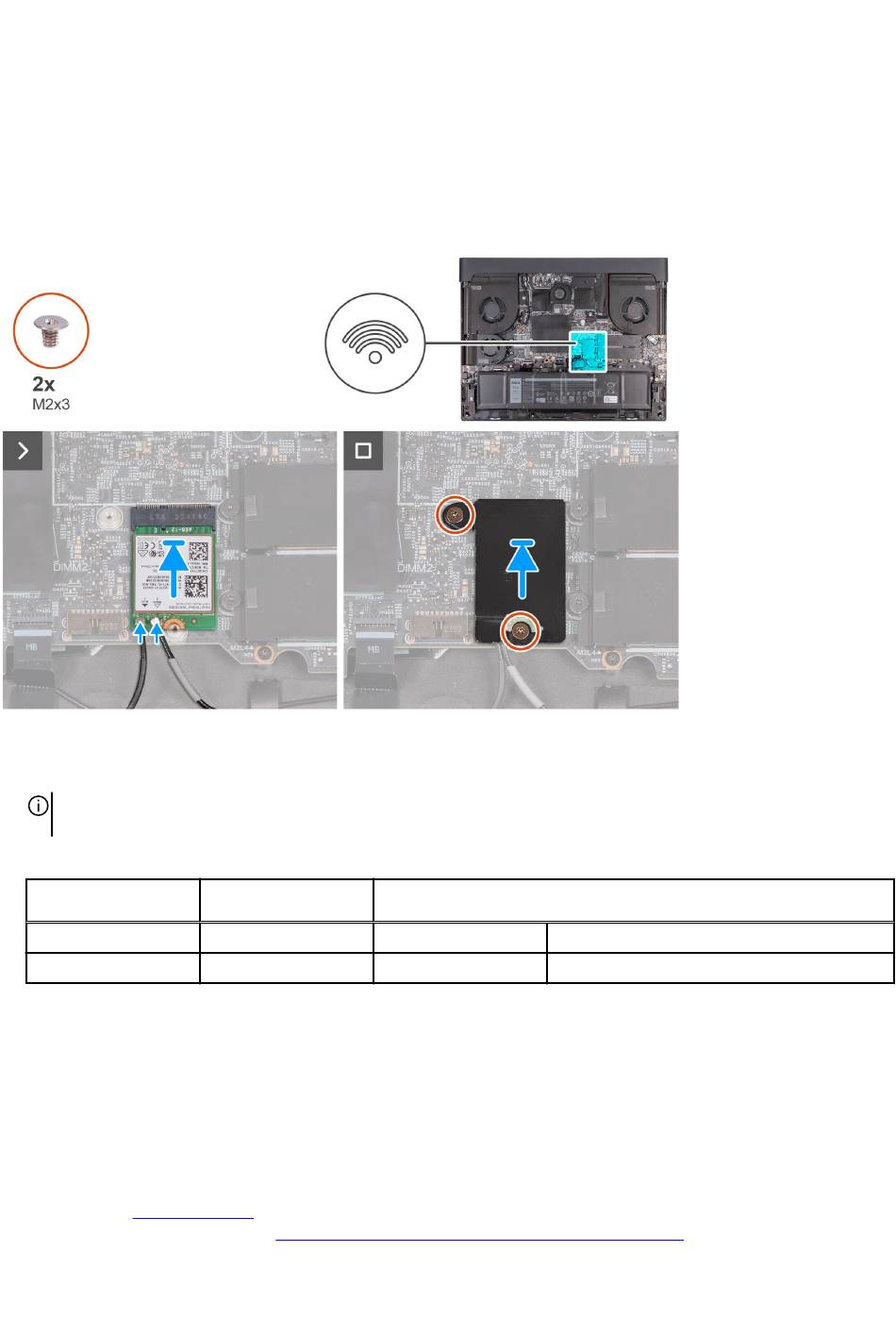

Die nachfolgende Abbildung zeigt die Position der Wireless-Karte und bietet eine visuelle Darstellung des Installationsverfahrens.
Schritte
1. Verbinden Sie die Antennenkabel mit der Wireless-Karte.
ANMERKUNG: Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle vom Computer unterstützten
Wireless-Karten.
Tabelle 2. Farbcodierung des Antennenkabels
Anschlüsse auf der
Wireless-Karte
Main
Hilfskabel
2. Richten Sie die Kerbe an der Wireless-Karte an der Lasche am Wireless-Karten-Steckplatz aus und setzen Sie die Wireless-Karte
in den Wireless-Steckplatz.
3. Setzen Sie die Kühlabdeckung der Wireless-Karte auf die Wireless-Karte.
4. Richten Sie die Schraubenbohrung der Kühlabdeckung der Wireless-Karte an der Schraubenbohrung der Wireless-Karte und der
Handballenstützen- und Tastaturbaugruppe aus.
5. Bringen Sie die zwei Schraube (M2x3) zur Befestigung der Kühlabdeckung der Wireless-Karte wieder an der Wireless-Karte und
der Handballenstützen- und Tastaturbaugruppe an.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Befolgen Sie die Anweisungen unter
26
Antennenkabelfarbe
Weiß
Schwarz
an.
Nach der Arbeit an Komponenten im Inneren des
Siebdruckbeschriftung
MAIN
AUX
△ (weißes Dreieck)
▲ (schwarzes Dreieck)
Computers.
