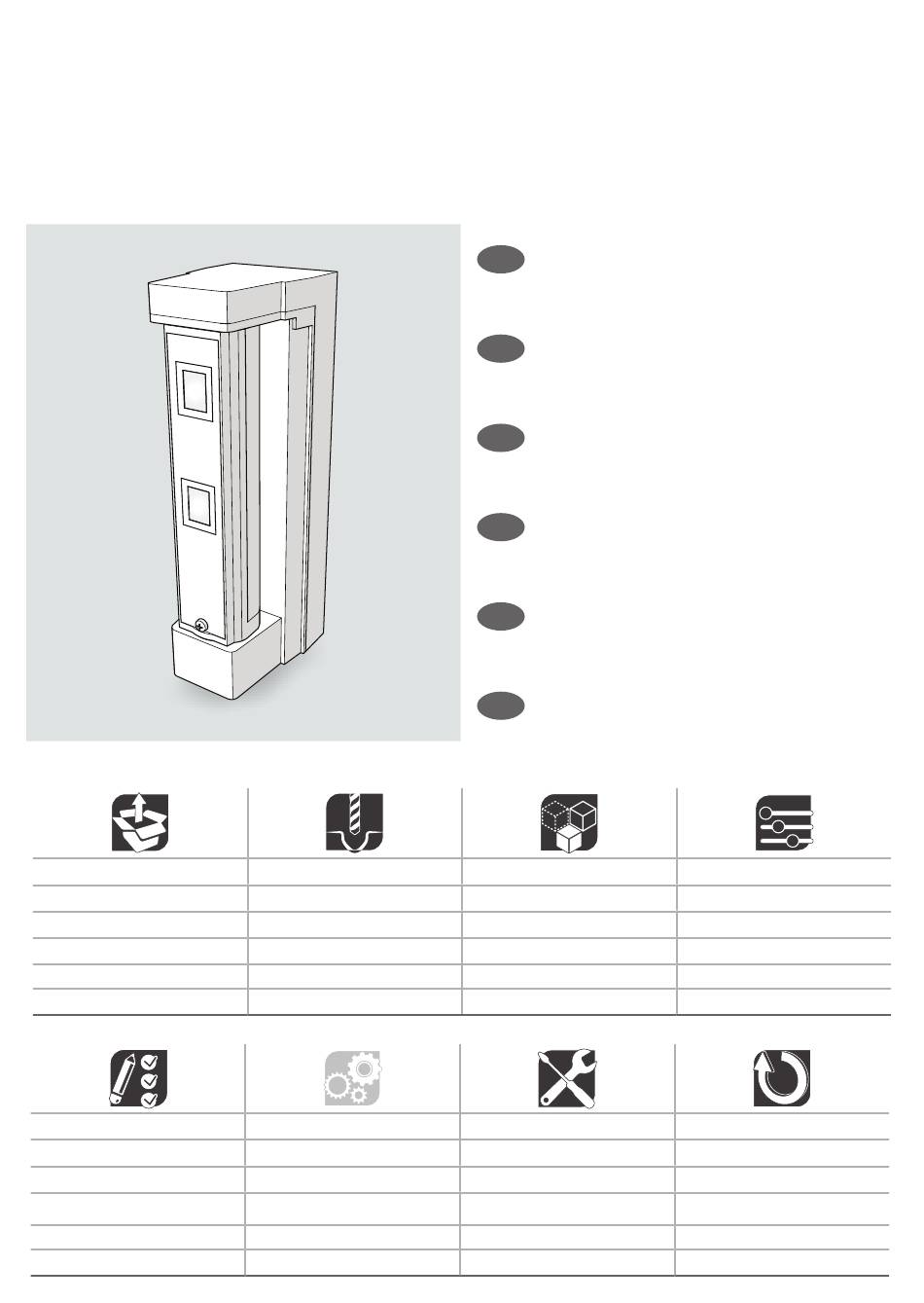

Datasheet.
Busch-
SMD-W5.11A
ABB-
SMD-W5.1A
2CSYD0203B
Inhalt der Verpackung
Package contents
Inhoud verpakking
Contenu emballage
Contenuto imballo
Contenido del paquete
Prüfung
Testing
Keuring
Essais
Collaudo
Prueba
Busch-/ABB-secure@home
Installation
Installation
Installatie
Installation
Installazione
Instalación
Gebrauch und Funktion
Use and Operation
Gebruik en werking
Utilisation et
Fonctionnement
Uso e Funzionamento
Uso y Funcionamiento
DE
Kompaktmelder 5
Outdoor compact dual PIR
EN
perimeter motion detector
Compacte dual IR raam/
NL
Deurdetector voor buiten
Détecteur périmétrique double
FR
IR compact puor l'exterieur
Rivelatore perimetrale doppio IR
IT
da esterno
Detector perimetral doble IR
ES
compacto para uso exteriores
Programmierung
Programming
Programmering
Programmation
Programmazione
Programación
Wartung
Maintenance
Onderhoud
Entretien
Manutenzione
Mantenimiento
Einstellung
Adjustment
Afstelling
Réglage
Regolazione
Regulación
Reset
Reset
Reset
Reset
Reset
Reset
Werbung
Verwandte Anleitungen für ABB SMD-W5.11A
Inhaltszusammenfassung für ABB SMD-W5.11A
- Seite 1 Datasheet. Busch-/ABB-secure@home Busch- SMD-W5.11A ABB- SMD-W5.1A 2CSYD0203B Kompaktmelder 5 Outdoor compact dual PIR perimeter motion detector Compacte dual IR raam/ Deurdetector voor buiten Détecteur périmétrique double IR compact puor l’exterieur Rivelatore perimetrale doppio IR da esterno Detector perimetral doble IR...
- Seite 2 3 V - 1,4 Ah Ø 2,9 x 27 mm Ø 5 x 20 mm...
- Seite 3 95° (in Schritten von 5°) • 95° (5° steps) • 95° (in stappen van 5°) • 95° (intervalles de 5°) • 95° (passo 5°) • 95° (pasos de 5°) 5° 95° (in Schritten von 5°) • 95° (5° steps) • 95° (in stappen van 5°) •...
- Seite 4 < 1,5 m 0,8÷1,2 m...
- Seite 5 100 mm ≥ 3...
- Seite 6 DIP switch...
- Seite 7 Switch Werte Funktion Test modus. OFF (*) Normaler Betrieb. Battery saving: Verhinderung: Für jeden Zeitraum von 5 Sekunden wird nur ein Alarm erzeugt, auch wenn es mehrere Erfassungen gab (die Haltbarkeit der Batterie wird verringert). OFF (*) Idem, aber für 120 Sekunden. ON (*) Nicht benutzt (auf ON halten) Nicht benutzt (auf ON halten)
- Seite 8 Switch Waarden Functie Test modus. OFF (*) Normale werking. Battery saving: Uitsluiting: er wordt slechts één alarm gegenereerd voor elke periode van 5 seconden, zelfs als er meerdere detecties zijn geweest (de levensduurvan de batterij wordt verkort). OFF (*) Hetzelfde, maar met een periode van 120 seconden. ON (*) Niet gebruikt (op ON houden).
- Seite 9 Switch Valore Funzione Modalità test. OFF (*) Funzionamento normale. Interdizione: viene generato un solo allarme per ogni periodo di 5 secondi, anche se ci sono state rivelazioni multiple (la durata della batteria viene ridotta). OFF (*) Come ON ma per un periodo di 120 secondi. ON (*) Non utilizzare (mantenere in ON) Non utilizzare (mantenere in ON)
- Seite 14 Self learning 1’ <1m >1m Anti-masking 10’ Das Einlernverfahren und der Abdecküberwachungs-Test aktivieren sich jedes Mal, wenn die Frontverkleidung des Melders abgenommen und wieder aufgesetzt wird, wenn die Funktion der Abdecküberwachung aktiv ist. If the anti-masking function is active, the self-learning procedure and antimasking test are activated whenever the front cover of the detector is removed and fitted back in place again.
- Seite 18 EN 50131-1 EN 50131-2-2 EN 50131-5-3 Hereby, manufacturer, declares that the radio equipment type “SMD-W5.11A”, “SMD-W5.1A”, “2CSYD0203B”, is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: https://www.busch-jaeger-catalogue.com https://new.abb.com/low-voltage/...
