PowerWalker VFI 15000 CPE 3/3 Bedienungsanleitung Seite 47

HINWEIS: Stellen Sie den Batterieschalter in die "OFF" Position und installieren Sie dann den
Batterie-Pack.
● Beachten Sie den Hinweis zur Batteriespannung auf der Rückseite des Gerätes. Wenn Sie die Anzahl der
Akkus ändern wollen, stellen Sie sicher, dass. Sie auch gleichzeitig die Einstellung ändern. Ein Anschluss
an eine falsche Spannung kann dauerhafte Schäden an Ihrer USV verursachen. Vergewissern Sie sich,
dass die Spannung der Batterie korrekt ist.
● Achten Sie auf die Kennzeichnung der richtigen Polarisierung auf der Klemmenabdeckung. Ein falscher
Anschluss kann dauerhafte Schäden an Ihrer USV verursachen.
● Stellen Sie sicher, dass die Schutzleiter-Verdrahtung korrekt ausgeführt ist. Die aktuelle Spezifikation,
Farbe, Position, Anschluss und Leitfähigkeit, sollte sorgfältig überprüft werden.
● Stellen Sie sicher, dass die Ein-/Ausgangsverdrahtung korrekt ist. Die aktuelle Spezifikation, Farbe,
Position, Anschluss und Leitfähigkeit, sollte sorgfältig überprüft werden. Stellen Sie sicher, dass die L/N
korrekt und nicht umgekehrt oder kurzgeschlossen ist.
2-4. Installation USV-Parallel-System
Ist die USV nur für den Einzelbetrieb verfügbar, können Sie diesen Abschnitt überspringen.
1) Installation und Verdrahtung der USVs gemäß Abschnitt 2-3.
2) Verbinden Sie die Ausgangskabel der einzelnen USV mit einem Ausgangsleistungsschalter.
3) Verbinden Sie alle Ausgangsschalter zu einem Haupt-Ausgangsschalter. Danach wird dieser Schalter
direkt mit der Last verbunden.
4) Jede USV ist mit einer unabhängigen Batterie verbunden.
HINWEIS: Für das Parallel-System kann kein Akku-Pack verwendet werden. Ansonsten kann dies zu einem
dauerhaften Ausfall des Systems führen.
5) Beachten Sie folgenden Schaltplan:

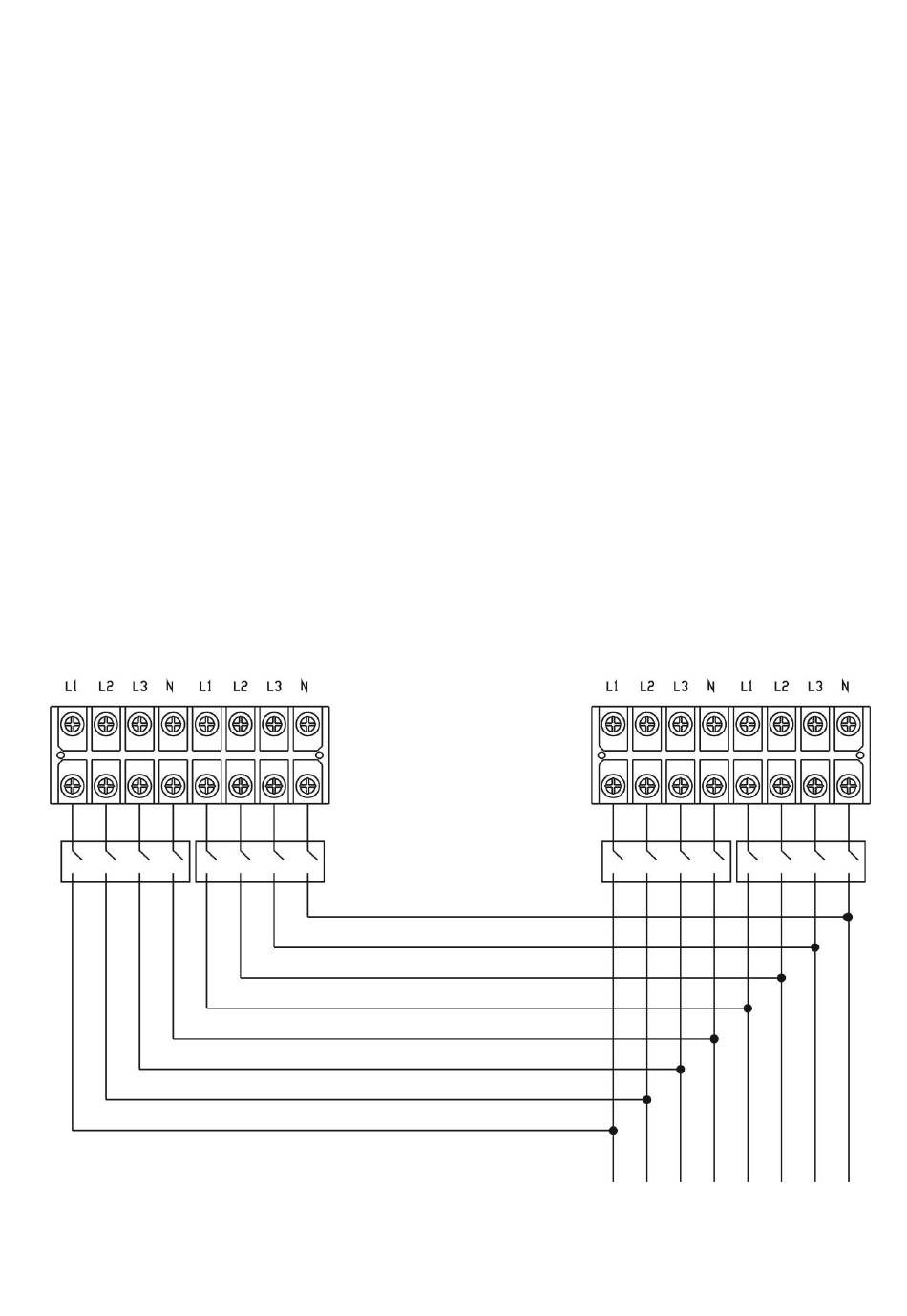

Anschlussdiagramm für das Parallel-System 10KL/15KL/20KL
8
Ausgang Eingang
