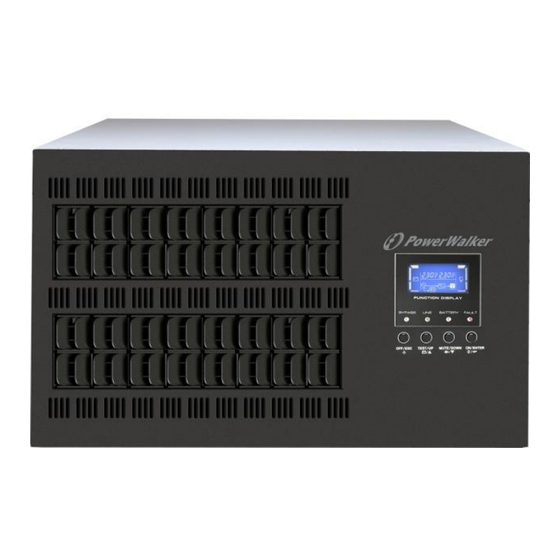

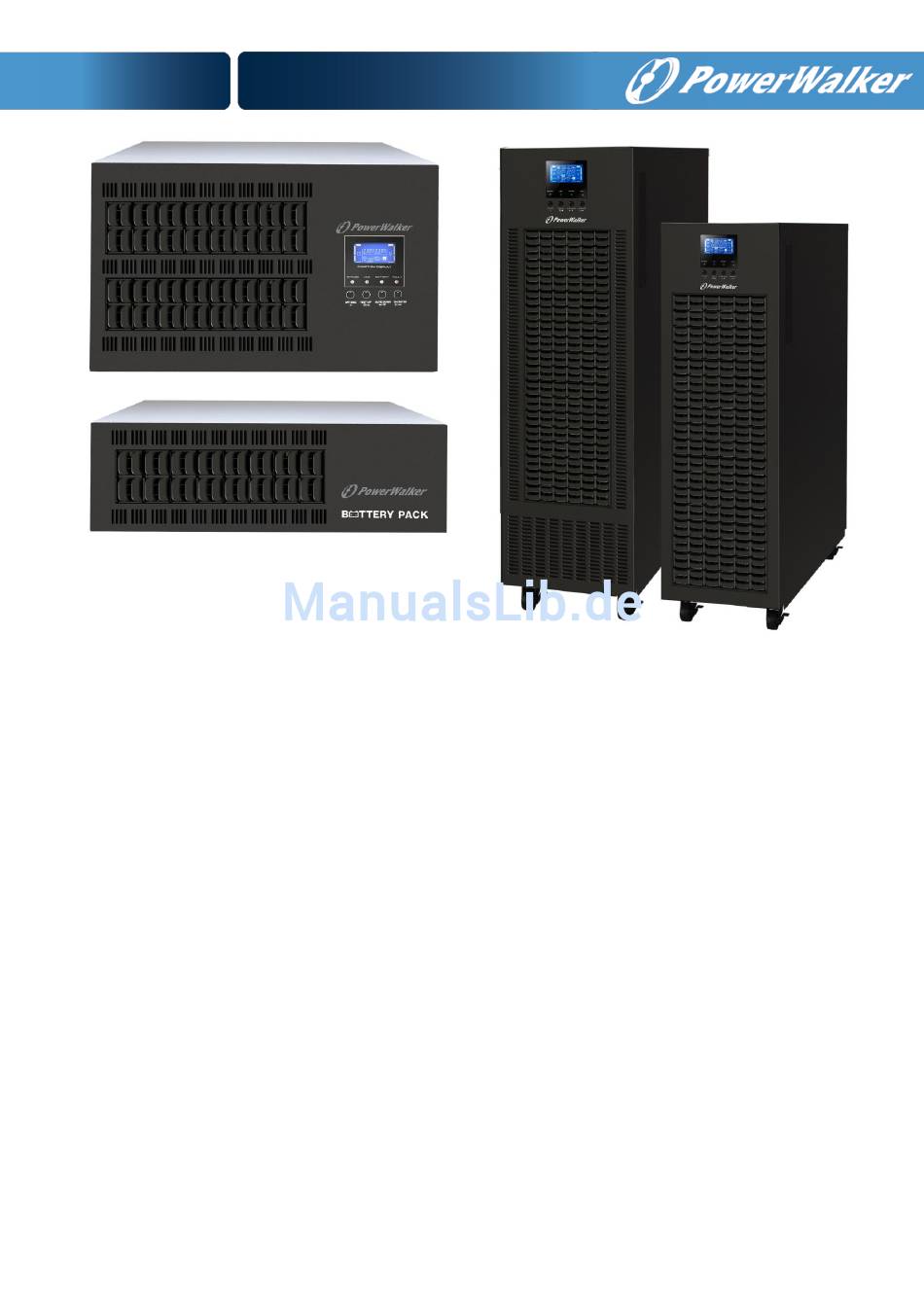

- Seite 1 PowerWalker VFI 10000 CP 3/3 BI VFI 10000 CPR 3/3 VFI 15000 CP 3/3 BI VFI 15000 CPR 3/3 VFI 20000 CP 3/3 BI VFI 20000 CPR 3/3 VFI 30000 CP 3/3 BI Manual EN / DE Uninterruptible Power Supply System...
- Seite 2 Please comply with all warnings and operating instructions in this manual strictly. Save this manual properly and read carefully the following instructions before installing the unit. Do not operate this unit before reading through all safety information and operating instructions carefully.
-
Seite 3: Inhaltsverzeichnis
Table of Contents 1. SAFETY AND EMC INSTRUCTIONS ....................1 1-1. T ....................... 1 RANSPORTATION AND TORAGE 1-2. P ............................1 REPARATION 1-3. I ............................1 NSTALLATION 1-4........................ 2 ONNECTION ARNINGS 1-5. O ............................3 PERATION 1-6. S ............................3 TANDARDS 2. -
Seite 4: Safety And Emc Instructions
1. Safety and EMC instructions Please read carefully the following user manual and the safety instructions before installing the unit or using the unit! 1-1. Transportation and Storage Please transport the UPS system only in the original package to protect against shock and impact. -
Seite 5: Connection Warnings
1-4. Connection Warnings There is no standard backfeed protection inside, please isolate the UPS before working according to this circuit. The isolation device must be able to carry the UPS input current. • This UPS should be connected with TN earthing system •... -
Seite 6: Operation
1-5. Operation Do not disconnect the earth conductor cable on the UPS or the building wiring terminals in any time since this would cancel the protective earth of the UPS system and of all connected loads. The UPS system features its own, internal current source (batteries). The UPS output sockets or output terminal blocks may be electrically live even if the UPS system is not connected to the building wiring outlet. -
Seite 7: Installation And Operation
2. Installation and Operation There are two different types of online UPS: standard and long-run models. Please refer to the following model table. Model Type Model Type 10000 CP(R) 15000 CP(R) Standard Long-run 20000 CP(R) model model 30000 CP(R) We also offer optional parallel function for these two types by request. The UPS with parallel function is called as “Parallel model”. -
Seite 8: Rear Panel View
2-2. Rear Panel View Diagram 1: 10000-20000 CP Diagram 2: 30000 CPS Rear Panel Diagram 3: 30000CP Rear Panel Rear Panel Diagram 4: Rack Rear Panel Diagram 5: Rack Input/Output Terminal... -
Seite 9: Single Ups Installation
Diagram 6: 10000-20000 CP Diagram 7: 30000CP Input/Output Terminal Input/Output Terminal 1. RS-232 communication port 2. USB communication port 3. Emergency power off function connector (EPO connector) 4. Share current port (only available for parallel model) 5. Parallel port (only available for parallel model) 6. - Seite 10 Wiring spec (AWG) Model Input(Ph) Output(Ph) Neutral Battery Ground 10000 15000 20000 30000 NOTE 1: The cable for 10kVA should be able to withstand over 40A current. It is recommended to use AWG 10 or thicker wire for Phase and AWG 8 or thicker wire for Neutral for safety and efficiency. NOTE 2: The cable for 15kVA should be able to withstand over 63A current.
-
Seite 11: Ups Installation For Parallel System
Output Input Terminal Block wiring diagram of Rack For dual input unit, if there is two separate input, connect the Line input and bypass input respectively; if the is only one common input, please connect the line input and bypass input together. NOTE 1: Make sure that the wires are connected tightly with the terminals. - Seite 12 1) Install and wires the UPSs according to the section 2-3. 2) Connect the output wires of each UPS to an output breaker. 3) Connect all output breakers to a major output breaker. Then this major output breaker will directly connect to the loads.
-
Seite 13: Software Installation
Wiring diagram of parallel system for 30000 CP Wiring diagram of parallel system for Rack 2-5. Software Installation For optimal computer system protection, install UPS monitoring software to fully configure UPS shutdown. -
Seite 14: Operations
3. Operations 3-1. Button Operation Button Function Turn on the UPS: Press and hold the button more than 0.5s to turn on the UPS. ON/Enter Button Enter Key: Press this button to confirm the selection in setting menu. ... - Seite 15 LCD Panel: Display Function Backup time information Indicates the battery discharge time in numbers H: hours, M: minutes, S: seconds Fault information Indicates that the warning and fault occurs. Indicates the fault codes, and the codes are listed in details in section 3-9. Mute operation Indicates that the UPS alarm is disabled.
-
Seite 16: Battery Information
Battery information Indicates the Battery capacity by 0-25%, 26-50%, 51-75%, and 76-100%. Indicates the battery is not connected. Indicates low battery level and low battery voltage. Input & Battery voltage information Indicates the input voltage or frequency or battery voltage. Vac: Input voltage, Vdc: battery voltage, Hz: input frequency 3-3. - Seite 17 3. Connect devices to UPS After the UPS is turned on, you can connect devices to the UPS. 1) Turn on the UPS first and then switch on the devices one by one, the LCD panel will display total load level. 2) If it is necessary to connect the inductive loads such as a printer, the in-rush current should be calculated carefully to see if it meets the capacity of the UPS, because the power consumption of this kind of loads is too big.
- Seite 18 2) In Bypass mode, output voltage of the UPS is still present. In order to cut off the output, switch off the line input breaker(for dual input unit, also switch off the bypass line breaker). A few seconds later, there is no display shown on the display panel and UPS is complete off. 8.
-
Seite 19: Parallel Operation
3-5. Parallel Operation 1. Parallel system initial startup First of all, please make sure all of the UPSs are parallel models and have the same configuration. 1) Turn on each UPS to AC mode respectively (Refer to section 3-4(1)). Then, measure the inverter output voltage of each phase for each UPS to check if the inverter voltage difference between actual output and setting value is less than 1.5V (typical 1V) with multimeter. -
Seite 20: Abbreviation Meaning In Lcd Display
Second method: 1) If the bypass is abnormal, you can not remove the UPS without interruption. You must cut off the load and shut down the system first. 2) Make sure the bypass setting is enabled in each UPS and then turn off the running system. All UPSs will transfer to Bypass mode. -
Seite 21: Lcd Setting
The first line The second line The third line 3-7. LCD Setting There are three parameters to set up the UPS. Refer to following diagram. Parameter 1 Parameter 1: It’s for program alternatives. Refer to below tables for the programs to set up. Parameter 2 and parameter 3 are the setting options or values for each program. - Seite 22 01: Output voltage Interface Setting Parameter 3: Output voltage You may choose the following output voltage in parameter 3: 208: Presents output voltage is 208Vac 220: Presents output voltage is 220Vac 230: Presents output voltage is 230Vac 240: Presents output voltage is 240Vac 02: Output frequency ...
- Seite 23 04: Frequency range for bypass Interface Setting Parameter 2: Set the acceptable low frequency for bypass. 50 Hz system: Setting range is from 46.0Hz to 49.0Hz. 60 Hz system: Setting range is from 56.0Hz to 59.0Hz. The default value is 46.0Hz/56.0Hz. Parameter 3: Set the acceptable high frequency for bypass.
- Seite 24 09: Maximum battery discharge time setting Interface Setting Parameter 3: 000~999: Set the maximum discharge time from 0 min to 999 min. UPS will shut down to protect battery if the discharge time arrives before the battery is under voltage. The default value is 990 min.
- Seite 25 13: Battery voltage calibration Interface Setting Parameter 2: Select “Add” or “Sub” function to adjust battery voltage to real figure. Parameter 3: the voltage range is from 0V to 9.9V and the default value is 0V. 14: Charger voltage adjustment ...
-
Seite 26: Operating Mode/Status Description
18: Output A voltage calibration Interface Setting Parameter 2: it always shows OP.V as output voltage. Parameter 3: it shows the internal measurement value of the output A voltage, and you can calibrate it by pressing Up or Down according to the measurement from an external voltage meter. - Seite 27 Operating mode/status UPS Power On Description When UPS is powered on, it will enter into this mode for a few seconds as initializing the CPU and system. LCD display No-output description When bypass voltage/frequency is out of acceptable range or bypass is mode disabled (or forbidden), UPS will enter into no-output mode if powering on or turning off the UPS.
- Seite 28 ECO mode Description When the input voltage is within voltage regulation range and ECO mode is enabled, UPS will bypass voltage to output for energy saving. LCD display...
- Seite 29 CVCF mode Description When the output frequency is set to “CF”, the inverter will output constant frequency (50 Hz or 60 Hz). At this mode, the UPS will have no bypass output but still charge battery. LCD display Battery mode Description When the input voltage/frequency is beyond the acceptable range or power failure, UPS will backup power from battery and alarm will beep every 4...
- Seite 30 Bypass mode Description When input voltage is within acceptable range and bypass is enabled, turn off the UPS and it will enter Bypass mode. Alarm beeps every two minutes. LCD display Battery Test Description When UPS is in AC mode or CVCF mode, press “Test” key for more than 0.5s. Then, the UPS will beep once and start “Battery Test”.
- Seite 31 Warning Description If some errors occur in the UPS (but it is still running normally), it will show status one more screen to represent the warning situation. In the warning screen, the icon will be flashing, and it can show up to 3 error codes and each code indicates one error.
-
Seite 32: Fault Code
3-9. Fault Code Fault code Fault event Icon Fault code Fault event Icon Bus start failure None Inverter A negative power None fault Bus over None Inverter B negative power None fault Bus under None Inverter C negative power None fault Bus unbalance None... -
Seite 33: 3-11.Warning Code
3-11.Warning Code Warning code Warning event Warning code Warning event Battery unconnected L1 IP fuse broken* IP Neutral loss L2 IP fuse broken* IP phase abnormal L3 IP fuse broken* Line situations are different in parallel Bypass phase abnormal system Bypass situations are different in Over charge parallel system... -
Seite 34: Trouble Shooting
4. Trouble Shooting If the UPS system does not operate correctly, please solve the problem by using the table below. Symptom Possible cause Remedy No indication and alarm in the front The AC input power is not Check if input cable firmly display panel even though the mains is connected well. - Seite 35 Symptom Possible cause Remedy Check and correct the input neutral connection. connection is ok and the alarm is still displaying, please refer to the LCD setting section, to enter the neutral loss check The input neutral wire is menu, to see if the parameter3 The warning code 02 is shown, the disconnected.
-
Seite 36: Storage And Maintenance
5. Storage and Maintenance 5-1. Storage Before storing, charge the UPS at least 7 hours. Store the UPS covered and upright in a cool, dry location. During storage, recharge the battery in accordance with the following table: Storage Temperature Recharge Frequency Charging Duration -25°C - 40°C Every 3 months... -
Seite 37: Specifications
6. Specifications Tower UPS MODEL 10000CP 15000CP 20000CP 30000CP CAPACITY 10000VA / 9000W 15000VA / 13500W 20000VA / 18000W 30000VA / 27000W INPUT 110 VAC(Ph-N) ± 3 % at 50% Load Low Line Loss 176 VAC(Ph-N) ± 3 % at 100% Load Low Line Comeback Low Line Loss Voltage + 10V Voltage... - Seite 38 Rack UPS MODEL 10000 CPR 15000 CPR 20000 CPR CAPACITY 10000VA / 9000W 15000VA / 13500W 20000VA / 18000W INPUT Nominal Voltage 3 x 400 VAC (3Ph+N) 190-520 VAC (3-phase) @ 50% load Voltage Range 305-478 VAC (3-phase) @ 100% load 46Hz ~ 54 Hz @ 50Hz system Frequency Range 56Hz ~ 64 Hz @ 60Hz system...
- Seite 39 PowerWalker VFI 10000 CP 3/3 BI VFI 10000 CPR 3/3 VFI 15000 CP 3/3 BI VFI 15000 CPR 3/3 VFI 20000 CP 3/3 BI VFI 20000 CPR 3/3 VFI 30000 CP 3/3 BI Bedienungsanleitung Unterbrechungsfreies Stromversorgungssystem Version: 1.1...
- Seite 40 Alle Warnungen und Bedienungshinweise in dieser Anleitung müssen unbedingt beachtet werden. Bewahren sie diese Anleitung gut auf und lesen Sie die folgenden Hinweise vor der Installation sorgfältig durch. Nehmen Sie das Gerät erst Betrieb, wenn alle Sicherheitshinweise Bedienungsanleitung sorgfältig durchgelesen haben.
- Seite 41 Inhaltsverzeichnis 1. SICHERHEIT UND EMV-HINWEISE ....................1 1-1. TRANSPORT UND LAGERUNG ......................1 1-2. VORBEREITUNG ..........................1 1-3. I ............................1 NSTALLATION 1-4. ANSCHLUSS WARNHINWEISE ....................2 1-5. BETRIEB............................3 1-6. S ............................3 TANDARDS 2. INSTALLATION UND BETRIEB ....................... 4 2-1.
-
Seite 42: Sicherheit Und Emv-Hinweise
1. Sicherheits- und EMC Hinweise Bitte lesen Sie die folgenden Sicherheitshinweise und die Bedienungsanleitung vor der Installation und Erstbenutzung aufmerksam durch! 1-1. Transport und Lagerung Bitte transportieren Sie das USV-System nur in der Originalverpackung, um es vor Schlägen und Stößen zu schützen. Die USV muss in einem trockenen und gut belüfteten Raum aufbewahrt werden. -
Seite 43: Anschluss Warnhinweise
1-4. Anschluss Warnhinweise Innerhalb gibt es keinen Standard-Nachspeiseschutz, bitte isolieren Sie die USV vor dem Betrieb entsprechend. Die Trennvorrichtung muss in der Lage sein, den USV-Eingangsstrom zu führen. • Diese USV sollte an ein TN Erdungssystem angeschlossen werden • Die Stromversorgung für dieses Gerät muss gemäß... -
Seite 44: Betrieb
1-5. Betrieb Das Erdungskabel während des Betriebs nicht von der USV-Anlage abziehen, da sonst die Schutzerdung der USV-Anlage und aller angeschlossenen Verbraucher aufgehoben wird. Das USV-System verfügt über eine eigene, interne Stromquelle (Batterien). Die USV -Ausgangssteckdosen oder Ausgangsklemmen können stromführend sein, auch wenn die USV nicht an die Steckdose bzw. -
Seite 45: Installation Und Betrieb
2. Installation und Betrieb Es gibt zwei unterschiedliche Arten von Online-USV: Standard und Long-run Modelle. Bitte beachten Sie folgende Modellübersicht. Modell Modell 10000 CP(R) 15000 CP(R) Standard Long-run Modell Modell 20000 CP(R) 30000 CP(R) Darüber hinaus bieten wir optional für diese beiden Typen auch eine Parallel-Funktion an. Die USV mit Parallel-Funktion wird als "Parallel-Modell bezeichnet”. -
Seite 46: Hintere Konsolenansicht
2-2. HINTERE KONSOLENANSICHT Diagramm 1: 10000-20000 CP Diagramm 2: 30000 CPS Rückseite Diagramm 3: 30000CP Rückseite Rückseite Diagramm 4: Rack Rückseite Diagramm 5: Rack Input/Output Terminal... -
Seite 47: Usv Einzelinstallation
Diagramm 6: 10000-20000 CP Diagramm 7: 30000CP Input/Output Terminal Input/Output Terminal 1. RS-232 Kommunikationsschnittstelle 2. USB Kommunikationsschnittstelle 3. Stecker für Not-Aus-Schalter (EPO Verbinder) 4. Netz-Port (nur für das Parallel-Modell verfügbar) 5. Parallel-Port (nur für das Parallel-Modell verfügbar) 6. Intelligent-Slot 7. Leistungsstufe Lüfter 8. - Seite 48 Verdrahtung spec (AWG) Modell Input(Ph) Ausgang(Ph) Neutral Batterie Erdung 10000 15000 20000 30000 HINWEIS 1: Das Kabel für 10KVA sollte einer Spannung von 40 A standhalten. Es wird ein Phasenkabel von AWG10 oder dicker empfohlen und AWG 8 oder dicker empfohlen für Sicherheit und Effizienz.
- Seite 49 Klemmen Blockschaltbild von 30000CP Output Input Klemmen Blockschaltbild des Racks Für Einheiten mit Dual-Eingang, wenn zwei separate Eingänge vorhanden sind, verbinden Sie den Leitungseingang und den Bypass-Eingang bzw.; wenn es einen gemeinsamen Eingang gibt, schließen Sie den Leitungseingang und den Bypass-Eingang zusammen an. HINWEIS 1: Vergewissern Sie sich, dass die Leitungen fest mit den Klemmen verbunden sind.
- Seite 50 korrekt und nicht umgekehrt oder kurzgeschlossen ist. 2-4. Installation USV-Parallel-System Ist die USV nur für den Einzelbetrieb verfügbar, können Sie diesen Abschnitt überspringen. 1) Installation und Verdrahtung der USVs gemäß Abschnitt 2-3. 2) Verbinden Sie die Ausgangskabel der einzelnen USV mit einem Ausgangsleistungsschalter. 3) Verbinden Sie alle Ausgangsschalter zu einem Haupt-Ausgangsschalter.
-
Seite 51: Software Installation
Anschlussdiagramm für das Parallel-System 30000 CP Anschlussdiagramm für das Parallel-System - Rack 2-5. Software Installation Für einen optimalen Computersystemschutz, installieren Sie die USV Überwachungssoftware, um das Abschalten der USV programmieren zu können. -
Seite 52: Tastenbedienung
3. Betrieb 3-1. Tastenbedienung Taste Funktion Anschalten der USV: Drücken und halten Sie die Taste für mindesten 0.5 Sekunden, um die USV einzuschalten. ON/ENTER-Taste Enter Taste: Drücken Sie diese Taste um die vorangegangene Auswahloptionen in den USV Einstellungen zu bestätigen. ... - Seite 53 ● ○ ○ ○ Fehler ● bedeutet LED leuchtet, und ○ bedeutet LED ist aus. HINWEIS:...
-
Seite 54: Funktion
LCD Panel: Display Funktion Backup-Zeitinformation Zeigt die Batterieentladezeit in Zahlen H: Stunden, M: Minuten, S: Sekunden Fehlerinformation Zeigt Warnungen und Fehler an. Zeigt die Fehlerkodierung, und die Kodes wie in Abschnitt 3-9 beschrieben. Stummschaltung Zeigt an, dass der USV-Alarm ausgeschaltet ist. Ausgangs- und Akkuspannung Zeigt die Ausgangsspannung, Frequenz oder Akkuspannung an. -
Seite 55: Batterie-Information
Batterie-Information Zeigt den Ladungszustand des Akkus in 0-25%, 26-50%, 51-75%, und 76-100% an. Zeigt an, dass der Akku nicht angeschlossen ist. Zeigt einen niedrigen Ladezustand und Spannung des Akkus an. Eingangs- & Akkuspannung Information Zeigt die Eingangsspannung oder -frequenz oder die Akkuspannung an. Vac: Eingangsspannung, Vdc: Akkuspannung, Hz: Eingangsfrequenz 3-3. -
Seite 56: Batteriebetrieb
Akustischer Warnton einmal piept. 3) Nach einigen Sekunden schaltet die USV ein und wechselt in den Akkubetrieb. 3. Geräte an die USV anschließen Wenn die USV eingeschaltet ist, können Sie beliebige Geräte anschließen. 1) Schalten Sie zuerst die USV ein und dann nacheinander die Geräte, das LCD Panel zeigt die Gesamtlast an. - Seite 57 7. Ausschalten im AC Modus 1) Drücken Sie die “Off” Taste für mindestens 0.5 Sekunden, und der Warnton ertönt einmal. Die USV schaltet in den Bypass-Modus. HINWEIS 1: Wenn die USV auf die Bypass-Freigabe eingestellt ist, schaltet die Bypass Spannung von der Versorgungsspannung zur Ausgangsklemme (Inverter).
-
Seite 58: Parallelbetrieb
Batterieanzahl serienmäßig Pin1 & Pin2 Pin1 & Pin2 HINWEIS:1 = Verbindung mit Jumper; 0 = kein Jumper; x = Pins sind für andere Funktionen. 5) Ändern Sie den Batteriepack für die Einstellung. Danach schließen Sie die Abdeckung wieder und schalten den Batterieschalter an, für Long-run Modelle. 6) Schalten Sie den Leitungseingangsschalter an (für Dual-Eingabeeinheit, schalten Sie auch den Bypass-Eingang Leistungsschalter an) und die USV schaltet in den Bypass-Modus. -
Seite 59: Bedeutung
d) Wenn Sie eine dritte USV haben, wiederholen Sie Schritt c). Dann ist das Parallel-System komplett. Wenn ausführlichere Informationen benötigt werden, wenden Sie sich bitte an Ihren Händler oder das Service-Center für Instruktionen im Parallel-System. 2. Einfügen einer neuen Einheit in das Parallel-System 1) Sie können eine neue Einheit nicht dem Parallel-System hinzufügen, wenn das System läuft. -
Seite 60: Lcd Einstellung
Standardbetrieb (nicht CVCF Modus) CVCF Modus Subtract Unzulässig Zulässig Vorbehaltlich Neutrale Leitungsdämpfung Check OP.V Ausgangsspannung Parallel, 001 bezeichnet die erste USV Die erste Phase Die zweite Phase Die dritte Phase Die erste Leitung Die zweite Leitung Die dritte Leitung 3-7. LCD Einstellung Es können drei Parameter eingestellt werden. -
Seite 61: Ausgangsspannung Schnittstelle
Frequenzbereich für Bypass ECO Modus aktivieren/deaktivieren Spannungsbereich ECO Modus Frequenzbereich ECO Modus Bypass Modus Einstellung Einstellung max. Batterieentladungszeit reserviert Für zukünftige Optionen reserviert reserviert Für zukünftige Optionen reserviert Neutrale Ausfallerkennung Batteriespannungsanpassung Ladegerät Spannungsanpassung Inverter A Spannungsanpassung Inverter B Spannungsanpassung Inverter C Spannungsanpassung Output A Spannungsanpassung... - Seite 62 entsprechend der neuesten normalen Gebrauchsfrequenz entschieden. Bei 46Hz bis 54Hz, ist die Ausgangsfrequenz 50.0Hz. Bei 56Hz bis 64Hz, ist die Ausgangsfrequenz 60.0Hz. ATO ist die Standardeinstellung. Parameter 3: Frequenzmodus Einstellung der Ausgangsfrequenz im CVCF Modus oder nicht 50 Hz, Normalbetrieb CVCF Modus.
- Seite 63 Parameter 3: Aktivieren oder deaktivieren der ECO Funktion. Sie können folgende zwei Optionen wählen: DIS: ECO Funktion aktivieren ENA: ECO Funktion deaktivieren Ist die ECO Funktion deaktiviert, kann der Spannungsbereich und der Frequenzbereich für ECO Modus immer noch festgelegt werden, aber es ist bedeutungslos, wenn die ECO-Funktion aktiviert ist.
- Seite 64 10: Reserviert Schnittstelle Einstellung Reserviert für zukünftige Optionen. 11: Reserviert Schnittstelle Einstellung Reserviert für zukünftige Optionen. 12: Neutrale Ausfallerkennung Schnittstelle Einstellung Parameter 2: N.L: Anzeige der neutralen Ausfallerkennung. Parameter 3: DIS: Neutrale Ausfallerkennungsfunktion deaktivieren. Die USV erkennt die neutrale Ausfallerkennung nicht. ATO: Die USV erkennt die neutrale Ausfallerkennung automatisch.
- Seite 65 Parameter 2: Wählen Sie “Add” oder “Sub” um die Batteriespannung einzustellen. Parameter 3: Der Spannungsbereich ist von 0V bis 9.9 V und der Standardwert liegt bei 0V. 14: Ladegerät Spannungsanpassung Schnittstelle Einstellung Parameter 2: Sie können mit Add oder Sub die Ladespannung einstellen Parameter 3: Der Spannungsbereich ist von 0V bis 9.9V und der Standardwert liegt bei 0V.
- Seite 66 18: Ausgangsspannung A Kalibrierung Schnittstelle Einstellung Parameter 2: zeigt immer OP.V als Ausgangsspannung. Parameter zeigt internen Messwert Ausgangsspannung B, sie können durch Drücken der Up oder Down Taste die Messung von einem externen Spannungsmesser kalibrieren. Das Kalibrierungsergebnis wird durch Drücken der Enter Taste übernommen.
- Seite 67 Betriebsmodus / Status Beschreibung Wenn USV eingeschaltet ist, wird sie für ein paar Sekunden in diesem Modus eingeschaltet bleiben, bis CPU und das System initialisiert sind. LCD-Anzeige Kein-Ausgang Beschreibung Wenn die Bypass-Spannung / Frequenz außerhalb des zulässigen Bereichs smodus liegt oder Bypass deaktiviert ist (oder verboten), schaltet die USV in den Kein-Ausgangsmodus, wenn die USV ein- oder ausgeschaltet wird.
- Seite 68 ECO Modus Beschreibung Wenn die Eingangsspannung innerhalb des Spannungs-Regelbereichs liegt und der ECO-Modus aktiviert ist, leitet die USV die Spannung direkt zum Ausgang, um Energie zu sparen. LCD-Anzeige...
- Seite 69 CVCF Modus Beschreibung Wenn die Ausgangsfrequenz auf "CF" eingestellt ist, kann der Inverter auf eine konstante Ausgangsfrequenz von 50Hz oder 60Hz eingestellt werden. In diesem Modus hat die USV keinen Bypass-Ausgang, lädt aber die Batterie auf. LCD-Anzeige Batteriebetrieb Beschreibung Falls sich die Eingangsspannung/Frequenz außerhalb des akzeptablen Bereichs befindet oder ein Stromausfall eintritt, ertönt der Alarm alle 4 Sekunden.
- Seite 70 Bypass-Modus Beschreibung Falls sich die Eingangsspannung außerhalb des akzeptablen Bereichs befindet und der Bypass deaktiviert ist, schaltet sich die USV aus und sie wird in den Bypass-Modus wechseln. Das Alarmsignal ertönt alle zwei Minuten. LCD-Anzeige Batterietest Beschreibung Ist die USV im AC- oder CVCF Modus, drücken Sie für mehr als 0,5 Sekunden die “Test”...
- Seite 71 Warnstatus Beschreibung Wenn einige Fehler in der USV auftreten (sie aber immer noch normal läuft), wird auf einem weiteren Bildschirm die Warnsituation dargestellt. Im Warnbildschirm blinkt das Symbol und es können bis zu 3 Fehlercodes angezeigt werden. Die Bedeutung des Codes finden Sie in der Tabelle Warncodes.
-
Seite 72: Fehlercode
3-9. Fehlercode Fehlercode Fehlerereignis Icon Fehlercode Fehlerereignis Symbol Busstartfehler Keines Inverter A negativer Keines Spannungsfehler Bus über Keines Inverter B negativer Keines Spannungsfehler Bus unter Keines Inverter C negativer Keines Spannungsfehler Bus unausgeglichen Keines Batterie SCR Kurzschluss Keines Konverter Überstrom Keines Inverter-Relais Keines... -
Seite 73: Warncode
Ladefehler Ertönt jede Sekunde I/P Sicherung defekt Ertönt jede Sekunde Überlastung 3 Mal in 30 Min. Ertönt jede Sekunde 3-11. Warncode Warncode Warnereignis Warncode Warnereignis Batterie nicht angeschlossen L1 IP Sicherung defekt * IP Neutralleiter L2 IP Sicherung defekt * IP Phase abnormal L3 IP Sicherung defekt * Leitungsposition im Parallel-System... - Seite 74 4. Fehlerbehebung If Falls die USV nicht einwandfrei funktioniert, können Sie den Fehler mit Hilfe der Tabelle unten beheben. Symptom Mögliche Ursache Abhilfe Keine Anzeige Alarm Überprüfen Sie, AC-Eingangsleistung Displayfeld, obwohl das Netz normal Eingangskabel fest an das Netz nicht gut verbunden. ist.
- Seite 75 Symptom Mögliche Ursache Abhilfe Überprüfen und korrigieren Sie Eingangsneutralverbindung. Wenn Verbindung Ordnung ist und der Alarm noch angezeigt wird, schauen bitte Abschnitt LCD-Einstellungen nach, um in Menü Neutralleiter Der Eingangsneutralleiter ist gelangen. Schauen Sie ob der Der Warncode 02 wird angezeigt, das nicht angeschlossen.
-
Seite 76: Lagerung Und Instandhaltung
5. Lagerung und Instandhaltung 5-1. Lagerung Laden Sie die USV für 7 Stunden. Lagern Sie die USV abgedeckt und aufrecht in einem kühlen und trocken Ort. Laden Sie die Akkus gemäß folgender Tabelle: Lagertemperatur Ladungshäufigkeit Ladezeit -25°C - 40°C Alle 3 Monate 1-2 Stunden 40°C - 45°C Alle 2 Monate... -
Seite 77: Spezifikationen
