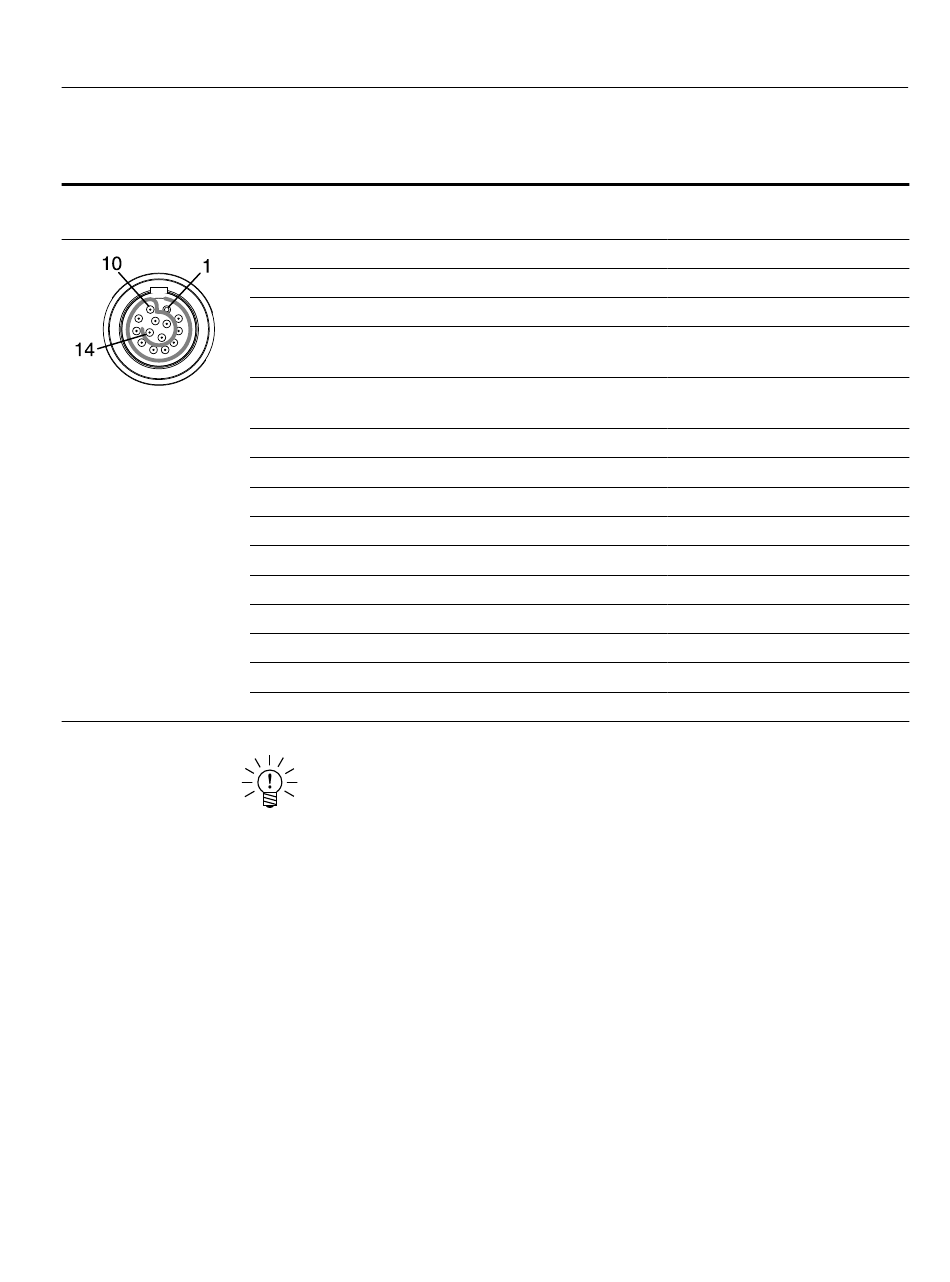

Anschluss
Steckerseite des
Kabels
A4088-3.0 de HBM:Public.
4.5.1 Anschlussbelegung MX411B-R
Schließen Sie Sensoren über die 14-poligen ODU MINI-SNAP-Steckverbinder an.
Pin
Anschluss
1
Speisung (-)
2
Speisung (+)
3
Spannungseingang 10 V (+), IEPE (+)
4
Signalmasse
Brücke zu Pin 5
5
Erdungskabelerkennung
Brücke zu Pin 4
6
Stromeingang 20 mA (+)
7
Messsignal (+)
8
Messsignal (-)
9
Versorgung aktiver Sensor (-)
10
Versorgung aktiver Sensor (+)
11
Fühlerleitung (-)
12
Fühlerleitung (+)
13
TEDS (-)
14
TEDS (+)
Kabelschirm
Kabelschirm
HINWEIS
Pin 4 und 5 müssen bei allen Aufnehmern gebrückt werden. Damit die
Kompatibilität mit dem Modul MX1601BR gewährleistet ist, müssen Pin 1 und
11 des Sensoranschlusses gebrückt werden.
SomatXR
Aderfarbe
(1-KAB183 oder 1-KAB184)
Schwarz
Blau
Weiß/Schwarz
Rot/Schwarz
Rosa/Schwarz
Gelb/Schwarz
Weiß
Rot
Braun
Gelb
Grau
Grün
Grau/Schwarz
Grün/Schwarz
--
45
