Aufnehmer
Spannung,
60 V, 10 V, 100 mV
Stromgespeister piezoelektrischer Aufnehmer
(IEPE, ICP®)
Strom,
20 mA
*
Adapter ODU 14-polig zu BNC in Kürze erhältlich.
A4088-3.0 de HBM:Public.

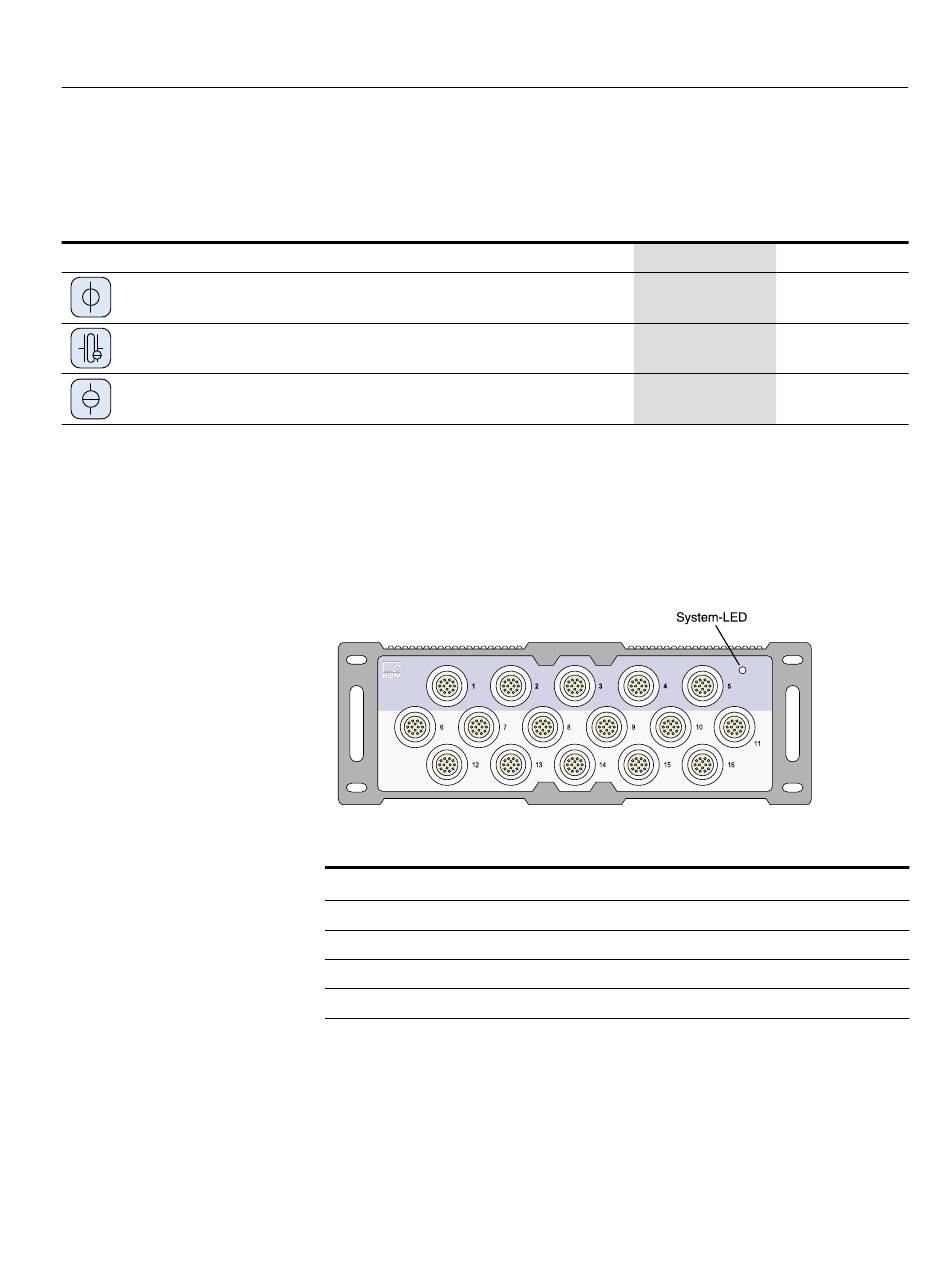

4.3 MX1601B-R Standard-Messverstärker
Das Modul MX1601B-R verfügt über 16 konfigurierbare Eingänge für
Gleichspannungsquellen (60 V, 10 V, 100 mV), Gleichstromquellen (20 mA) oder
stromgespeiste piezoelektrischer Aufnehmer (IEPE, ICP®).
Alle Messkanäle sind untereinander und von der Stromversorgung
potentialgetrennt. Bei Verwendung der einstellbaren Aufnehmerspeisung kann die
Potentialtrennung zur Versorgungsspannung des Messverstärkers aufgehoben
werden.
Status-LED
Die nachfolgende Tabelle enthält die Beschreibungen für alle LED-Zustände.
System-LED
Grün
Rot
Orange
Orange blinkend
MX1601B-R
●
Beschreibung
Fehlerfreier Betrieb
Systemfehler
System ist nicht bereit; Bootvorgang läuft
System ist nicht bereit; Download ist aktiv
SomatXR
