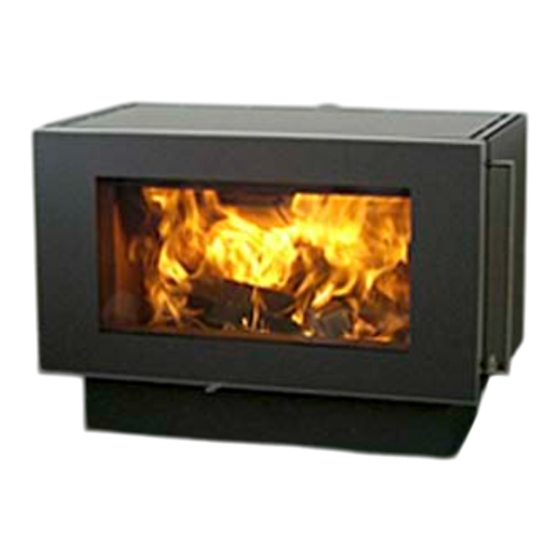

MONTAGE-ANLEITUNG
Typenschild für Ihr Heizgerät
Oldenburg
Bitte entnehmen Sie weitere wichtige
Hinweise auf der nächsten Seite!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für max blank Oldenburg

  • Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Oldenburg Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
  • Seite 2: Anbringung Des Typenschildes

    Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt.
  • Seite 3: Inhaltsverzeichnis

    MONTAGE-ANLEITUNG FÜR KAMINOFEN Modell: Oldenburg Inhalt: Seite Datenblatt Sicherheitsabstände Luftschieberstellungen Konformitätserklärung Einbau der Schamotte Reinigung Montage Technische Änderungen vorbehalten. Bitte lesen Sie Ihre Technische Anleitung und die beiliegende Aufstellungs- und Bedienungsanleitung aufmerksam durch und bewahren diese gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen Vorschriften (z.B.
  • Seite 4: Datenblatt

    Datenblatt (Maße in cm) Oldenburg Technische Daten max. Abbrandmenge: 2,0 kg / Stunde Höhe 60 cm Breite 85 cm Prüfwerte nach DIN EN 13240 Zeitbrandfeuerstätte Tiefe 52 cm Zulässige Brennstoffe Scheitholz, Holzbriketts Gesamtgewicht 203 kg Wirkungsgrad 78,1 % / 80,3 %...
  • Seite 5: Sicherheitsabstände

    Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. Insbesondere sind die jeweils gültigen Landesvorschriften sowie die örtlich geltenden Vorschriften zu beachten. Sichtbereich Feuers (Strahlungsbereich) muss ein Abstand von 100 cm zu brennbaren Bauteilen eingehalten werden.
  • Seite 6 Weitere Hinweise Mit Einhaltung der Sicherheitsabstände zu brennbaren und schützenswerten Bauteilen erfüllen Sie die Feuerungsverordnung (FeuVo) der Bundesländer, die die Vorschriften zur Aufstellung der Feuerungsanlagen regelt. Zu nicht brennbaren Bauteilen kann der Abstand verringert werden. Trotz Einhaltung obiger Sicherheitsabstände kann es bei empfindlichen Wandmaterialien zu Verfärbungen kommen, die jedoch keinen Anspruch auf Garantieleistungen gewähren.
  • Seite 7: Luftschieberstellungen

    Luftschieberstellungen Die für den Abbrand benötigte Verbrennungsluft wird über den Luftschieber (1) geregelt. Mit dem Luftschieber (1) wird die Primärluft (2) und die Sekundärluft (3) mit einem Hebel geregelt. Der Abbrand einer Brennstoffmenge (4) von 1,6 bis 1,7 kg (entspricht ca.3 Stk. Holzscheit) dauert je nach Brennstoffqualität, Schornstein- und Witterungsbedingungen ca.
  • Seite 8: Konformitätserklärung

    Konformitätserklärung Max Blank GmbH Klaus-Blank-Str. 1 D-91747 Westheim www.maxblank.com erklärt eigener Verantwortung, dass Kaminofenserie KO-Arima-S2 Anforderungen der EN 13240 erfüllt. Das Produkt ist bestimmungsgemäß zur Beheizung des Aufstellungsraumes geschaffen. Zum ordnungsgemäßen Betrieb des Produktes und zur Aufrechterhaltung der Gewährleistung ist die Aufstellungs- und Bedienungsanleitung zu beachten.
  • Seite 9: Einbau Der Schamotte

    Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten.
  • Seite 10 Die beiden Bodenplatten (2) in den Brennraum einlegen, zu den Seitenwänden ausmitteln und nach vorne schieben. Primärluftleiste (3) mit den Luftaustrittsöffnungen oben in den Spalt zwischen den Bodenplatten (2) und der Ofenrückwand einsetzen und ausmitteln. Linken Seitenstein (4) wie abgebildet einsetzen und an die Brennraumseitenwand schieben.
  • Seite 11 Den linken Deckenstein (7) in den Brennraum einfahren. Den Deckenstein (7) in den Falz des linken Seitensteins (4) und auf der Rückwand (5) ablegen. Den rechten Deckenstein (8) auf die gleiche weise montieren. Schamottehalter (9) wie abgebildet auf die Stirnkanten der Deckensteine (8) schieben.
  • Seite 12: Reinigung

    Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. Zum Reinigen der Rauchrohre können Sie die Umlenkplatten im Kaminofen herausnehmen und dadurch den entfernten Russ von den Rauchrohren im Brennraum entnehmen.
  • Seite 13: Montage

    Montage: Kaminofen Oldenburg Rechte Deckel Verkleidung Rückwand Linke Ausschnitt für Verkleidung Ausschnitt für Rauchrohr Außenluft Sockel Feuerraumtüre Achtung: Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: ·...
  • Seite 14 Den Sockel (1) mit den Haltern (5) am Boden befestigen. Den Deckel (6) vom Kaminofen abnehmen. Die Seitenteile (7) und (8) hochziehen und seitlich wegnehmen. Beim Seitenteil (7) muss dazu die Türe geöffnet werden. Den Kaminofen vom Transporthalter lösen. Den Kaminofen mit Hilfe der Traggriffe (9) in die Verbindungsplatten (10) des Sockels (1) setzen.
  • Seite 15 Die Blende (2) von vorne auf Sockel schieben und mit den Schrauben (3) befestigen. Die Seitenteile (7) und (8) einhängen. Den Deckel (6) auf den Kaminofen legen. Mit Hilfe der Stellschrauben (13) kann die Höheneinstellung des Deckels vorgenommen werden. Schamotteeinbau siehe Kapitel 5 Seite 15...
  • Seite 16 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim service@maxblank.com www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Oldenburg-S2-DE-01.doc...
