Montage und Anschluss LED Controller RGBW -
1. Schließen Sie den LED Controller am KNX Bus an.
Connect the LED Controller to the KNX bus.
2. Einbau des LED Controller in die Schalterdose.
Flush mounting of the LED Controller.
3. Busspannungsversorgung zuschalten.
Switch on KNX power supply.

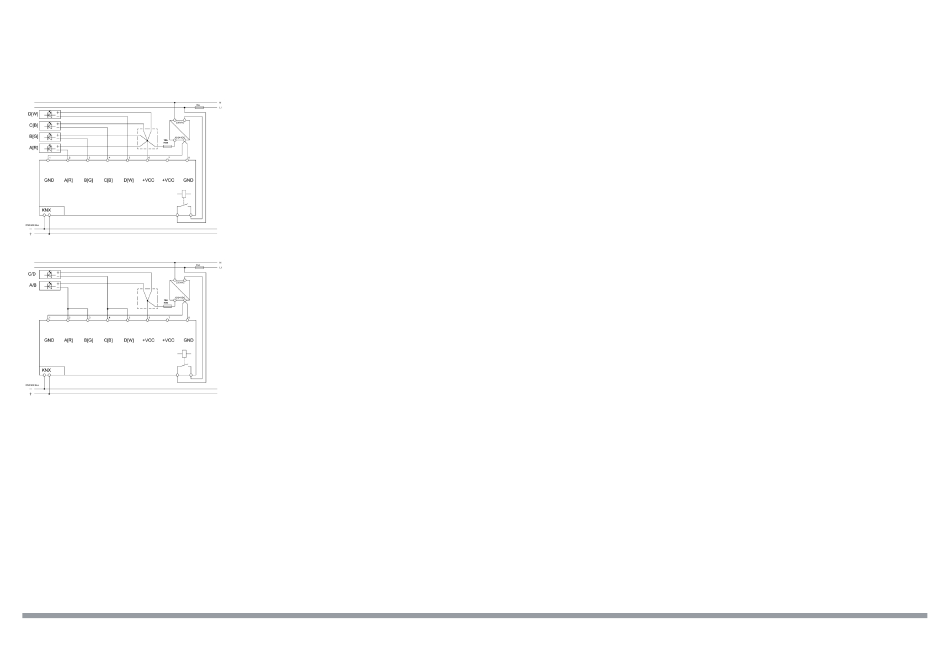

Anschlussbeispiel /
Exemplary circuit diagram AKD-0424R.02
Anschlussbeispiel Parallelschaltung A/B und C/D
Circuit diagram AKD-0424R.02 parallel connection A/B und C/D
Inbetriebnahme LED Controller RGBW
- Commissioning LED Controller RGBW
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de/Downloads.html
Note: Before commissioning please download application software at www.mdt.de/EN/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den LED Controller.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the LED Controller.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Stand: 0322
Installation LED Controller RGBW
Wichtige Einbauhinweise
Important assembly notes
- 12/24VDC Netzteile mit einer Ausgangsstrom von mehr als 16A
sind sekundärseitig mit 16A abzusichern.
- 12/24VDC Power supplies with more than 16A outputcurrent have to
be fused with 16A on the secondary side.
- Beide GND Anschlüsse sind separat mit dem 12/24VDC Netzteil
zu verbinden.
- Both GND terminals have to be connected separately to the
12/24VDC power supply.
- Schon geringe Spannungsabfälle auf den Zuleitungen führen zu
starken Helligkeitsänderungen der LED Streifen. Prüfen Sie den
Spannungsabfall und erhöhen Sie entweder den Kabelquerschnitt
oder die Spannung am Netzteil (wenn möglich)
- Already a small voltage drop on the feed cable causes strong
brightness alerations of the LED stripes. Check the voltage drop
and increase either the wire gauge or the voltage (if possible).
Papiermühle 1
•
knx@mdt.de
www.mdt.de
•
•
Beschreibung LED Controller RGBW -
Description LED Controller RGBW
Der MDT LED Controller empfängt KNX/EIB- Telegramme und steuert 12/24V RGBW LED an. Folgende Funktionen sind parametrierbar:
• Absolutes und relatives Dimmen für HSV Farbraum und RGB
• Tunable White Farbtemperatursteuerung
• Auswählbare Dimmkurve und PWM Frequenz bis 1000Hz
• Globale und individuelle Dimmgeschwindigkeiten, Individuelle und vordefinierte Sequenzen (z. B. TV Simulator)
• Wiederholung von Sequenzen zur automatischen Farbsteuerung
• Für 12/24V CV LED (Common Anode)
• Umschaltbare Lastverteilung:
AKD-0424R2.02: 4 Kanäle je 2A oder 1 K. 3,5A und 3 K. je 1,5A
AKD-0424R.02: 4 Kanäle je 4A oder 1 K. 7,0A und 3 K. je 3,0A
• Parallelbetrieb von zwei Kanälen mit 4A (2TE) oder 8A (4TE)
• Betriebsarten: 4 x Weiß, RGB, RGBW, Tunable White
• Automatische Farbtemperatursteuerung Dim2Warm
• Dynamische Tageslichtsteuerung HCL (Biologisch wirksames Licht)
• Automatisches uhrzeitabhängiges Dimmen, Tag/Nacht Funktion
• Überstrom- und Temperaturüberwachung
Der MDT LED Controller ist zur festen Installation auf einer Hutprofilschiene in Verteilungen vorgesehen.
Die Montage muss in trockenen Innenräumen erfolgen.
The MDT LED Controller receives KNX/EIB telegrams and controls 12/24V RGBW LED. These functions are available:
• Absolute and relative dimming for HSV colour space and RGB
• Tunable White colour temperature control
• Selectable dimming curve and PWM frequency up to 1000Hz
• Global and individual dimming speeds, Individual and predefined sequences (e.g. TV Simulator)
• Repetition of sequences for automatic colour control
• Suitable for 12/24V CV LED (Common Anode)
• Selectable load distribution:
AKD-0424R2.02: 4 channels each 2A or 1 ch. 3,5A and 3 ch. 1,5A
AKD-0424R.02: 4 channels each 4A or 1 ch. 7,0A and 3 ch. 3,0A
• Parallel operation of 2 channels with 4A (2SU) or 8A (4SU)
• Operating modes: 4 x White, RGB, RGBW, Tunable White
• Automatic colour temperature control Dim2Warm
• Dynamic daylight control HCL
(Human Centric Lighting)
• Automatic time dependent dimming, Day/Night function
• Overcurrent and overtemperature supervision
The MDT LED Controller is a modular installation device for fixed installation in dry rooms.
It fits on DIN 35mm rails in power distribution boards or closed compact boxes.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
