Usare sempre il tubo flessibile di protezione! Il tubo flessibile di protezione serve come
guida che ammortizza le vibrazioni della spirale, come "raccoglisporco" risp. come
protezione antisporto, come elemento di sicurezza per il personale addetto ed evitare il
suo sbattimento incontrollato!
5.2 Inserire la spirale da 8 mm / 10 mm
Per tubi stretti risp. curve di tubo , utilizzare spirali da 8 o 10 mm (accessori opzionali).
Sfilare la spirale di circa 30 cm dal caricatore dell´adattatore.
Infilare il caricatore dell'adattatore nella macchina, da dietro, e bloccare. Per frenare il cari-
catore dell´adattatore, tirare la leva a mano completamente verso l´alto.
5.3 Inserire gli attrezzi
Inserire durante il primo utilizzo solo il trapano con il diametro più piccolo per allentare
l'occlusione e forare dapprima l'occlusione stessa. Utilizzare dopo il perforamento o l'apertura
dell'occlusione e dopo l'inizio del deflusso il trapano adattato più grande possibile e trapanare
completamente l'occlusione. Sciacquare dopo lo scioglimento dell'occlusione e pulire le pareti
del tubo con un trapano a catene circolari (se possibile con acqua corrente).

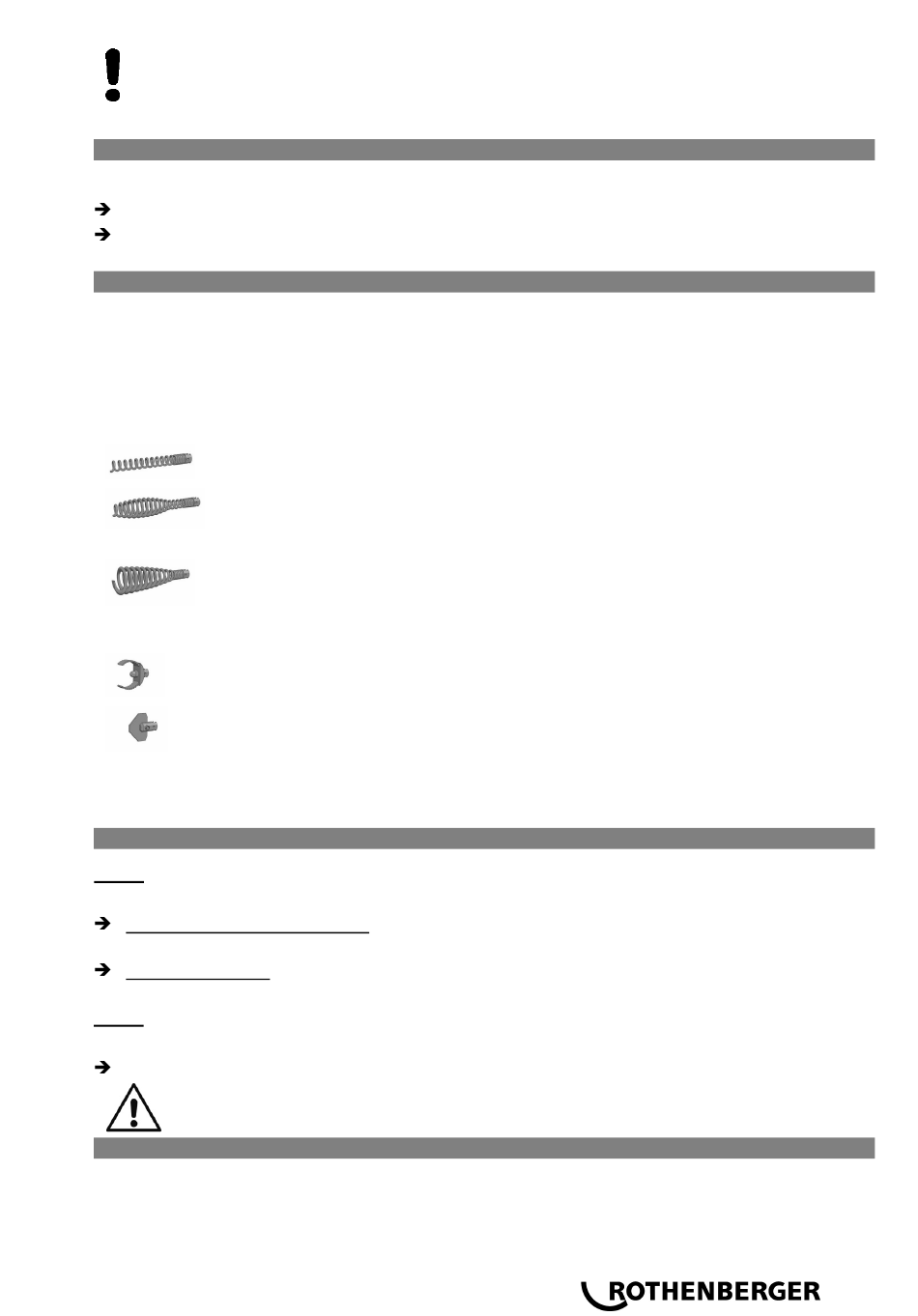

A seconda del grado di intasamento, alla spirale standard si possono attaccare diversi attrezzi.
Punta perforante dritta: per accertare il tipo di intasamento
Punta perforante a clava: può essere usata grazie alla sua flessibilità per
intasamenti provocati da stoffe leggere e cellulosa, la forma di clava facilita la
penetrazione in strette curve di tubo
Punta perforante a imbuto: viene utilizzato appositamente per intasamenti
causati da stoffe e cellulosa. Grazie alla costruzione a forma di imbuto, questo
attrezzo ha una presa ampia e può essere utilizzato anche per riprendere
spirali rimaste nel tubo
Testa tagliente a forcella: per asportare grattando depositi di grasso o per
frantumare stracci e simili materiali
Testa perforante a pala: attrezzo speciale piegato per depositi fangosi o
sabbiosi
Attacco: infilare l´attrezzo sul giunto fino a che si sia innestato.
Rimuovere: infilare la chiave speciale per staccare nel foro e rimuovere l´attrezzo sfilandolo lat-
eralmente fuori dal giunto.
5.4 Montare la leva a mano
R650:
La leva a mano può essere montata, a scelta o lateralmente o in alto.
Montare su posizione laterale: spingere il manicotto verso il basso. Sfilare la leva e infilarla
nell´apertura laterale.
Montaggio in alto: sfilare la leva. Tirare in basso il manicotto, innestare la leva e far innesta-
re nuovamente il manicotto
R750:
La leva a mano può essere girata in avanti per poter tirare meglio la macchina.
Premere in basso il manicotto, sfilare la leva e reinnestarla girata di 180° .
Torcere la guaina zigrinata per il serraggio ovvero il blocco e controllare che la leva
di serraggio non possa essere tirata!
5.5 Posizione per il trasporto della leva
Per trasportarla, la leva a mano puó essere bloccata; allo scopo premere la leva e tirare il bloc-
caggio. Per sbloccare, premere brevemente la leva.
ITALIANO
(B)
(C)
(D)
(E)
