Stromlaufplan Programmiereinheit - Medium Compact 80 Montageanleitung

Montageanleitung
D

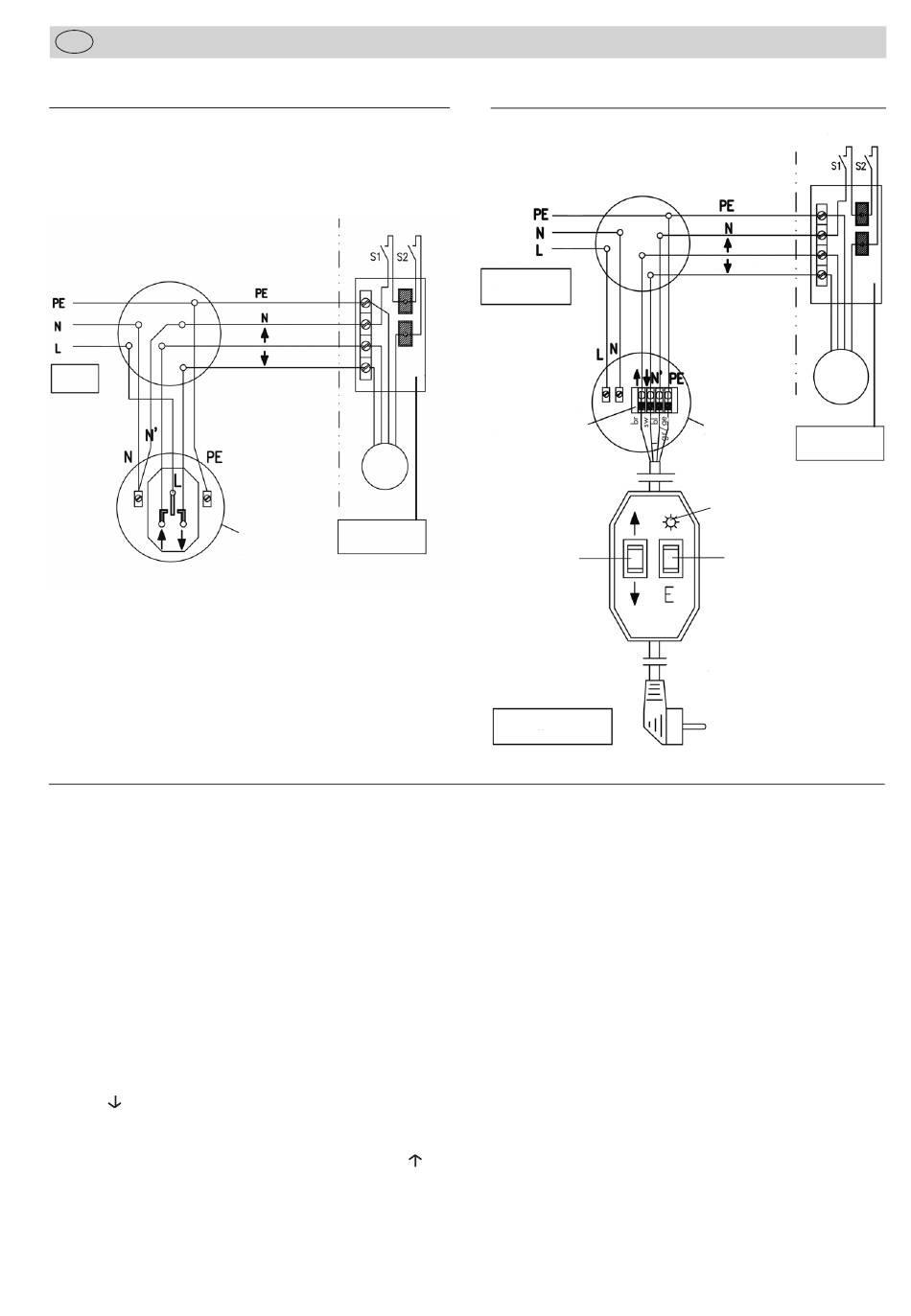

Stromlaufplan InstallationSchalter/Taster
Hinweis: Achten Sie bei der Leitungsverlegung Schalter/Taster
(Auf/Ab) zum Lift darauf, dass an der Verbindungsstelle die
Motorsteuerleitungen nicht vertauscht werden! (Braun= Auf,
Schwarz= Ab)
Abzweigdose
bauseits
grün/gelb
blau
schwarz
Netz
Kabel zwischen
Abzweig- und
Schalterdose
mind. 6-adrig
(z.B. NYM 7x1,5mm
Wandschalter/-taster
z.B. 5944-2
Einstellung der Endlage des Lifts
Endlage 1 Lift ist komplett eingefahren
Endlage 2 Lift ist komplett ausgefahren
Zur Programmierung neuer Einstellungen stehen Ihnen die Pro-
grammiereinheiten Standard (Nr. 7466-100) und Elektronik
(Nr. 7466-101) aus dem Zubehörprogramm zur Verfügung.
a) Programmiereinheit Standard
Installieren Sie die Einheit entsprechend des nebenstehenden Strom-
laufplans. Beachten Sie die farbliche Übereinstimmung der
Installationsleitungen mit der Motorleitung. Stellen sie die Strom-
verbindung erst nach der Installation her!
Einstellung der Endpunkte:
1. Mindestens 6 Sek. Taste E (2) bestätigen. Der Antrieb springt
in den Einstellmodus. Kurzes Anhalten nach Anlauf signali-
siert den Einstellmodus!
2. Untere Endposition (Projektionsstellung) durch Betätigen der
Taste (1) anfahren.
3. Mindestens 3 Sek. Taste E (2) betätigen. Die untere Endposition
(Projektionsstellung) ist gespeichert.
4. Obere Endposition vorsichtig durch Betätigen der Taste
anfahren (Ruhestellung, der Lift ist eingefahren).
5. Mindestens 3 Sek. Taste E (2) betätigen. Die obere Endposition
(Ruhestellung) ist gespeichert.
6. Nach der Einstellung sollte ein Probelauf vorgenommen wer-
den. Hält der Deckenlift an den eingestellten Endpositionen,
so ist die Einstellung erfolgreich durchgeführt worden.
All manuals and user guides at all-guides.com
Sicherheitsschalter
blau
gn/ge
grün/gelb
blau
bl
braun
br
schwarz
sw
)
2
Motor
Schalterdose
Anschlussdose
für Taster/Schalter
am Lift
bauseits

Stromlaufplan Programmiereinheit

grün/gelb
blau
schwarz
Netz
Normalbetrieb
Anschlussklemme
von Prog.-Einheit
7466-100
oder 7466-101
1
Netz
Programmierbetrieb
b) Programmiereinheit Elektronik
Installieren Sie die Einheit wie im Stromlaufplan gezeichnet, zur
Einstellung der Endpunkte folgen Sie der Bedienungsanleitung auf
der Einheit.
Nach erfolgreichem Probelauf trennen Sie die Programmiereinheit
vom Stromnetz und lösen die Verbindung.
(1)
Abzweigdose
bauseits
grün/gelb
blau
braun
schwarz
Kabel zwischen
Abzweig- und
Schalterdose
mind. 6-adrig
(z.B. NYM 7x1,5mm
Schalterdose
für Taster/Schalter
bauseits
Betriebsanzeige
2
Programmiereinheit
Standard 7466-100
Sicherheitsschalter
blau
gn/ge
bl
br
sw
2 )
Motor
Anschlussdose
am Lift
6
