Alimentation En Courant - Medium Compact 80 Montageanleitung

Instructions de montage
F

Alimentation en courant

La commande électrique consiste en un moteur à condensateur à
courant alternatif monophasé réversible avec un interrupteur
électronique fin de course incorporé, frein et engrenage.
La commande de la potence est possible par :
1. télécommande sans fil (N°5944-0)
2. télecommande IR (N°5699-13)
3. interrupteur haut/bas (N°5944-1)
4. interrupteur rotatif (N°5944-2)
5. contact du relais au moyen d'une unité de contrôle
(par ex. Kindermann, AMX,etc)

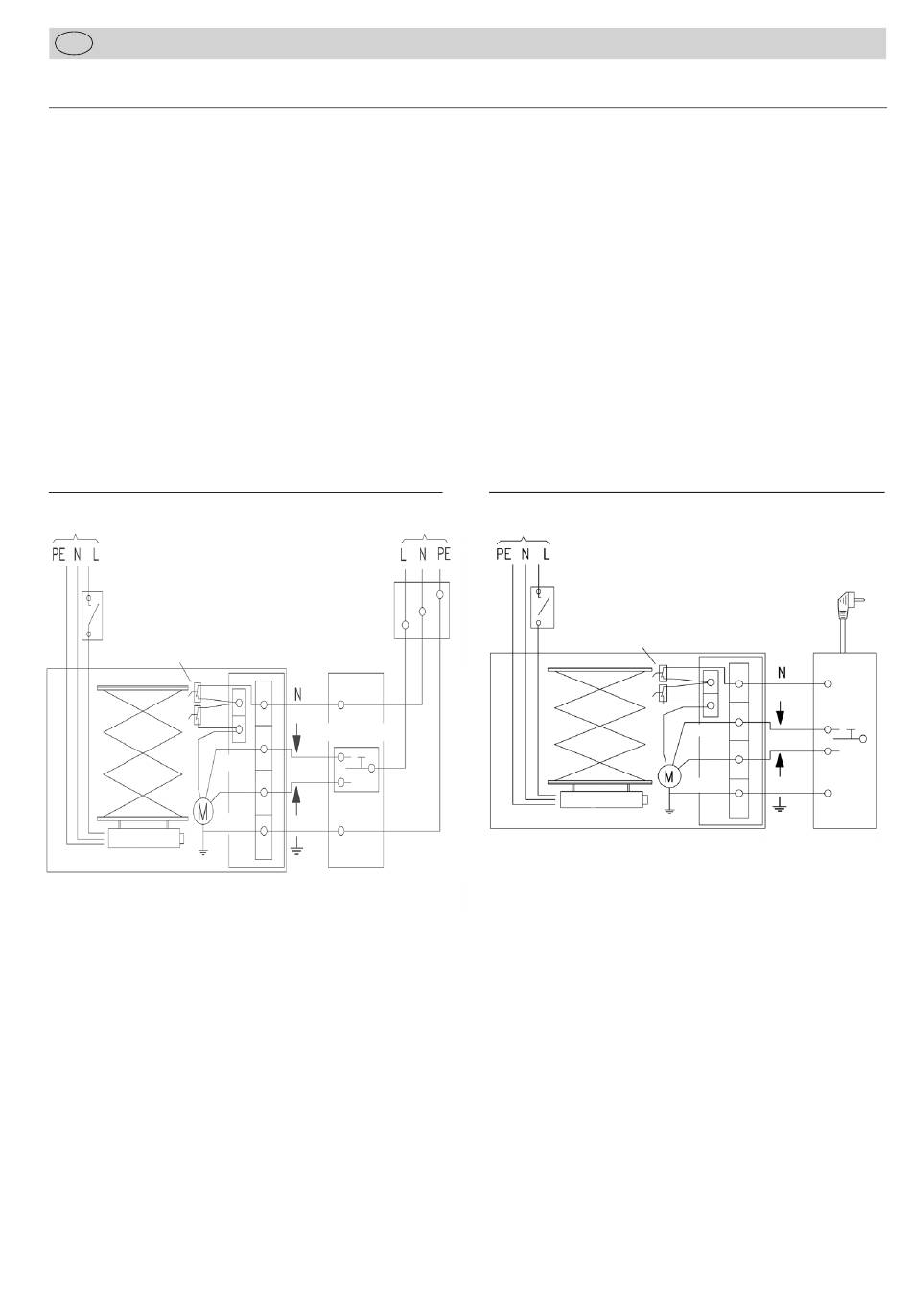

Plan de distribution pour l'installation des
interrupteurs
Réseau
Interrupteur pour
le projecteur
Interrupteur pour contrôler la tension
des câbles tracteurs
bleu
noir
vert/jaune
Projecteur
Potence motorisée
Boîte de contact
de la potence
motorisée
PE = prise de terre
N = neutre
L = conducteur
All manuals and user guides at all-guides.com
Boîte de
distribution
bleu
Interrupteur
noir
brun
brun
vert/
jaune
Boîte d'interrupteurs
Le branchement du projecteur s'effectue à la boîte de contact.
L'alimentation de tension du projecteur s'effectue à une prise de
courant avec interrupteur, proche de l'installation.
Tous les câbles d'amenée à la potence doivent passer par
l'ouverture appropriée au cadre métallique supérieur. Le câble du
réseau pour le projecteur et les câbles pour les interrupteurs de
sécurité sont déjà montés aux paires de ciseaux de droite. Utilisez
les porte-câbles se situant aux paires de ciseaux de gauche pour
la pose des câbles de signalisation et de commande du projecteur.
Employez le tuyau hélicoïdal de la livraison et des liens de câbles,
fixez les câbles de signalisation et de commande de façon analogue
aux câbles déjà montés à partir de l'usine. Ainsi est exclus tout
coincement ou saisissement des câbles par les ciseaux mobiles.
Plan de distribution pour l'unité
de programmation
Réseau
Réseau
Interrupteur pour le projecteur
Projecteur
Potence motorisée
Interrupteur pour contrôler la tension
des câbles tracteurs
bleu
noir
brun
vert/jaune
Boîte de contact
de la potence
motorisée
Réseau
bleu
noir
brun
vert/jaune
Unité de
programmation
7466-100 ou
7466-101
19
