Zeichenerklärung - Medium Compact 80 Montageanleitung

Montageanleitung
D
2
5
4
}
4 x
}
4 x
}
4 x
All manuals and user guides at all-guides.com
3
1
6
7
8 9
4
10
11
12
13

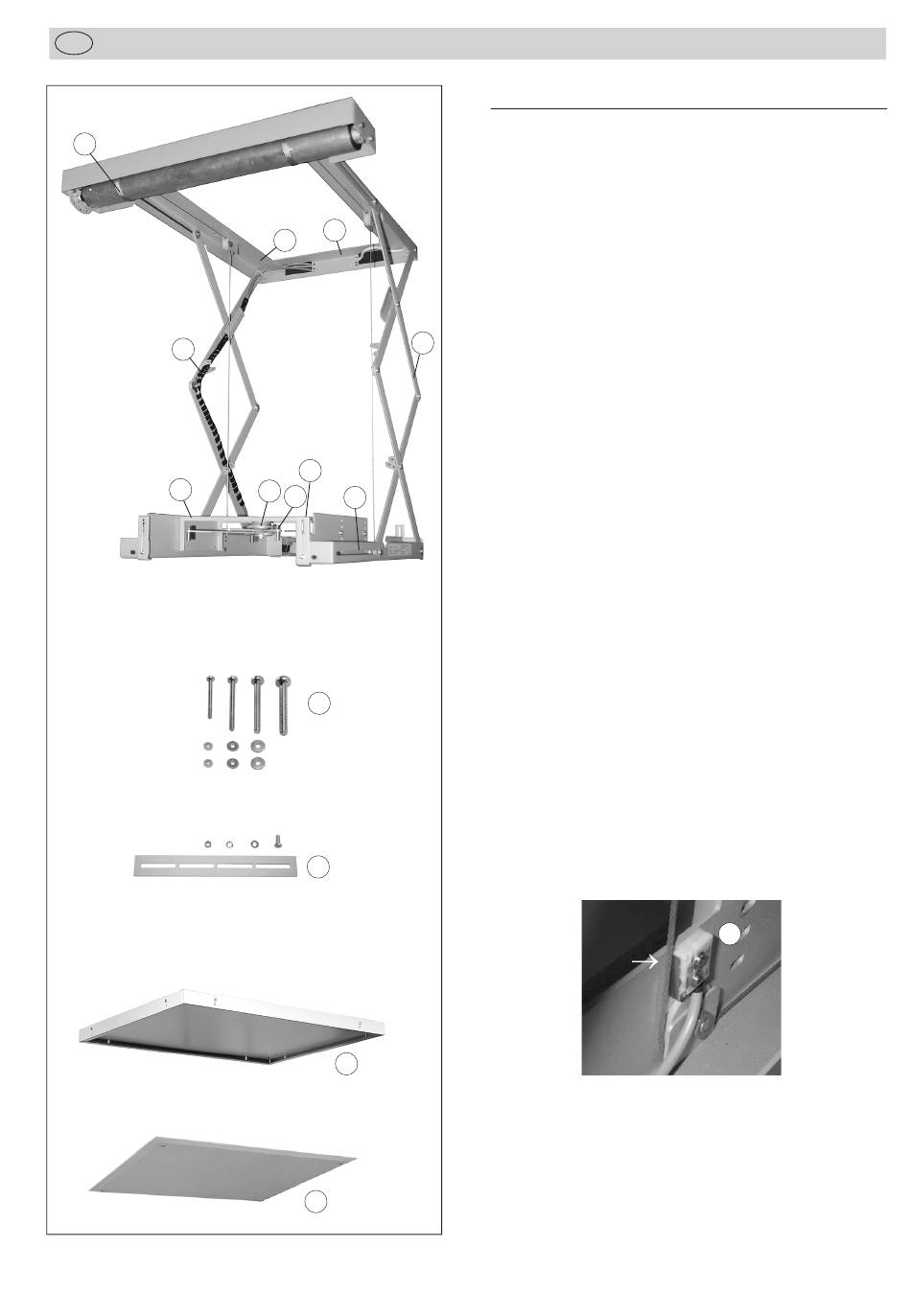

Zeichenerklärung
1 Befestigungsrahmen mit Montagebohrungen
(siehe Maßskizze)
Motor mit Seilzug
2
3 Anschlussdose für Elektroanschluss
4 Zwei Sicherheitsschalter für Seilspannung
5 Kabelführung mit Netzkabel und Kabel zu den beiden
Sicherheitsschaltern
6 Compact 80: 2 Scherenpaare für jeweils 40 cm Hub
Compact 120: 3 Scherenpaare für jeweils 40 cm Hub
7 Variabel einstellbare Montagebrücke
8 Projektorhalterung mit Justagemöglichkeiten
Projektorspinne mit vier beweglichen Armen mit
9
Gewindeabstandsbolzen
10 Vier Schraubensätze M3/M4/M5/M6 mit U-Scheiben
11 Vier Verlängerungsschienen mit Schrauben und Muttern zur
erweiterten Höheneinstellung der Deckenabschlussplatte
12 Optionale Deckenabschlussplatte
mit T-Profilrahmen für verdeckten Einbau.
Farbe: pulverbeschichtet matt-weiß (RAL 9003)
Best.-Nr. 7466-10
13 Optionale Deckenabschlussplatte Standard
zur Abdeckung des Deckenausschnittes
Farbe: pulverbeschichtet matt-weiß (RAL 9003)
Best.-Nr. 7466-11
Hinweis:
Bitte überprüfen Sie, vor der Montage bzw. nach Auffahren des
Lifts auf ein Hindernis, die beiden Sicherheitsschalter (4) – das
Zugseil muss die Feder an den Sicherheitsschalter drücken (siehe
Abb.)!
4
3
