MEDIUM Compact 80 Montageanleitung Seite 17

Instructions de montage
F
2
5
4
}
4 x
}
4 x
}
4 x
All manuals and user guides at all-guides.com
3
1
6
7
8 9
4
10
11
12
13

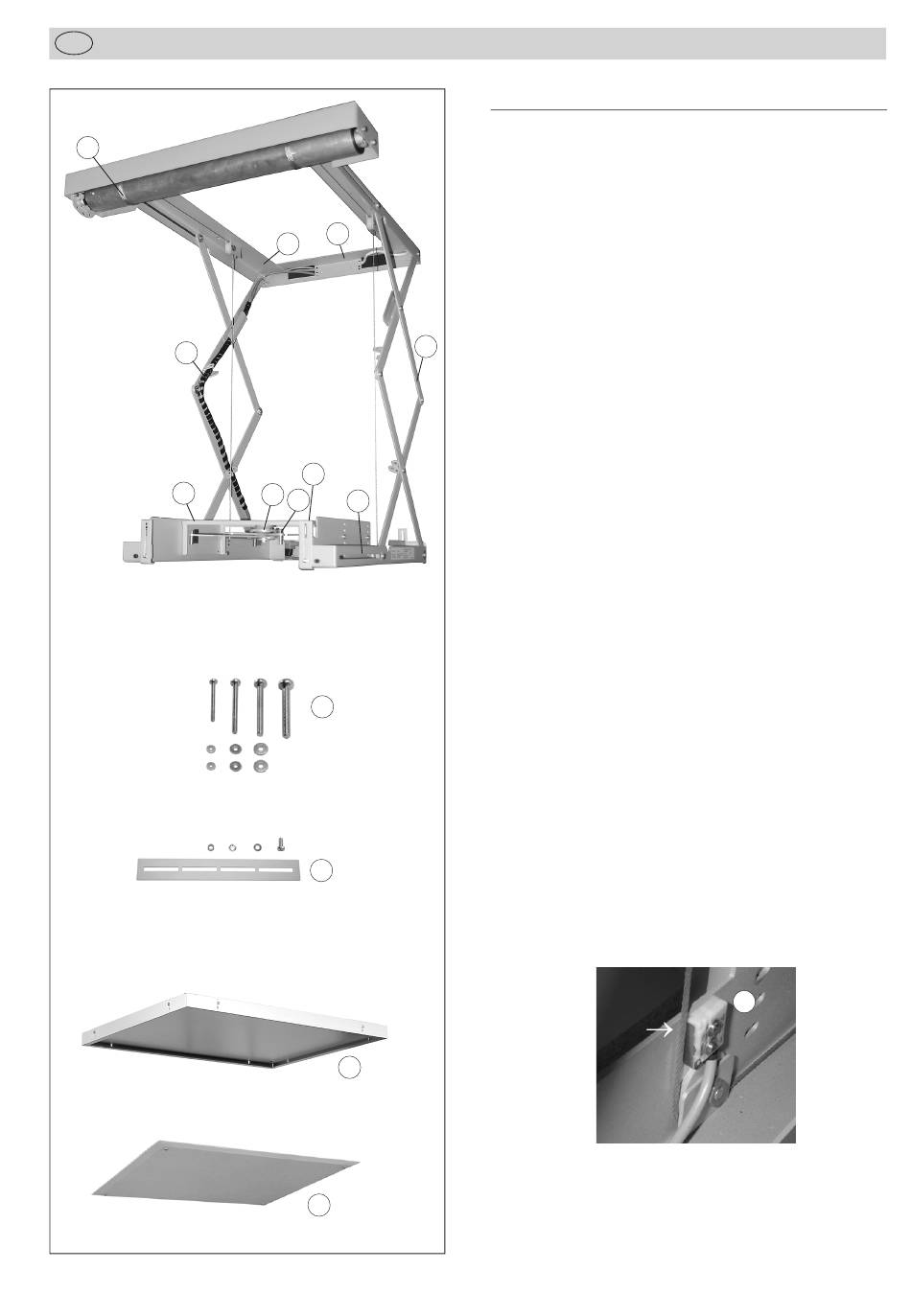

Description
1 Cadre de fixation avec percées de montage (voir schéma)
Mototreuil
2
3 Boîte de contact pour le branchement
Deux interrupteurs de sécurité pour la tension des câbles
4
tracteurs
5 Passe-câble avec câble de réseau et câble alimentant les
deux interrupteurs de sécurité
Compact 80: 2 paires de ciseaux pour une élévation de
6
40cm chacune
Compact 120: 3 paires de ciseaux pour une élévation de
40cm chacune
7 Pont de montage réglable
Support du projecteur avec possibilités d'ajustage
8
9 Araignée avec quatre bras mobiles et boulons de distance
filetés
10 Quatre sets de vis M3/ M4/ M5/ M6 avec rondelles
11 Quatre rails de prolongement avec vis et écrous pour le
réglage augmenté en hauteur de la plaque de finition du
plafond
12 Plaque de finition du plafond optionnelle avec cadre profilé
en T pour l'encastrement recouvert de la potence motorisée
couleur : pulvérisé blanc mat (RAL 9003)
°
N de l'article 7466-10
13 Plaque de finition du plafond optionnelle standard pour le
recouvrement de la découpure du plafond
couleur : pulvérisé blanc mat (RAL 9003)
°
N de l'article 7466-11
Remarque :
Veuillez vérifier les 2 interrupteurs de sécurité (4) avant le montage
et chaque fois qu'il se trouve un obstacle gênant le fonctionnement
de la potence motorisée - le câble tracteur doit appuyer le ressort
contre l' interrupteur (voir photo) !
4
