MEDIUM Compact 80 Montageanleitung Seite 20

Instructions de montage
F

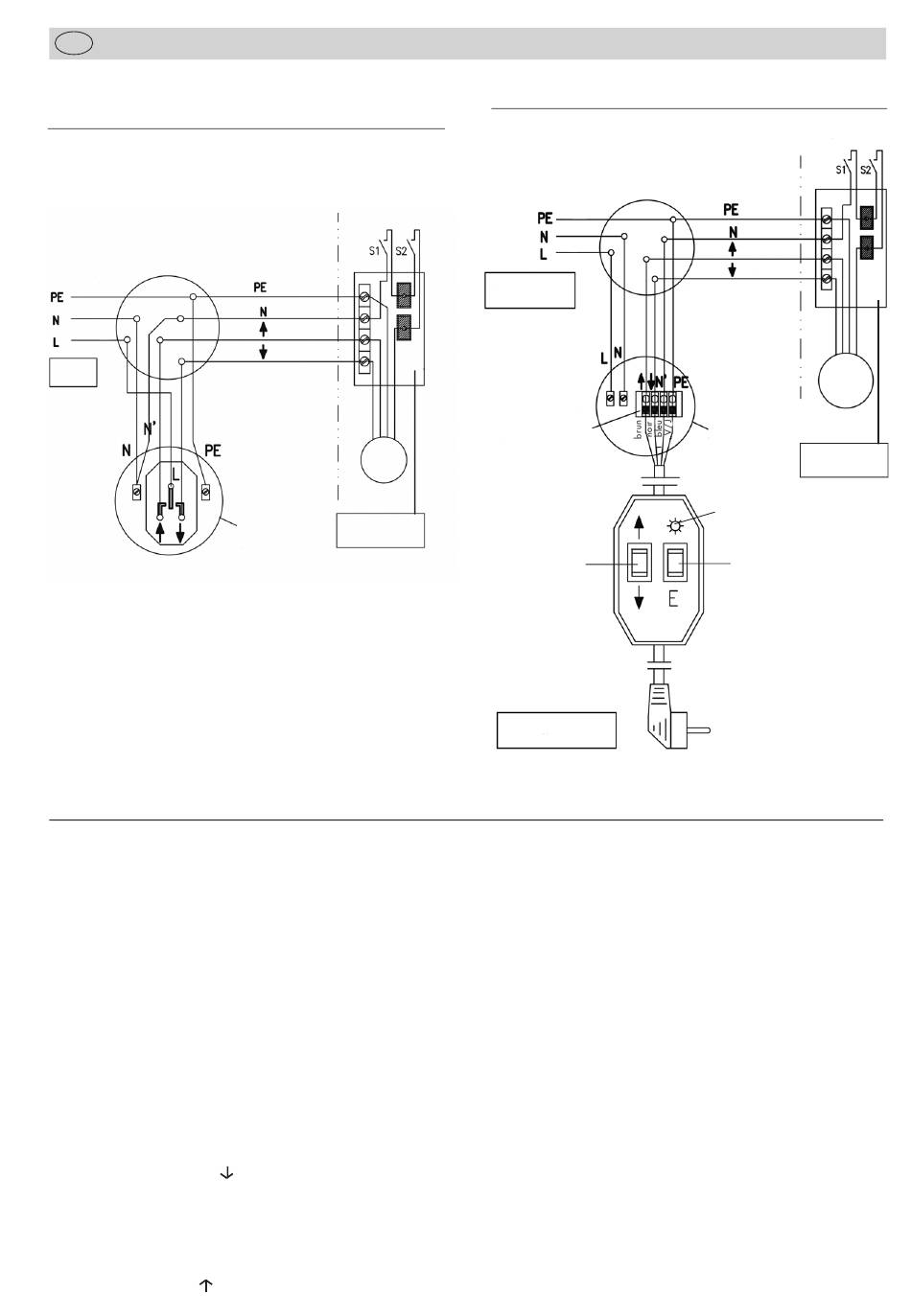

Diagramme des connexions pour l'installation des
interrupteurs
Remarque : Lors de la pose du câble pour l'interrupteur
(haut/bas) de la potence, prenez soin de ne pas confondre
les câbles de commande du moteur aux points de jonction
(brun = haut, noir = bas)
Boîte de distribution
par des tiers
vert/jaune
bleu
noir
Réseau
Câble à 6 brins au
minimum entre boîte de
distribution et boîte
d'interrupteurs
(p.ex. NYM 7x1,5mm
Interrupteur mural
PE = prise de terre
N = neutre
L = conducteur
Réglage des positions finales de la potence motorisée
Position finale 1 La potence motorisée est complètement
encastrée.
Position finale 2 La potence motorisée est complètement
déployée.
Les unités de programmation standard (N° 7466-100) et
électronique (N°7466-101) se trouvent à votre disposition pour la
programmation de nouveaux réglages.
a) Unité de programmation standard
Installez l'unité d'après le diagramme des connexions ci-contre.
Prenez compte de la concordance des couleurs entre les conduites
de l'installation et celles de la conduite du moteur. Ne procédez
au raccordement qu'après avoir effectué l'installation !
Réglage des positions finales:
1. Confirmez la touche E (2) au moins pendant 6 secondes. Le
moteur passe en mode de réglage. Un bref arrêt signale le
mode de réglage.
2. Allez vers la position finale inférieure (position de projection)
en actionnant la touche
3. Actionnez la touche E (2) pendant au moins 3 secondes. La
position finale inférieure (position de projection) est mise en
mémoire.
4. Allez vers la position finale supérieure avec précaution
(position de repos, la potence motorisée est rangée) en
actionnant la touche (1).
All manuals and user guides at all-guides.com
Interrupteur de sécurité
bleu
v/j
vert/jaune
bleu
bl
brun
br
noir
n
2 )
Moteur
Boîte d'interrupteurs
Connection de
par des tiers
la potence
(1).
Diagramme des connexions unité de programmation
Boîte de distribution
par des tiers
vert/jaune
bleu
noir
Réseau fonction-
nement normal
Borne de raccord
unité de
programmation
7466-100 ou
7466-101
1
Réseau /
mode du
programmation
5. Actionnez la touche E (2) pendant au moins 3 secondes. La
position finale supérieure (position de repos) est mise en
mémoire.
6. Après le réglage il est conseillé de procéder à une marche
d'essai. Si la potence motorisée s'arrête aux positions finales
mises en mémoire, le réglage est correct.
b) Unité de programmation électronique
Installez l'unité comme l'indique le diagramme des connexions.
Pour le réglage des points finaux reportez-vous au mode d'emploi
de l'unité.
Débranchez l'unité de programmation du réseau après une course
d'essai réussie et déconnectez la liaison.
Interrupteur de sécurité
bleu
v/j
vert/jaune
bleu
bl
brun
br
noir
Câble à 6 brins au
n
minimum entre boîte de
distribution et boîte
d'interrupteurs
(p.ex. NYM 7x1,5mm 2 )
Moteur
Boîte d'interrupteurs
par des tiers
Connection de
la potence
Voyant de fonctionnement
2
Unité de programmation
standard 7466-100
20
