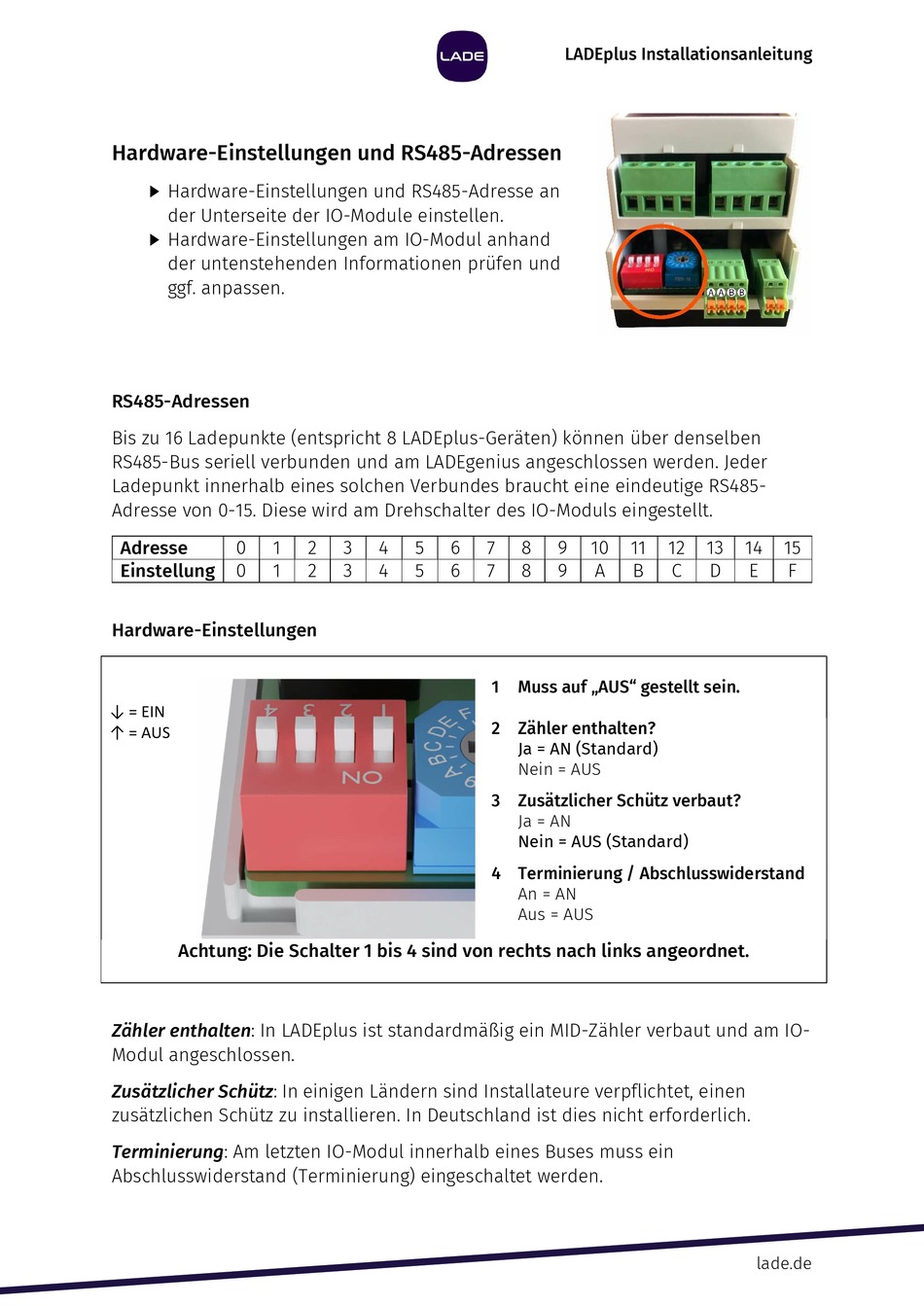

Hardware-Einstellungen und RS485-Adressen

 Hardware-Einstellungen und RS485-Adresse an
der Unterseite der IO-Module einstellen.
 Hardware-Einstellungen am IO-Modul anhand
der untenstehenden Informationen prüfen und
ggf. anpassen.
RS485-Adressen
Bis zu 16 Ladepunkte (entspricht 8 LADEplus-Geräten) können über denselben
RS485-Bus seriell verbunden und am LADEgenius angeschlossen werden. Jeder
Ladepunkt innerhalb eines solchen Verbundes braucht eine eindeutige RS485-
Adresse von 0-15. Diese wird am Drehschalter des IO-Moduls eingestellt.
Adresse 0 1
Einstellung 0 1
Hardware-Einstellungen
↓ = EIN
↑ = AUS
Achtung: Die Schalter 1 bis 4 sind von rechts nach links angeordnet.
Zähler enthalten: In LADEplus ist standardmäßig ein MID-Zähler verbaut und am IO-
Modul angeschlossen.
Zusätzlicher Schütz: In einigen Ländern sind Installateure verpflichtet, einen
zusätzlichen Schütz zu installieren. In Deutschland ist dies nicht erforderlich.
Terminierung: Am letzten IO-Modul innerhalb eines Buses muss ein
Abschlusswiderstand (Terminierung) eingeschaltet werden.
2 3 4 5 6
2 3 4 5 6
LADEplus Installationsanleitung
7 8 9 10 11
7 8 9 A B
1 Muss auf „AUS" gestellt sein.
2 Zähler enthalten?
Ja = AN (Standard)
Nein = AUS
3 Zusätzlicher Schütz verbaut?
Ja = AN
Nein = AUS (Standard)
4 Terminierung / Abschlusswiderstand
An = AN
Aus = AUS
12 13 14 15
C D E F
