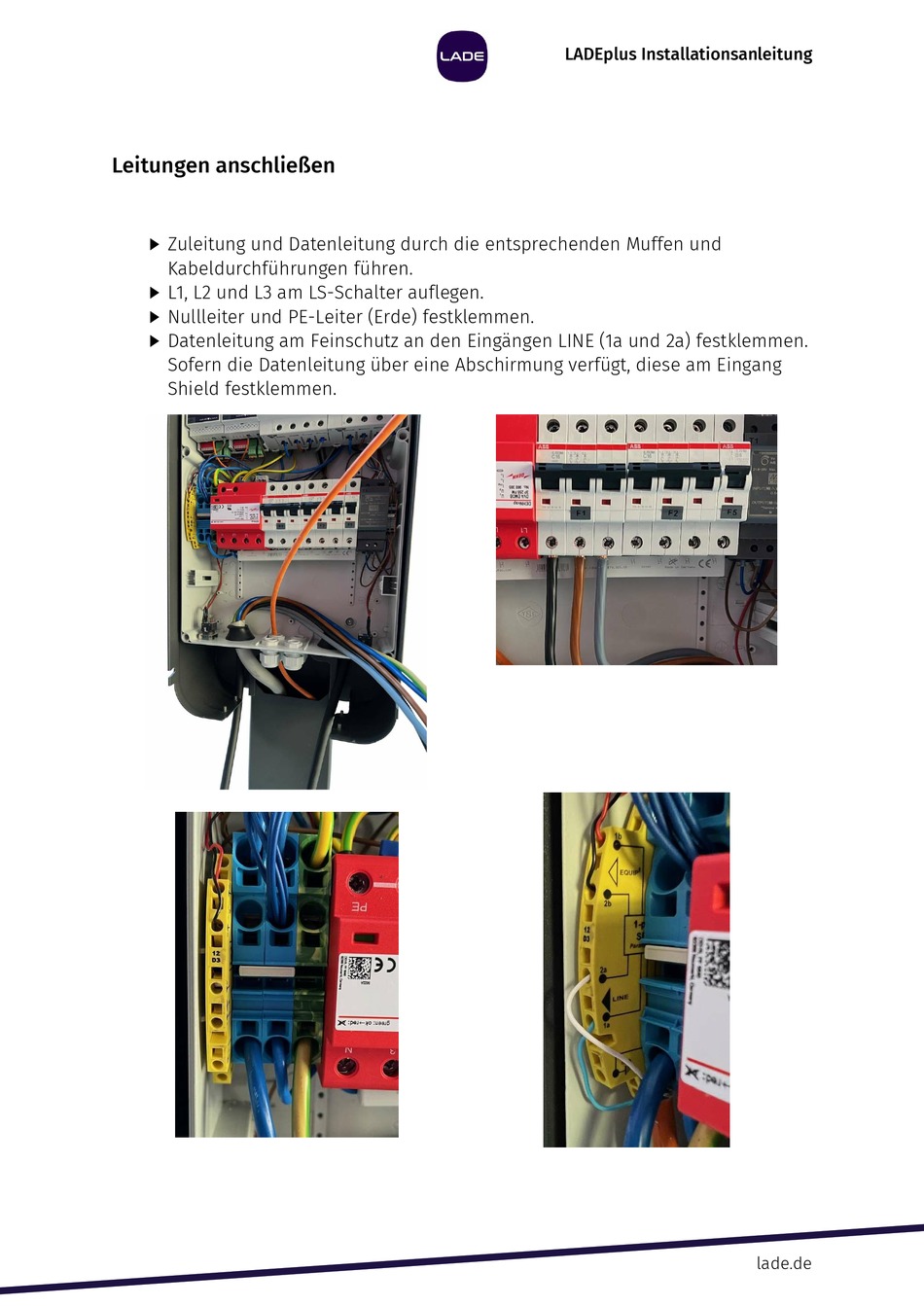

Leitungen anschließen
 Zuleitung und Datenleitung durch die entsprechenden Muffen und
Kabeldurchführungen führen.
 L1, L2 und L3 am LS-Schalter auflegen.
 Nullleiter und PE-Leiter (Erde) festklemmen.
 Datenleitung am Feinschutz an den Eingängen LINE (1a und 2a) festklemmen.
Sofern die Datenleitung über eine Abschirmung verfügt, diese am Eingang
Shield festklemmen.
