LADE LADEplus Installationsanleitung Seite 4

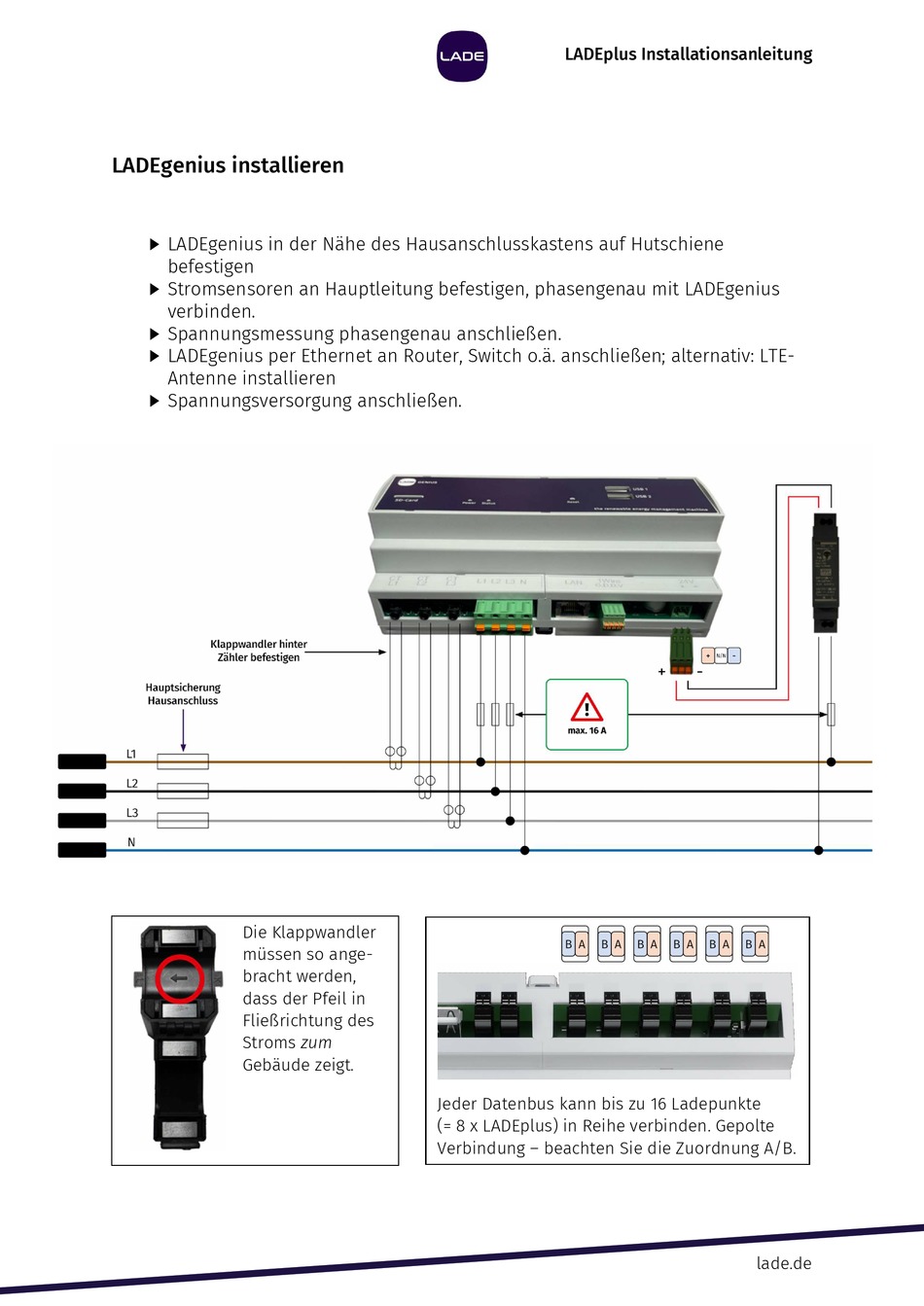

LADEgenius installieren
 LADEgenius in der Nähe des Hausanschlusskastens auf Hutschiene
befestigen
 Stromsensoren an Hauptleitung befestigen, phasengenau mit LADEgenius
verbinden.
 Spannungsmessung phasengenau anschließen.
 LADEgenius per Ethernet an Router, Switch o.ä. anschließen; alternativ: LTE-
Antenne installieren
 Spannungsversorgung anschließen.
Die Klappwandler
müssen so ange-
bracht werden,
dass der Pfeil in
Fließrichtung des
Stroms zum
Gebäude zeigt.
LADEplus Installationsanleitung
Jeder Datenbus kann bis zu 16 Ladepunkte
(= 8 x LADEplus) in Reihe verbinden. Gepolte
Verbindung – beachten Sie die Zuordnung A/B.
lade.de
