des Zentralheizungsherdes befindet sich im Inne-
ren des Sockels auf er Seite der Brennkammer. Es
A

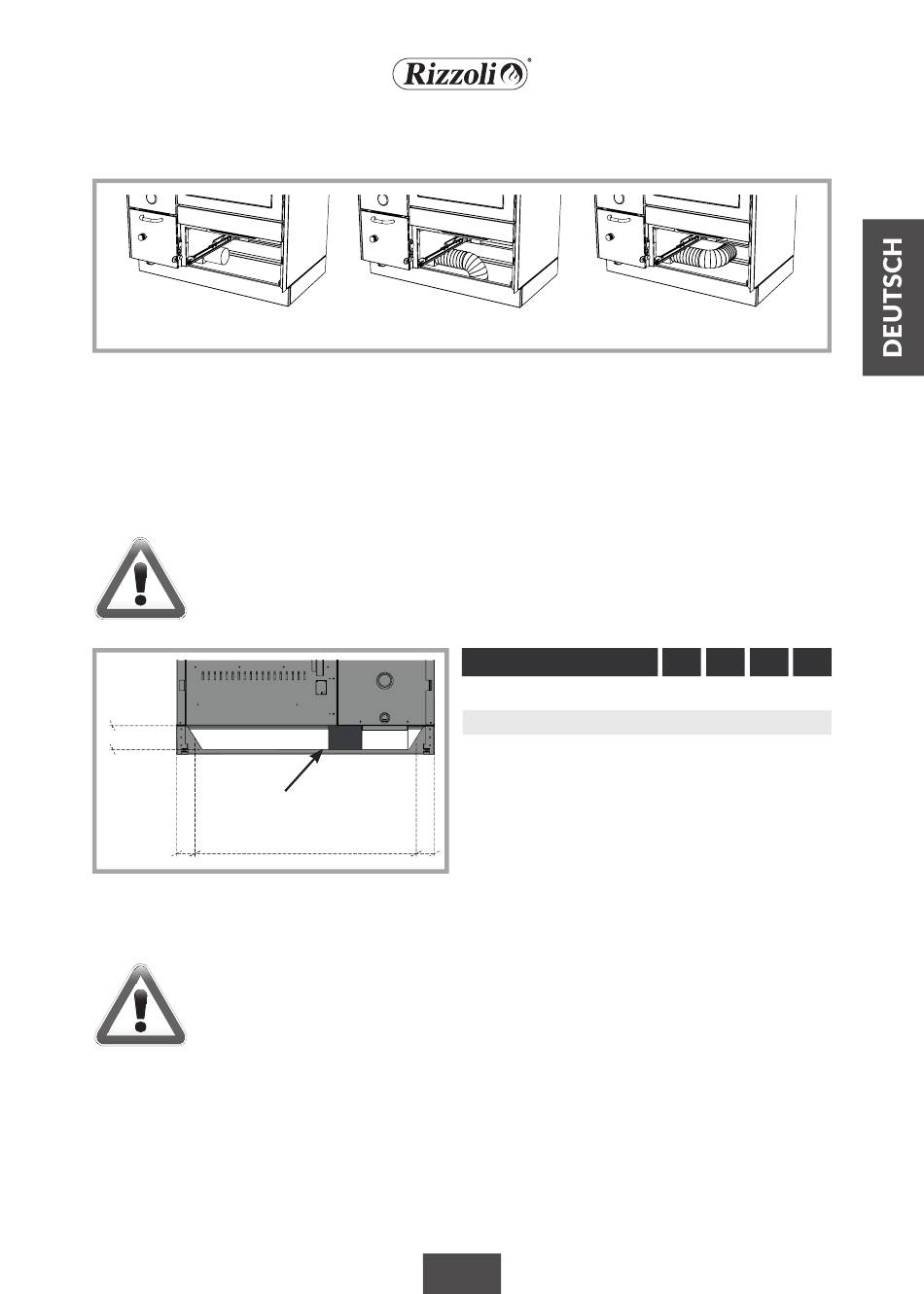

Abb. 14 - Anschlussmöglichkeiten der Frischluftzufuhr am Zentralheizungsherd. A = Externe Frischluftzufuhr
nicht angeschlossen, B = Externe Frischluftzufuhr Anschluss in Bodenhöhe, C = Externe Fri-
schluftzufuhr Wandanschluss
Um den Anschluss zu erleichtern, empfiehlt es
sich, die externe Frischluftzufuhr entweder über
den Boden oder an der Rückwand des Herdes, in
Sockelhöhe, je nach Modell (siehe Tabelle 3 und
ACHTUNG! Dunstabzugshauben oder Lüftungsanlagen im Aufstellungsraum können
ebenfalls die Funktionstüchtigkeit des Herdes bei fehlender, eigens dafür vorgesehener
Frischluftklappe oder bei unterdimensionierter Frischluftzufuhr beeinträchtigen.
A
Eingang externe Frischluftzufuhr
B
Abb. 15 - Rückansicht des Sockels und Angaben für
den Anschluss an die externe Frischluftzu-
fuhr.
ACHTUNG! Für den korrekten Betrieb von Zentralheizungsherden muss über p rüft wer-
den, dass alle Luftzugänge für den Herd, wie der der externen Frischluftzufuhr sowie der
Feuerrost, frei und nicht verstopft sind.
empfiehlt sich die Verwendung eines flexiblen An-
schlussrohres.
B
Abb. 15), vorzunehmen. Weitere Anschlusslösun-
gen sind nach vorheriger Absprache mit Rizzoli
möglich.
Modelle
RTE 60 - RTVE 60
RTE 80 - RTVE 80
RTE 90 - RTVE 90
Tabelle 3 - Maße für den Frischluftzufuhr-Anschluss.
Maße (in mm)
C B
55
C
ø
A B C
83 76 443 95
83 76 643 95
83 76 743 95
