RTE 80 - RTE 90 - RTVE 80 - RTVE 90

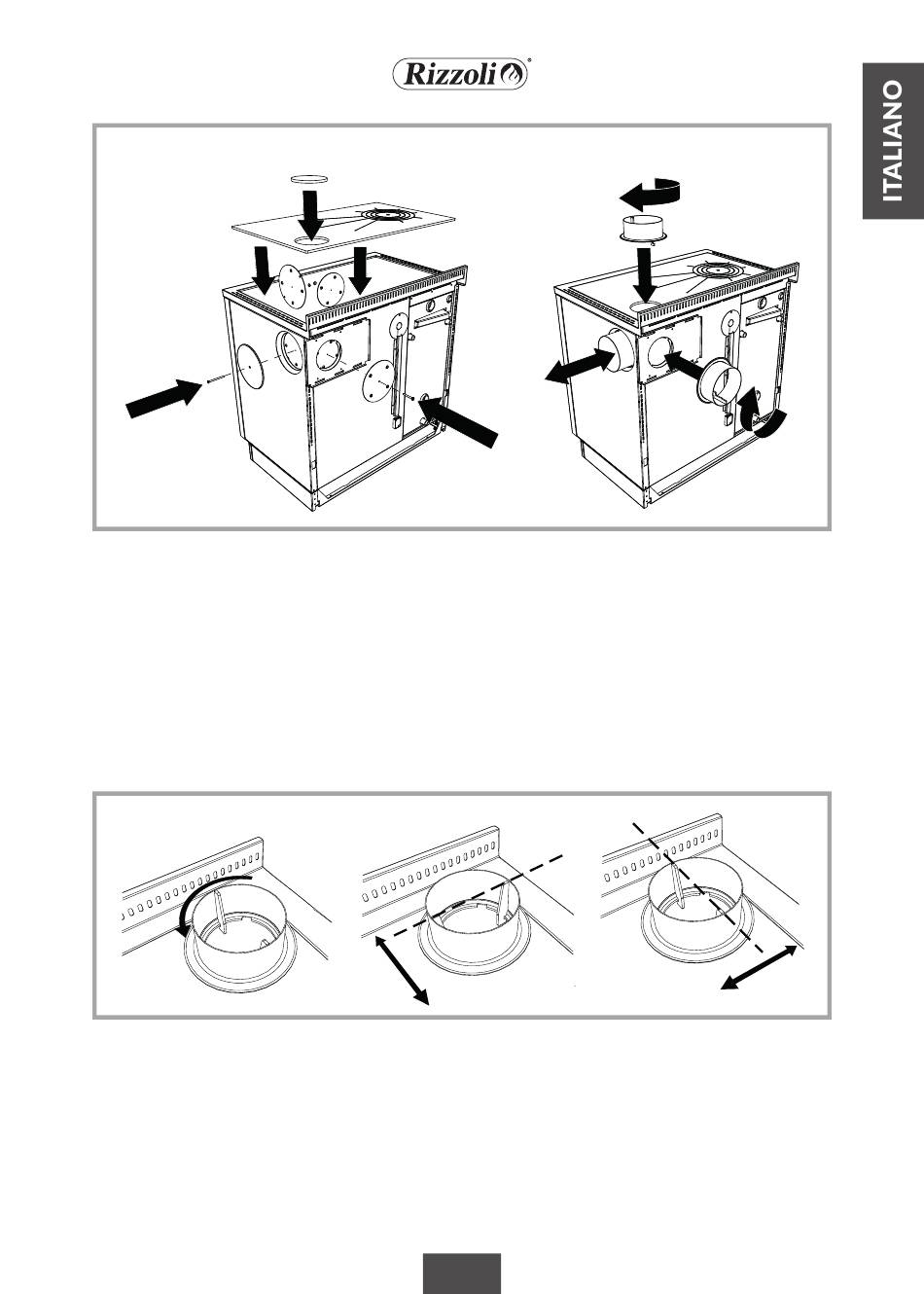

Figura 8 – Termocucina multifumo con forno, predisposizione dell'uscita fumi corretta. Si riporta l'esempio con
uscita fumi a destra. L'uscita fumi a sinistra è simmetrica.
2.9 CORRETTO ALLACCIAMENTO AL CAMINO
Se la canna fumaria parte dal piano inferiore ri-
spetto al punto di collegamento della termocucina
può essere necessario chiudere la canna fumaria
al di sotto del tubo di raccordo con del materiale
ignifugo. Nel caso in cui si abbia il camino in posi-
zione posteriore o superiore, va utilizzato l'apposi-
to connettore con attacco a baionetta. Questo va
Figura 9 – Tolleranza per uscita fumi sopra o dietro. La tolleranza dipende dall'orientamento del raccordo.
Nel caso in cui si abbia il camino in posizione late-
rale in corrispondenza di un fianco, il connettore
è di tipo scorrevole. Per sistemarlo correttamen-
te bisogna prima togliere la piastra di cottura. A
questo punto il connettore va inserito completa-
mente all'interno della termocucina a legna o del
camino, facendo in modo che l'asola di fissaggio
inserito e quindi girato in modo da restare bloc-
cato. Questo connettore permette una tolleranza
di circa 1 cm in modo da facilitare l'installazione.
La tolleranza risulta disponibile secondo una unica
direzione che dipende dall'orientamento del con-
nettore (vedi figura 9).
Y
+/-
10 mm
resti dalla parte della termocucina. Quindi si può
posizionare la termocucina, estrarre opportuna-
mente il connettore in modo che vada a collegare
la termocucina con il camino. Poi occorre piegare
l'asola di fissaggio e bloccare il tutto con il fermo a
vite apposito (vedi figura 10).
9
X
+/-
10 mm
