Elektrische Spezifikationen
Bandbreite (-3 dB):
800 MHz
Teilungsfaktor:
10 : 1
Eigenanstiegszeit (10%-90%): 437 ps
Verstärkungsgenauigkeit: ±2%
Maximale Eingangsspannung
(jeder Eingang zu Masse): ±40 V
Maximale differentielle Eingangsspannung
(DC + AC Spitze):
Maximale Gleichtakt-
eingangsspannung
±30 V
Eingangswiderstand bzw. Eingangskapazität
jeder Eingang zu Masse:
100 kΩ, 2 pF
zwischen den Eingängen:
200 kΩ, 1 pF
Ausgangsspannung:
±1,5 V (in 50 Ω)
Offset (typischl):
±5 mV
CMRR (typisch):
-60 dB bei 60 Hz,
-15 dB bei 500 MHz
Spannungsversorgung:
9V Batterie oder USB Anschluss
Adapter (5 V ... 9 V, 300 mA)
1
7
8

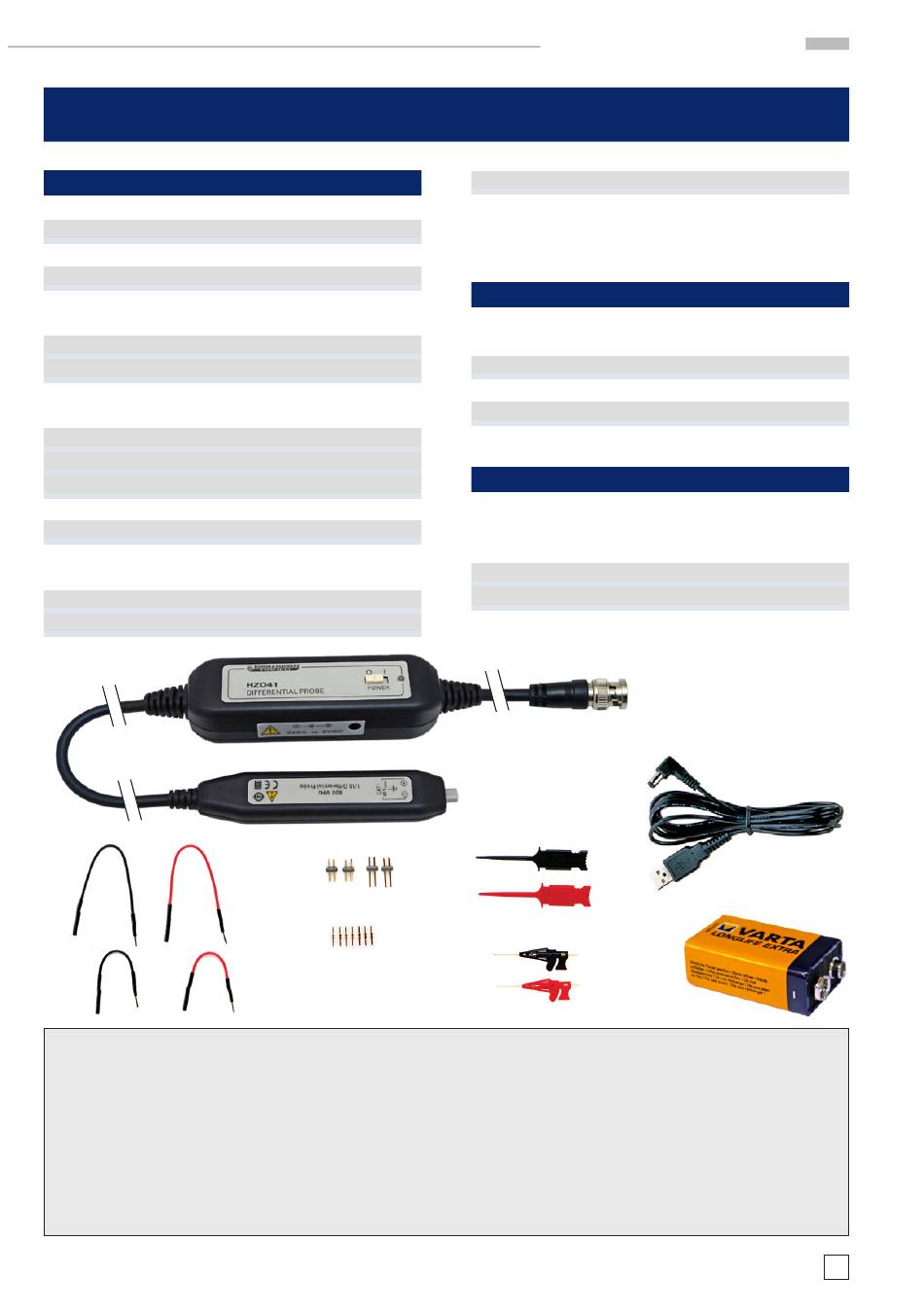

Der HZO41 Differenztastkopf besteht aus:
1 HZO41 800 MHz Differenztastkopf 1 Stück
2 EZ-Haken, rot
EZ-Haken, schwarz
3 Micro IC-Clip, rot
Micro IC-Clip, schwarz
4 Signal Pins, einfach
5 Signal Pins, doppelt, 16,8 mm
6 Signal Pins, doppelt, 12,8 mm
TEcHniScHE DaTEn
bei 23 °C nach einer Aufwärmzeit von 30 Minuten
±15 V
6
4
1 Stück
1 Stück
1 Stück
Technische Daten
1 Stück
6 Stück
2 Stück
2 Stück
typ. Batterielebensdauer: 4,5 Stunden (Alkali Batterie)
Batterie/Spannungsvers.: Die Spannung muss größer 4,5 V
Mechanische Spezifikationen
ungefähres Gewicht:
BNC Kabellänge:
Länge der Eingangskabel: 15 cm
Abmasse (LxWxH):
Umgebungs Spezifikationen
Temperaturbereich
in Betrieb:
außer Betrieb:
Einsatzhöhe in Betrieb:
außer Betrieb:
Luftfeuchtigkeitsbereich: 25 - 85%
5
2
3
7 Verlängerungskabel, 10 cm, rot
Verlängerungskabel, 10 cm, schwarz 1 Stück
8 Verlängerungskabel, 5 cm, rot
Verlängerungskabel, 5 cm, schwarz
9 USB Kabel (2 m)
10 V Batterie
Handbuch
T e c h n i s c h e D a t e n
und kleiner als 12 V sein, sonst
kann der Tastkopf zerstört werden
170 g
(ohne Batterie und Zubehör)
120 cm
111 x 22 x 14 mm
+5 °C bis +40 °C
-20 °C bis +70 °C
3000 m
15300 m
1 0
