Hameg Instruments HZ 109 Bedienungsanleitung
Differential-tastkopf für oszilloskope
Verwandte Anleitungen für Hameg Instruments HZ 109
Inhaltszusammenfassung für Hameg Instruments HZ 109

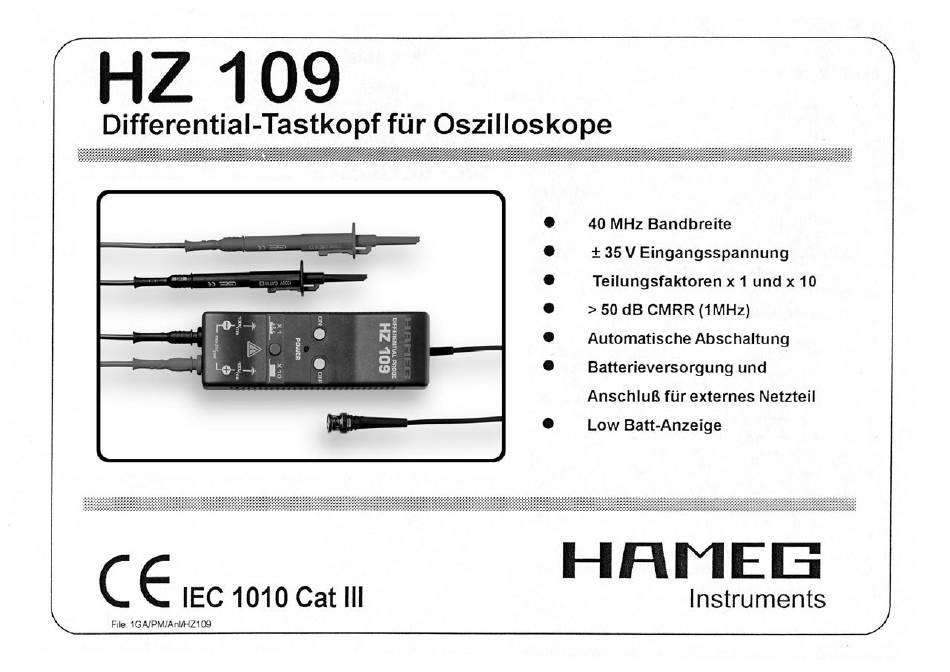

- Seite 1 Differential-Tastkopf für Oszilloskope 40 MHz Bandbreite ± 35 V Eingangsspannung Teilungsfaktoren x 1 und x 10 > 50 dB CMRR (IMHz) Automatische Abschaltung Batterieversorgung Anschluß für externes Netzteil Low Batt-Anzeige I-IRIVIEG IEC 1010 Cat Ill Instruments File: IGAJPWAntn-4Z109...
-
Seite 2: Inhaltsverzeichnis
Verwendete Symbole Inhaltsverzeichnis Auf dem Tastkopf und in dieser Anleitung werden folgen- Verwendete Symbole, allgemeine Sicherheitshinweise Sicherheits - Symbole verwendet: Aufbau Differential-Tastkopfes Lieferumfang Technische Daten Bedienung Wartung Reparatur Beispiele für den Einsatz von Differential-Tastköpfen Warnung vor einer Gefahrenstelle. Bitte lesen Sie die Bedienungsanleitung 1. -
Seite 3: Aufbau Des Differential-Tastkopfes
3. Lieferumfang Aufbau des Differential-Tastkopfes Zum Lieferumfang des Differential-Tastkopfes gehören: Differential-Tastkopf OUTPUT 9 V-Blockbatterie 6LF22 max. ± 3.5 V Sicherheits-Meßleitungen 50 cm (rot und schwarz) Federhaken (rot und schwarz) Buchse für externe Bedienanleitung Stromversorgung (Beste11-Nr.102-95820 12 V DC 30 mA DIFFERENTIAL PROBE 4. -
Seite 4: Bedienung
5. Bedienung des Gerätes Vor dem ersten Gebrauch des Differential-Tastkopfes lesen Sie bitte sorgfältig die Sicherheitshinweise am Anfang dieser Bedienungsanleitung durch. Einbau oder Wechsel der 9V-Batterie Vor der ersten Benutzung des Gerätes ist die zum Lieferumfang gehörende Batterie in das Batteriefach einzusetzen und über den Kronenclip anzuschließen. - Seite 5 Anschließen des Tastkopfes Beachten Sie bitte vor dem Anschluß des Tastkopfes die Sicherheitshinweise am Anfang dieses Handbuches! Der Tastkopfausgang ist über das Koaxialkabel mit dem BNC-Stecker an den Eingang des Oszilloskopes anzu- schließen. DerEingangswiderstand desOszilloskopes soliteI MOhm betragen. U mdie angegebenen U bertragungsparameter gewährleisten,sollte bei diesemhochohmigen Anschlußdas Kabel nicht wesentlichverlängertwerden.
-
Seite 6: Wartung Und Reparatur
Wahl des Teilungsfaktors Der Tastkopf bietet die Möglichkeit zwei Teilungsfaktorenzu wählen: x lund x 10. Bei Wahl des Teilungsfaktors ( Schalter gedrückt) ist die Spannungan den Eingängen = der am Oszilloskop abgelesenen Spannung. Bei Wahl des Teilungsfaktors x 10 ( Schalter nicht gedrückt) ist die Spannung an den Eingängen= amOszilloskop abgelesene Spannungx 10. -
Seite 7: Beispiele Für Den Einsatz
7. Beispiele für den Einsatz von Differential-Tastköpfen Bezugspotential und Sicherheit Bei vielenoszilloskopischenMessungen an Netzteilen,an Schaltreglern.Motorsteuerungen, T hyristorenOder power-MOSFETs stört der Massebezug.Weil das netzbetriebene Oszilloskop über den Schutzleiter erdbezogen ist, müssenauch die Bezugspunkteder Messungenauf diesem Potential liegen. Sind diese Bedingungennicht gegeben, kann es beim Verbinden von Oszilloskop und Signalquelle zum Kurzschluß... - Seite 8 Erdschleifen und Gleichtaktspannungen Obwohl in vielen Fällen die Erde Zwar als gemeinsamer Bezugspunkt prinzipiell genutzt werden kann, ist das aber nicht an der gleichen räumlichen Stelle möglich. Dadurch können Erdschleifen auftreten. Das heißt, daß zwischen dem Erd- potential der zu untersuchenden Schaltung und dem Erdpotential des Oszilloskopes...
