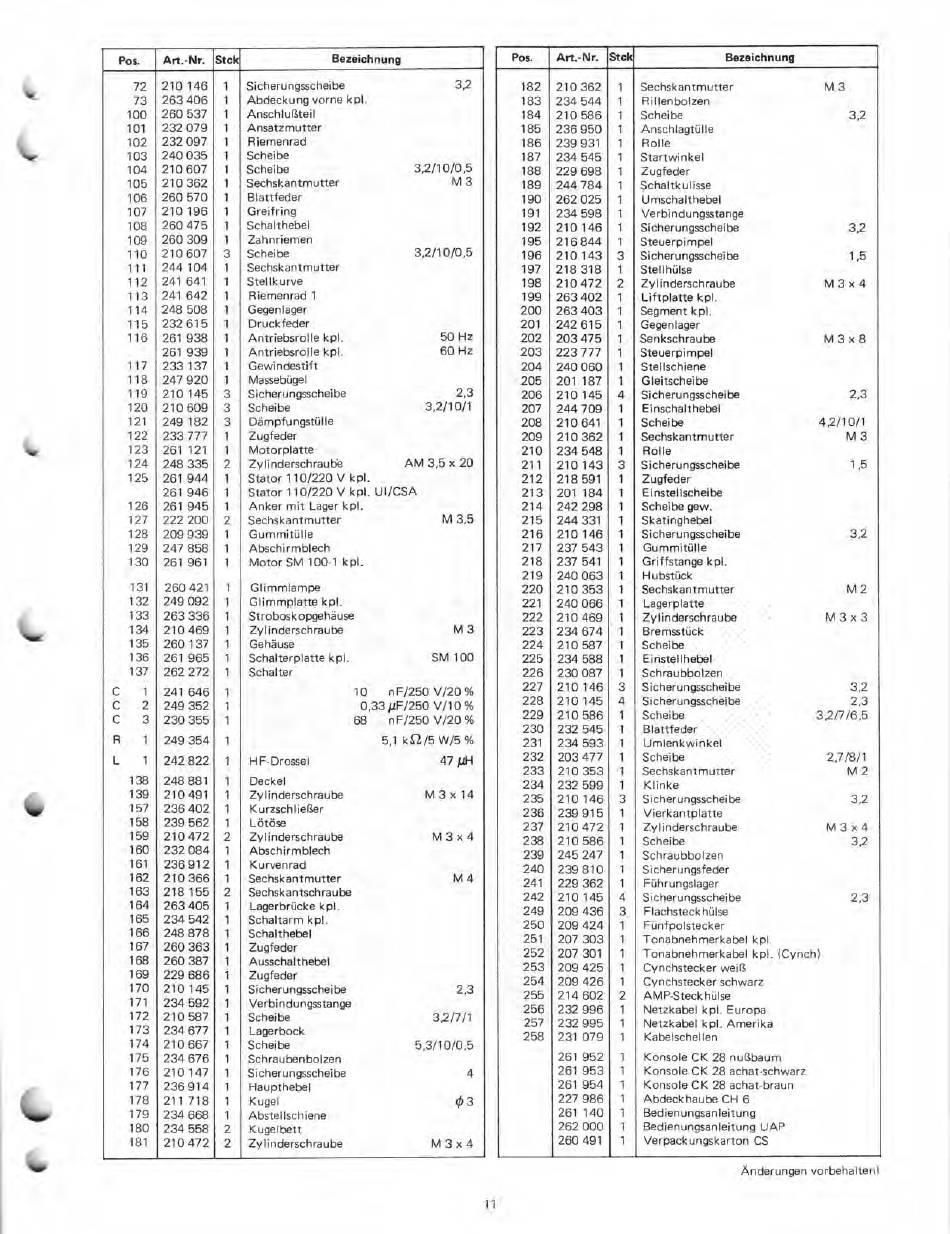

Dual 522 Serviceanleitung Seite 11

Pos. Art.-Nr. Stck
Bezeichnung
72 210 146 1
Sicherungsscheibe
3,2
73 263 406 1
Abdeckung vorne kpl.
100
260 537 1
Anschlußteil
101 232 079 1
Ansatzmutter
102
232 097 1 Riemenrad
103
240 035 1 Scheibe
104 210 607 1 Scheibe
3,2/10/0,5
105
210 362 1
Sechskantmutter
M 3
106
260 570 1 Blattfeder
107 210 196 1 Greifring
108 260 475 1 Schalthebel
109
260 309 1 Zahnriemen
110
210 607 3 Scheibe
3,2/10/0,5
111 244 104 1
Sechskantmutter
112 241 641 1 Stellkurve
113 241 642 1 Riemenrad 1
114
248 508 1 Gegenlager
115
232 615 1 Druckfeder
116 261 938
1 Antriebsrolle kpl.
50 Hz
261 939
1 Antriebsrolle kpl.
60 Hz
117 233 137 1 Gewindestift
118 247 920 1 Massebügel
119 210 145 3 Sicherungsscheibe
2,3
120 210 609 3 Scheibe
3,2/10/1
121 249 182 3
Dämpfungstülle
122 233 777 1 Zugfeder
123 261 121 1 Motorplatte
124 248 335
2
Zylinderschraube
AM 3,5 x 20
125
261 944 1
Stator 110/220V kpl.
261 946 1
Stator 110/220V kpl. Ul/CSA
126 261 945 1 Anker mit Lager kpl.
127 222 200 2 Sechskantmutter
M 3,5
128 209 939 1 Gummitülle
129 247 858
1
Abschirmblech
130
261 961 1
Motor SM 100-1 kpl.
131 260 421 1 Glimmlampe
132
249 092 1 Glimmplatte kpl.
133 263 336 1 Stroboskopgehäuse
134 210 469 1 Zylinderschraube
M3
135 260 137 1 Gehäuse
136
261 965 1 Schalterplatte kpl.
SM 100
137 262 272 1 Schalter
C 1 241 646 1 10 n F/250 V/20 %
C 2 249 352 1 0,3311F/250 V/10 %
C 3 230 355 1 68 n F/250 V/20 %
R 1 249 354
1
5,1 kS2 /5 W/5 %
L
1 242 822 1 HF-Drossel 47
im
138 248 881 1 Deckel
139 210 491 1
Zylinderschraube
M 3 x 14
157
236 402 1 Kurzschließer
158
239 562 1 Lötöse
159 210 472 2
Zylinderschraube M 3 x 4
160 232 084 1
Abschirmblech
161 236 912 1
Kurvenrad
162
210 366 1 Sechskantmutter M 4
163
218 155 2 Sechskantschraube
164 263 405
1 Lagerbrücke kpl.
165 234 542 1
Schaltarm kpl.
166 248 878 1 Schalthebel
167
260 363 1 Zugfeder
168
260 387 1 Ausschalthebel
169 229 686
1 Zugfeder
170 210 145
1 Sicherungsscheibe
2,3
171
234 592 1 Verbindungsstange
172 210 587
1 Scheibe 32/7/1
173
234 677 1
Lagerbock
174
210 667 1
Scheibe 5,3/10/0,5
175
234 676 1 Schraubenbolzen
176 210 147 1
Sicherungsscheibe 4
177 236 914
1 Haupthebel
178 211 718
1 Kugel Ø3
179 234 668
1 Abstellschiene
180 234 558 2
Kugelbett
181 210 472
2 Zylinderschraube M 3 x 4
Pos. Art.-Nr. Stck Bezeichnung
182 210 362 1 Sechskantmutter M 3
183 234 544 1 Rillenbolzen
184 210 586 1 Scheibe 32
185 236 950 1 Anschlagtülle
186 239 931 1 Rolle
187 234 545 1 Startwinkel
188 229 698 1 Zugfeder
189 244 784 1 Schaltkulisse
190 262 025 1 Umschalthebel
191 234 598 1 Verbindungsstange
192 210 146 1 Sicherungsscheibe
3,2
195 216 844 1 Steuerpimpel
196 210 143 3 Sicherungsscheibe 1,5
197 218 318 1 Stellhülse
198 210 472 2 Zylinderschraube M 3 x 4
199 263 402
1 Liftplatte kpl.
200 263 403 1
Segment kpl.
201 242 615 1 Gegenlager
202 203 475 1 Senkschraube M 3 x 8
203
223 777 1 Steuerpimpel
204 240 060
1
Stellschiene
205 201 187 1 Gleitscheibe
206 210 145 4 Sicherungsscheibe 2,3
207 244 709 1 Einschalthebel
208 210 641 1 Scheibe
42/10/1
209
210 362 1 Sechskantmutter M 3
210 234 548 1 Rolle
211 210 143 3 Sicherungsscheibe 1,5
212 218 591 1 Zugfeder
213 201 184 1 Einstellscheibe
214
242 298 1
Scheibe gew.
215 244 331 1 Skatinghebel
216 210 146 1 Sicherungsscheibe 3,2
217 237 543 1 Gummitülle
218 237 541 1 Griffstange kpl.
219 240 063 1 Hubstück
220 210 353 1 Sechskantmutter
M 2
221
240 066 1 Lagerplatte
222 210 469 1 Zylinderschraube
M 3 x 3
223 234 674 1 Bremsstück
224 210 587 1 Scheibe
225 234 588 1 Einstellhebel
226 230 087 1 Schraubbolzen
227 210 146 3 Sicherungsscheibe 3,2
228 210 145 4 Sicherungsscheibe 2,3
229 210 586 1 Scheibe 32/7/6,5
230 232 545 1 Blattfeder
231 234 593 1 Umlenkwinkel
232 203 477 1 Scheibe 2,7/8/1
233 210 353 1 Sechskantmutter M 2
234 232 599 1 Klinke
235 210 146 3 Sicherungsscheibe 3,2
236 239 915 1 Vierkantplatte
237 210 472 1 Zylinderschraube M 3 x 4
238 210 586 1 Scheibe
3,2
239 245 247 1 Schraubbolzen
240 239 810 1 Sicherungsfeder
241 229 362 1 Führungslager
242 210 145 4 Sicherungsscheibe
2,3
249 209 436 3 Flachsteckhülse
250 209 424 1 Fünfpolstecker
251 207 303 1 Tonabnehmerkabel kpl.
252 207 301 1 Tonabnehmerkabel kpl. (Cynch)
253 209 425 1 Cynchstecker weiß
254
209 426 1
Cynchstecker schwarz
255 214 602 2
AMP-Steckhülse
256 232 996 1 Netzkabel kpl. Europa
257 232 995 1 Netzkabel kpl. Amerika
258 231 079
1 Kabelschellen
261 952 1 Konsole CK 28 nußbaum
261 953 1 Konsole CK 28 achat-schwarz
261 954 1 Konsole CK 28 achat-braun
227 986 1 Abdeckhaube CH 6
261 140 1 Bedienungsanleitung
262 000 1 Bedienungsanleitung UAP
260 491 1 Verpackungskarton CS
11
