Einstellen der linken Neutralstellung
der Hydraulikpumpe
1. Lockern Sie die Sicherungsmuttern an den
Kugelgelenken der Pumpsteuerungsstange (Bild 74).
2. Lassen Sie den Motor an, schieben Sie
den Gasbedienungshebel in die Mitte
und lösen Sie die Feststellbremse. Siehe
Anlassen und Abstellen des Motors (Seite 20).
Hinweis: Während Sie Einstellungen vornehmen,
muss sich der Fahrantriebshebel in der Neutralstellung
befinden.
Hinweis: Die vordere Mutter an der Pumpenstange
besitzt ein Linksgewinde.
3. Stellen Sie die Länge der Pumpstange ein, indem
Sie die Doppelmuttern an der Stange so weit in die
entsprechende Richtung drehen, bis das Rad stillsteht
oder sich leicht zurückdreht (Bild 74).
4. Bewegen Sie den Fahrantriebshebel nach vorne und
zurück und dann wieder in die Neutralstellung. Das
Rad darf sich nicht mehr drehen, kann sich aber leicht
rückwärts drehen.

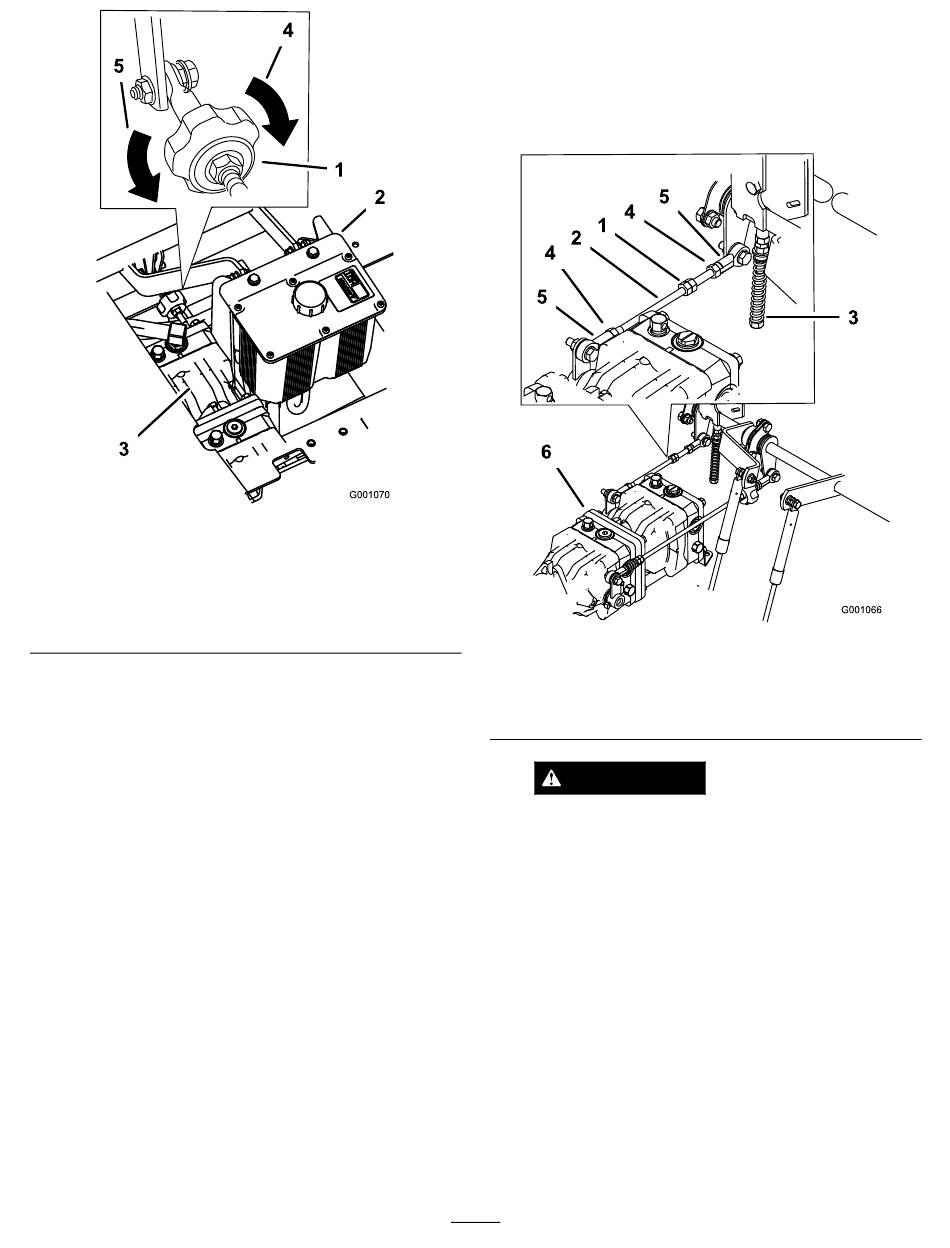

Bild 73
4. In diese Richtung drehen
für Spur rechts
5. In diese Richtung drehen
für Spur links
5. Bewegen Sie den Gasbedienungshebel auf Schnell".
Achten Sie darauf, dass das Rad stillsteht oder leicht
rückwärts läuft, und nehmen Sie bei Bedarf die
entsprechenden Einstellungen vor.
6. Ziehen Sie die Klemmmuttern an den Kugelgelenken
fest (Bild 74).
1. Doppelmuttern
2. Pumpenstange
3. Einstellschraube
WARNUNG:
Bei angeschlossenem Überbrückungskabel
kann die Elektroanlage keine Notabschaltung
vornehmen.
• Nach den Einstellungen ziehen
Sie das Überbrückungskabel vom
Kabelbaumstecker ab und schließen Sie
den Stecker an den Sitzschalter an.
• Nehmen Sie diese Maschine nie mit
Überbrückungskabel und überbrücktem
Sitzschalter in Betrieb.
7. Stellen Sie den Motor ab, wenn Sie beide
Leerlaufstellungen der Pumpe vorgenommen haben.
8. Ziehen Sie das Überbrückungskabel vom
Kabelbaumstecker ab und schließen Sie den Stecker an
den Sitzschalter an.
55
Bild 74
4. Sicherungsmutter
5. Kugelgelenk
6. Pumpe
