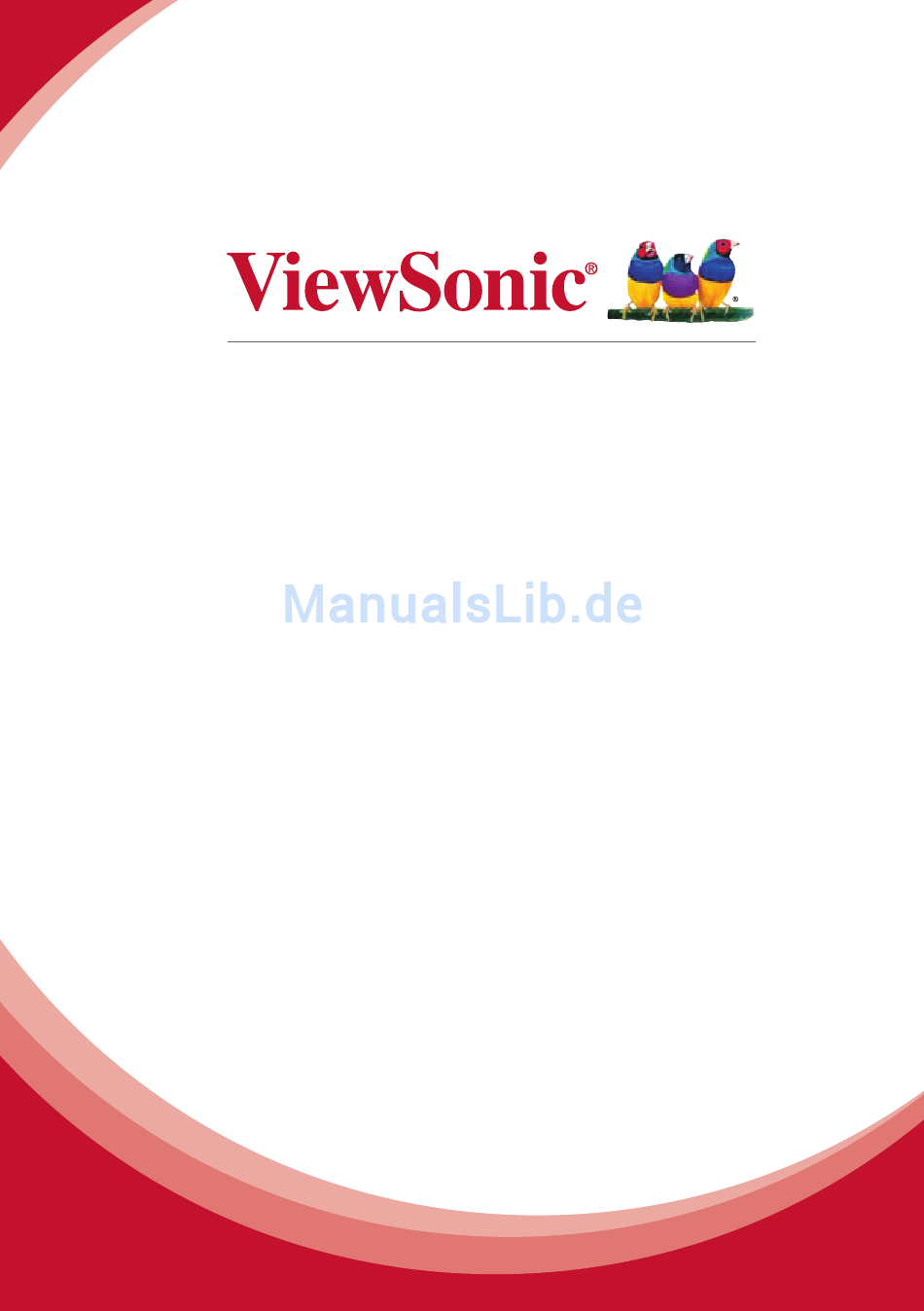

- Seite 1 PLED-W600/PLED-W800 LED-Projektor Bedienungsanleitung Modellnummer VS15897/VS15898...
- Seite 2 Vielen Dank, dass Sie sich für ViewSonic entschieden haben Mit mehr als 25 Jahren als weltweit führender Anbieter visueller Lösungen verfolgt ViewSonic das Ziel, die Erwartungen der Welt an Technologieentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic glauben, dass unsere Produkte das Potenzial besitzen, einen positiven Einfluss auf die Welt zu haben;...
-
Seite 3: Übereinstimmungserklärung
Übereinstimmungserklärung FCC-Hinweise Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen. Dieses Gerät wurde geprüft und erfüllt die Anforderungen für Digitalgeräte der Klasse B gemäß... -
Seite 4: Rohs2-Konformitätserklärung
RoHS2-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;... -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise 1. Lesen Sie diese Hinweise. 2. Bewahren Sie diese Hinweise auf. 3. Beachten Sie alle Warnungen. 4. Folgen Sie allen Anweisungen 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Mit einem weichen, trockenen Tuch reinigen. 7. - Seite 6 Microsoft, Windows und das Windows-Logo sind eingetragene Warenzeichen von Microsoft Corporation in den USA und anderen Ländern. ViewSonic und das Logo mit den drei Vögeln sind eingetragene Warenzeichen von ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Association. DPMS und DDC sind Markenzeichen von VESA.
-
Seite 7: Produktregistrierung
Produktregistrierung Bitte besuchen Sie die ViewSonic-Internetseiten Ihrer Region und registrieren Sie Ihr Produkt online; so bleiben Sie über künftige Vorgaben zu Ihrem Produkt auf dem Laufenden und erhalten zusätzliche Informationen automatisch. Sie können das Produktregistrierungsformular auch mit Hilfe der ViewSonic-CD ausdrucken. -
Seite 8: Inhaltsverzeichnis
Inhaltsverzeichnis Systemeinstellungen aufrufen ....26 Einführung USB-Anzeige ........27 Lieferumfang .......... 9 WLAN-Anzeige ........28 Produkt – Übersicht ......10 Drahtlosverbindung konfigurieren (via AP- Fernbedienung ........11 Modus) ..........29 Installation Drahtlosverbindung konfigurieren (via Client-Modus) ........30 Ein- / Ausschalten ......... 12 Medienstreaming ........ -
Seite 9: Einführung
Copyright © 2011, ViewSonic Corporation. All rights reserved. All trademarks, registered or otherwise, are the property of their respective companies. Disclaimer: ViewSonic Corporation shall not be liable for technical or editorial reeors or omissions contained herein; nor for incidental or consequential damages resulting from furnishing this meterial, or the performance or use of this product. -
Seite 10: Produkt - Übersicht
SD CARD AUDIO AV IN HDMI/MHL AUDIO SERVICE HDMI/MHL COMPUTER PLED-W800 PLED-W600 1. Kensington-Schloss 12. A/V-Eingang 2. Fokusregler 13. SD-Kartenschlitz 3. Linkstaste / Lautstärke - ( ) 14. HDMI/MHL-Anschluss 4. Ein-/Austaste ( ) 15. USB-Anschluss 5. Abwärtstaste / Audiomodus ( 16. -
Seite 11: Fernbedienung
Fernbedienung 1. Power 2. My Button HDMI* Computer* Media/USB* 6. Auto Sync* Source* 8. Aufwärts / Trapezkorrektur 9. Enter 10. Links 11. Rechts 12. Abwärts / Trapezkorrektur 13. Menü 14. Pattern 15. Beenden Rücklauf* Vorheriges* Nächstes* Schnellvorlauf* Pause* Wiedergabe* Stopp* 23. -
Seite 12: Installation
Installation Ein- / Ausschalten 1. Schließen Sie das Netzkabel am Netzeingang des Projektors an. 2. Schließen Sie den Stecker am Ende des Netzkabels an eine Steckdose an. Die Status- LED leuchtet im Bereitschaftsmodus rot. 3. Drücken Sie zum Ein- oder Ausschalten des Projektors die Power-Taste ( ). -
Seite 13: Projektionsbild Anpassen
Projektionsbild anpassen Größe der Projektionsfläche Projektionsabstand 16:10-Projektionsfläche (Zoll) (Meter) (Zoll) (Meter) 0,61 28,5 0,72 0,81 38,0 0,96 1,02 47,5 1,21 1,22 57,0 1,45 1,42 66,5 1,69 1,63 76,0 1,93 1,83 85,5 2,17 2,03 95,0 2,41 2,54 118,7 3,02 Passen Sie den Fokus an, bis das Bild klar angezeigt wird. -
Seite 14: Eingangsquelle Anschließen - Hdmi/Mhl Oder Computer
Eingangsquelle anschließen – HDMI/MHL oder COMPUTER HDMI/MHL-Verbindung An Notebook/Computer anschließen An Mobilgeräte anschließen COMPUTER-Verbindung (nur PLED-W800) An Notebook/Computer anschließen 1. Schließen Sie das COMPUTER/HDMI-Gerät über ein geeignetes Kabel an. 2. Drücken Sie nach Einschalten des Projektors zur Auswahl der geeigneten Eingangsquelle die SOURCE-Taste am Bedienfeld oder die HDMI/COMP.-Taste an der Fernbedienung. -
Seite 15: Eingangsquelle Anschließen - Composite Av In (Nur Pled-W800)
Eingangsquelle anschließen – Composite AV IN (nur PLED-W800) *AV-Kabel ist Für Video- optionales Zubehör undAudioeingabe An DVD-Player anschließen An iPod touch 5 anschließen 1. Verbinden Sie die AV-Eingangsquelle. 2. Drücken Sie nach dem Einschalten des Projektors zur Auswahl der geeigneten Eingangsquelle die SOURCE-Taste am Bedienfeld. -
Seite 16: Usb-Flash-Laufwerk Einstecken (Nur Pled-W800)
USB-Flash-Laufwerk einstecken (nur PLED-W800) Stecken Sie ein USB-Flash-Laufwerk in den USB-Anschluss an der Rückseite des Projektors. Unterstützt USB-Flash-Laufwerke mit FAT32- und NTFS-Format. Projektor montieren Schrauben Sie ein herkömmliches Stativ in das Schraubenloch am Projektor. Stativ-Schraubenloch *Herkömmliches Stativ Das Stativ ist optionales Zubehör. ... -
Seite 17: Multimedia-Menü Verwenden (Nur Pled-W800)
Multimedia-Menü verwenden (nur PLED-W800) So bedienen Sie das Multimedia-Menü Fernbedienung Startmenü Aufwärtstaste Enter-Taste Rechtstaste Linkstaste Abwärtstaste Drücken Sie zur Auswahl des Menüelements, auf das Sie Menütaste Beenden-Taste zugreifen möchten, ; drücken Sie zum Aufrufen des Menübildschirms Enter/ Bedienfeld Hinweis Ein Tastenhinweis erscheint im unteren Bereich der meisten Bildschirme. Hinweise können je nach aktuellem Modus variieren. -
Seite 18: Multimedia-Untermenü
Multimedia-Untermenü Foto-Menü Video-Menü Audio-Menü Dokument-Menü Interner Speicher Interner Speicher ist eine Form eines Computerdatenspeichers. Dateitransfer Dateitransfer kann über ein einzelnes USB-Kabel (Typ A zu Typ A) Daten Ihres Computers in den internen Speicher des Projektors übertragen. ihr Computer erkennt den internen Speicher des Projektors als Speichergerät an. 1. -
Seite 19: Fotos Betrachten
Fotos betrachten Bitte gehen Sie zum Ansehen von Fotos von USB-Flash-Laufwerken oder SD-Karten wie folgt vor: Datenquelle wählen Startmenü aufrufen Auswählen von Datenquelle COLOR COLOR MENU/ MENU/ EXIT EXIT AUDIO AUDIO COLOR MENU/ EXIT AUDIO [Foto] wählen COLOR MENU/ EXIT AUDIO Fotodatei wählen Dateivorschau... -
Seite 20: Fotoeinstellungen
Vollbildanzeige Falls die Diaschaufunktion aktiviert ist, werden Fotos kontinuierlich bei spezifischen Intervallen wiedergegeben. Der Tastenhinweis wird ausgeblendet, wenn das Tastenfeld 3 Sekunden nicht verwendet wird. Drücken Sie zur Anzeige des Tastenhinweises eine beliebige Taste. Hinweise zum Ändern der Diaschaueinstellungen finden Sie unter Fotoeinstellungen weiter unten. -
Seite 21: Videos Wiedergeben
Videos wiedergeben Bitte gehen Sie zum Wiedergeben von Videos von USB-Flash-Laufwerken oder SD-Karten wie folgt vor: Datenquelle wählen Startmenü aufrufen Auswählen von Datenquelle COLOR COLOR MENU/ MENU/ EXIT EXIT AUDIO AUDIO COLOR MENU/ EXIT AUDIO [Video] wählen COLOR MENU/ EXIT AUDIO Videodatei wählen COLOR... -
Seite 22: Video-Wiedergabemodus
Videowiedergabemodus Der Tastenhinweis wird ausgeblendet, wenn das Tastenfeld 3 Sekunden nicht verwendet wird. Drücken Sie zur Anzeige des Tastenhinweises eine beliebige Taste. Drücken Sie während der Videowiedergabe zum Anpassen der Lautstärke an der Fernbedienung oder am Bedienfeld. Mit Enter wählen Sie das Menüelement. ... -
Seite 23: Musik Wiedergeben
Musik wiedergeben Bitte gehen Sie zum Wiedergeben von Musik von USB-Flash-Laufwerken oder SD-Karten wie folgt vor: Datenquelle wählen Startmenü aufrufen Auswählen von Datenquelle COLOR COLOR MENU/ MENU/ EXIT EXIT AUDIO AUDIO COLOR MENU/ EXIT AUDIO [Audio] wählen COLOR MENU/ EXIT AUDIO Audiodatei wählen COLOR... -
Seite 24: Musik-Wiedergabemodus
Musikwiedergabemodus Drücken Sie während der Musikwiedergabe zum Anpassen der Lautstärke an der Fernbedienung oder am Bedienfeld. Mit Exit kehren Sie zur Musikdateiliste zurück. Wiedergeben Stopp Pause Schnellvorlauf Rücklauf Nächste Audiodatei Vorherige Audiodatei Wiederholen Musikeinstellungen Startmenü aufrufen [Audio] wählen COLOR COLOR MENU/... -
Seite 25: Dokumente Betrachten
Dokumente betrachten Bitte gehen Sie zum Ansehen von Dokumenten von USB-Flash-Laufwerken oder SD- Karten wie folgt vor: Datenquelle wählen Startmenü aufrufen Auswählen von Datenquelle COLOR COLOR MENU/ MENU/ EXIT EXIT AUDIO AUDIO COLOR MENU/ EXIT AUDIO [Dokument] wählen COLOR MENU/ EXIT AUDIO Datei wählen... -
Seite 26: Anzeigemodus
Anzeigemodus Der Tastenhinweis wird ausgeblendet, wenn das Tastenfeld 3 Sekunden nicht verwendet wird. Drücken Sie zur Anzeige des Tastenhinweises eine beliebige Taste. Navigieren Sie mit t/u zwischen den Tastenoptionen. Mit Enter wählen Sie das Menüelement. Mit Exit kehren Sie zur Dokumentendateiliste zurück. ... -
Seite 27: Usb-Anzeige
USB-Anzeige Gehen Sie zum Projizieren Ihres Computerbildschirms wie folgt vor: Startmenü aufrufen Installieren Sie bei der ersten Verwendung der Funktion USB- Anzeige die Software und führen Folgendes aus: Bei Windows-Betriebssystemen:vPresenter_USB_Win.exe. Bei Macintosh-Betriebssystemen:vPresenter_USB_Mac-And- Driver-Installer. Anzeige erweitern ist bei Windows 8/8.1 nicht verfügbar. ... -
Seite 28: Wlan-Anzeige
WLAN-Anzeige Beim ersten Einsatz der Funktion WLAN-Anzeige laden Sie die Applikation vPresenter auf Ihr Mobilgerät herunter und installieren sie. Laden Sie die vPresenter-Applikation aus dem Play Store, App Store oder vom PLED-W800-Server herunter und installieren sie. Anzeige erweitern ist bei Windows 8/8.1 nicht verfügbar. ... -
Seite 29: Drahtlosverbindung Konfigurieren (Via Ap-Modus)
Drahtlosverbindung konfigurieren (via AP-Modus) Gehen Sie zum Zugreifen auf Smart-Anzeige an Ihrem Gerät per AP-Modusverbindung wie folgt vor: WLAN-Dongle anschließen Startmenü aufrufen WLAN-Dongle ist optionales Zubehör) COLOR MENU/ EXIT AUDIO [WLAN] wählen [AP-Modus] wählen [Einstellungen] wählen COLOR COLOR MENU/ MENU/ EXIT EXIT AUDIO... -
Seite 30: Drahtlosverbindung Konfigurieren (Via Client-Modus)
Drahtlosverbindung konfigurieren (via Client-Modus) Gehen Sie zum Zugreifen auf Smart-Anzeige an Ihrem Gerät per Client-Modusverbindung wie folgt vor: WLAN-Dongle anschließen Startmenü aufrufen WLAN-Dongle ist optionales Zubehör) COLOR MENU/ EXIT AUDIO [WLAN] wählen [Client-Modus] wählen [Einstellungen] wählen COLOR COLOR MENU/ MENU/ EXIT EXIT AUDIO... -
Seite 31: Medienstreaming
Medienstreaming Wenn Sie die Funktion Medienstreaming das erstmals verwenden, laden Sie die Applikation BubbleUPnP (Play Store) oder iMediaShare (App Store) auf Ihr Mobilgerät herunter und installieren sie. WLAN-Dongle anschließen Startmenü aufrufen [Smart-Anzeige] wählen COLOR MENU/ EXIT AUDIO COLOR MENU/ EXIT AUDIO Aktivieren Sie an Ihrem Mobilgerät die WLAN-... -
Seite 32: Bildschirmspiegelung
Bildschirmspiegelung Mit der Funktion Bildschirmspiegelung können Sie den Bildschirm des kompatiblen Mobilgerätes kabellos an der Projektionsfläche spiegeln. Diese Funktion ist nur mit kompatiblen Mobilgeräten verfügbar, die Miracast, Medienausgabe oder Bildschirmspiegelung unterstützen. Die Konfiguration zu den Verbindungsverfahren variiert je nach Benutzeroberfläche des Mobilgerätes. ... -
Seite 33: Menüeinstellungen Für Externe Eingangsquelle Anpassen
Menüeinstellungen für externe Eingangsquelle anpassen Eingangsquelle wählen Sobald ein Videoeingangsgerät verbunden und eingeschaltet ist, wechseln Sie die Eingangsquelle automatisch mit Source an der Fernbedienung oder SOURCE am Bedienfeld. Quellen sind in nachstehender Reihenfolge verfügbar: 1. HDMI/MHL 2. Video (nur PLED-W800) 3. - Seite 34 Menüelemente (PLED-W800) ANZEIGE-Menü Bild-Menü Einstellung-Menü OPTIONEN-Menü Menüelemente (PLED-W600) ANZEIGE-Menü Bild-Menü Einstellung-Menü OPTIONEN-Menü...
-
Seite 35: Hauptmenü Verwenden
Hauptmenü verwenden Einzelheiten zu Menüelementen finden Sie in der nachstehenden Tabelle. Einige Menüoptionen sind bei dem Projektor PLED-W600 nicht verfügbar. Menü Menüoption Beschreibung Wählen Sie das Seitenverhältnis der Anzeige. Bildformat Verfügbare Optionen: AUTO / 4:3 / 16:9 / 16:10 Hiermit können Sie die Overscan-Anzeige aktivieren (nur bei... -
Seite 36: Einstellungen
Menü Menüoption Beschreibung Wählen Sie die Projektorposition. Projektorposition Verfügbare Optionen: Front, Tisch / Rück, Tisch / Front, Decke / Rück, Decke Legen Sie die Position des OSD-Menüs fest. Menüposition Verfügbare Optionen: Mitte / Oben links / Oben rechts / Unten links / Unten rechts Zur automatischen Anpassung von Trapezverzerrungen des Auto-... -
Seite 37: Anhang
Anhang Liste unterstützter Mediendateien (nur PLED-W800) Bild Bildformat Profil Farbraum Größenbeschränkung YUV400 8000*6000 YUV420 8000*6000 Baseline YUV422 8000*6000 YUV440 8000*6000 YUV444 8000*6000 JPEG YUV400 YUV420 Breite <= 8000 & Höhe Progressive YUV422 <= 6000 YUV440 YUV444 Ohne Beschränkung Ohne Beschränkung 8000*6000 Audio Audioformat... - Seite 38 Video Dateiendungen Audio/ Codec Profil/Level-Unterstützung Erklärung Video Bis 1080P, 30 Bilder/s, 80 MJPEG Mb/s Unterstützt weniger als 6 Referenzbilder Bis High Profile, Level 1 – 4.1 H.264/AVC Level-Präfixparameter (1080P, 30 Bilder/s, 25 Mb/s) von CAVLC sollte sein <= 15 Nicht unterstützter Scantyp: Bis Advance Simple Profile DivX4/5/6...
- Seite 39 Audio/ Dateiendungen Codec Profil/Level-Unterstützung Erklärung Video Unterstützt AC3-HD nicht AAC-LC und HE-AAC MPEG-1 Layer I, II Audio MPEG- 1 Layer III (mp3) Unterstützt DTS-HD nicht LPCM Main Profile, Low und Main Unterstützt D-picture MPEG1 Level nicht (1080P, 30 Bilder/s, 30 Mb/s) Video Main Profile, Low und Main MPEG2...
-
Seite 40: Untertitel
Untertitel Format Schriftart Untertitelgröße Standard SRT UTF-8 / UTF-16 8 Bit bis 800 x 600 SSA/ASS Unterstützt keine gemischten Code in Untertiteldateien. Picsel Office Viewer Unterstützte Seiten-/ Dateiformat Größenbeschränkung Kommentar Version Zeilenbeschränkung PDF 1.0 PDF 1.1 Bis 1000 Seiten (eine PDF 1.2 Bis 75 MB Adobe PDF... - Seite 41 Unterstützte Seiten-/ Dateiformat Zeilenbeschränkung Größenbeschränkung Kommentar Version British PowerPoint 97 PowerPoint 2000, 2002, 2003 PowerPoint 2007(.pptx) PowerPoint 2010(.pptx) Unterstützt Bis 1000 Seiten (eine Bis 19 MB Diaschaureihenfolge Office XP Datei) PowerPoint nicht PowerPoint PowerPoint- Präsentation – 2003 und älter (.pps) PowerPoint- Präsentation –...
-
Seite 42: Technische Daten
Technische Daten Modellname PLED-W600 PLED-W800 ® Projektionssystem Auflösung WXGA (1280 x 800) IBM PCs und kompatible, Apple Macintosh, iMac und VESA- Computerkompatibilität Standards: SXGA, XGA, SVGA, VGA, WXGA NTSC (3.58/4.43), PAL (B/D/ G/H/I/M/N), SECAM (B/D/G/ K/ Videokompatibilität K1/L), HDTV (480i, 576i, 480p, 576p, 720p, 1080i, 1080p) Seitenverhältnis... -
Seite 43: Fehlerbehebung
Fehlerbehebung Falls Probleme mit dem Projektor auftreten, sehen Sie bitte in den folgenden Informationen nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme P Es wird kein Bild angezeigt Stellen Sie sicher, dass das Netzkabel richtig und sicher angeschlossen ist. -
Seite 44: Kundendienst
Kundendienst Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer Ihres Geräts. Land/Region Website Telefone E-mail www. www.viewsoniceurope.com/de/ service_deu@ Deutschland viewsoniceurope. -
Seite 45: Eingeschränkte Garantie
Betrieb außerhalb der Produktspezifikationen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 46 Garantie der Marktgängigkeit und der eignung für einen bestimmten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonic übernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust, entgangenen Gewinn, entgangene Geschäfte,...
