Inhaltszusammenfassung für ViewSonic LightStream PJD5155L

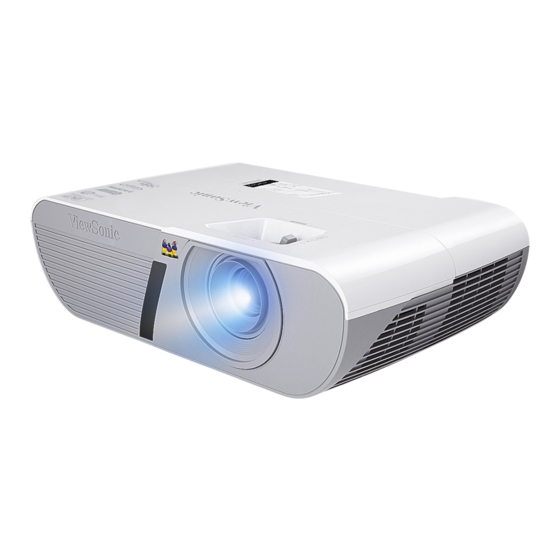

- Seite 1 PJD5155L/PJD5255L/ PJD5555LW/PJD5350LS/ PJD5550LWS DLP Projektor Bedienungsanleitung Modell Nr. VS15903/VS15906/VS15908/VS15918/VS15921...
- Seite 2 Produkte das Potenzial besitzen, einen positiven Einfluss auf die Welt zu haben; und wir sind uns sicher, dass Ihnen das von Ihnen gewählte ViewSonic-Produkt gute Dienste leisten wird. Wir möchten Ihnen nochmals dafür danken, dass Sie sich für ViewSonic entschieden haben!
-
Seite 3: Übereinstimmungserklärung
Übereinstimmungserklärung FCC-Hinweise Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen. -
Seite 4: Ce-Konformität Für Europäische Länder
CE-Konformität für europäische Länder Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG. Die folgende Information gilt nur für Mitgliedsstaaten der EU: Das Zeichen entspricht der Elektro- und Elektronikgeräte-Abfall-Richtlinie 2012/19/EG (WEEE). Das Zeichen zeigt an, dass dieses Gerät einschließlich leerer oder entsorgter Batterien oder Akkus NICHT als unsortierter Haushaltsmüll entsorgt werden darf, sondern die verfügbaren Rücknahme- und Sammelsysteme verwendet werden sollen. -
Seite 5: Rohs2-Konformitätserklärung
RoHS2-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen: Vorgeschlagene maximale Tatsächliche... -
Seite 6: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise 1. Lesen Sie diese Hinweise. 2. Bewahren Sie diese Hinweise auf. 3. Beachten Sie alle Warnungen. 4. Folgen Sie allen Anweisungen 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Mit einem weichen, trockenen Tuch reinigen. 7. - Seite 7 Microsoft, Windows und das Windows-Logo sind eingetragene Warenzeichen von Microsoft Corporation in den USA und anderen Ländern. ViewSonic und das Logo mit den drei Vögeln sind eingetragene Warenzeichen von ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Association.
-
Seite 8: Produktregistrierung
Produktregistrierung Bitte besuchen Sie die ViewSonic-Internetseiten Ihrer Region und registrieren Sie Ihr Produkt online; so bleiben Sie über künftige Vorgaben zu Ihrem Produkt auf dem Laufenden und erhalten zusätzliche Informationen automatisch. Sie können das Produktregistrierungsformular auch mit Hilfe der ViewSonic-CD ausdrucken. -
Seite 9: Inhaltsverzeichnis
Inhalt Einleitung ....................1 Projektormerkmale..........................1 Lieferumfang ............................2 Projektor – Überblick ..........................3 Einsatz und Bedienung................. 5 Bedienfeld .............................. 5 Anschlüsse ............................. 7 Fernbedienung ............................8 Batterien einlegen ..........................11 Fernbedienung verwenden ........................12 Anschlüsse ..................13 Computer oder Bildschirm anschließen ....................14 Externe Videoquellen anschließen ...................... -
Seite 10: Einleitung
Einleitung Projektormerkmale Ihr Projektor arbeitet mit einer optischen Hochleistungs-Engine und bietet ein benutzerfreundliches Design, das sowohl zuverlässig funktioniert als auch leicht zu bedienen ist. Ihr Projektor weist folgende Merkmale auf: ® • Kompatibel mit Macintosh -Computern • Kompatibel mit NTSC, PAL, SECAM und HDTV •... -
Seite 11: Lieferumfang
Mode Mode RCP01051 Projektor PJD5155L/ Projektor PJD5350LS/ Infrarot-Fernbedienung & Batterien PJD5255L/PJD5555LW PJD5550LWS (2 x AAA) Netzkabel VGA-Kabel (D-Sub-zu-D-Sub) ViewSonic-CD-Assistent Sonderzubehör 1. Abdeckung für die Kabelverwaltung (rückseitige Kabelabdeckung) 2. Tragetasche 3. Staubfilter 4. Objektivkappe für PJD5155L/PJD5255L/ Schnellstartanleitung PJD5555LW Hinweis • Bitte wenden Sie sich unverzüglich an Ihren Händler, falls etwas fehlen sollte, beschädigt zu sein scheint oder das Gerät nicht auf Anhieb funktioniert. -
Seite 12: Projektor - Überblick
Projektor – Überblick Vorderseite PJD5155L/PJD5255L/ PJD5555LW PJD5350LS/PJD5550LWS 1. Vorderer Fernbedienungssensor 2. Objektivkappe 3. Projektionsobjektiv 4. Lautsprecher 5. Belüftungsöffnungen 6. Fokusring 7. Zoomring 8. Bedienfeld 9. Lampenabdeckung... -
Seite 13: Rückseite
Rückseite MINI RS-232 HDMI COMPUTER IN 1. Anschlüsse 2. Kensington-Schloss 3. Netzkabelanschluss Unterseite Schrauben zur Deckenmontage: 65,89 M4 x 8 (Max. L = 8 mm) Einheit: mm 113,54 60,01 1. Sicherheitsleiste 2. Deckenmontagebohrungen Hinweis • Bei Bedarf können Sie den Projektor an der Decke anbringen. Die Deckenhalterung zählt jedoch nicht zum Standardlieferumfang. -
Seite 14: Einsatz Und Bedienung
Einsatz und Bedienung Bedienfeld Menu Exit Enter Blank Color Source / Mode POWER Zum Ein- und Ausschalten des Projektors. 2. Leerer/ Linkstaste Blendet das Bild aus. 3. Menü/Beenden Menü: Zum Ein- und Ausblenden des Bildschirmmenüs (OSD). Beenden: Wechselt zum vorherigen OSD-Menü, beendet und speichert Menüeinstellungen. - Seite 15 (Lampe-LED) Lesen Sie bitte unter „LED-Meldungen“ nach. 11. Farbmodus Wählt den Bildeinstellungsmodus. 12. Quelle/ (Hilfe) Quelle: Zeigt die Quellenauswahlleiste. Hilfe: Durch 3-sekündiges Drücken und Halten öffnen Sie das Hilfe-Menü.
-
Seite 16: Anschlüsse
Anschlüsse MINI RS-232 HDMI COMPUTER IN 1. COMPUTER IN Mit diesem Anschluss verbinden Sie Geräte mit analogem RGB- oder Component-Ausgang. 2. RS232 Wenn Sie einen Computer an den Projektor angeschlossen haben, verbinden Sie diesen Anschluss mit dem RS-232C-Port des Computers. 3. -
Seite 17: Fernbedienung
Fernbedienung Ein/Aus Zum Ein- und Ausschalten des Projektors. 2. COMP1 Zeigt das Signal des COMPUTER IN 1-Eingangs an. 3. Auto-Sync Legt die besten Bildeinstellungen je nach Bildmaterial automatisch fest. (Trapez) Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. - Seite 18 10. Maus Zum Umschalten zwischen normalem und Mausmodus. (Sperre)/ID set Sperre: Aktiviert oder deaktiviert die Bedienfeldsperre. ID set: Zum Einstellen des Fernbedienungscodes. (Timer) Aktiviert das Präsentations-Timer-Menü. (Lautstärke +) Zum Erhöhen der Lautstärke. 14. Ökomodus Zum Umschalten des Lampenmodus von Normal, Sparmodus oder Dynamisch auf Schlaf.
-
Seite 19: Fernbedienungscode
Mausfunktionen verwenden Die Möglichkeit, Ihren Computer mit der Fernbedienung zu steuern, bietet Ihnen mehr Flexibilität bei Präsentationen. 1. Schließen Sie den Projektor über ein USB-Kabel an Ihren PC oder Notebook an, bevor Sie die Fernbedienung statt der Computermaus benutzen. Details zum Thema finden Sie unter „Computer anschließen“... -
Seite 20: Batterien Einlegen
Batterien einlegen 1. Öffnen Sie die Batteriefachabdeckung in gezeigter Ausrichtung. 2. Legen Sie die Batterien wie in der Abbildung dargestellt in das Fach ein. 3. Schließen Sie die Batteriefachabdeckung. Vorsicht • Verwenden Sie keine anderen als die hier genannten Batterietypen; andernfalls besteht Explosionsgefahr. -
Seite 21: Fernbedienung Verwenden
Fernbedienung verwenden Richten Sie die Fernbedienung auf den Fernbedienungssensor, drücken Sie anschließend die gewünschte Taste. • Bedienung des Projektors von vorne. Hinweis • Falls Sonnenlicht oder das Licht anderer starker Lichtquellen (wie Neonröhren) auf den Fernbedienungssensor fällt, kann dies die Funktion der Fernbedienung beeinträchtigen. •... -
Seite 22: Anschlüsse
Anschlüsse Beachten Sie unbedingt Folgendes, wenn Sie eine Signalquelle an den Projektor anschließen: 1. Schalten Sie sämtliche beteiligten Geräte aus, bevor Sie Verbindungen herstellen. 2. Nutzen Sie stets die für die jeweilige Signalquelle geeigneten Signalkabel. 3. Achten Sie darauf, das die Kabel bis zum Anschlag eingesteckt werden. MINI RS-232 HDMI... -
Seite 23: Computer Oder Bildschirm Anschließen
Computer oder Bildschirm anschließen Computer anschließen ® Ihr Computer ist mit zwei VGA-Eingängen ausgestattet, an denen Sie sowohl IBM ® kompatible PCs als auch Macintosh -Computer anschließen können. Sie benötigen einen Mac-Adapter, wenn Sie ältere Macintosh-Computer anschließen möchten. So schließen Sie den Projektor an einen Notebook- oder Desktop-Computer an: 1. -
Seite 24: Hdmi-Quellen Anschließen
HDMI-Quellen anschließen Schauen Sie nach, ob ungenutzte HDMI-Ausgänge an Ihrem externen Videogerät zur Verfügung stehen: • Falls ja, führen Sie einfach die weiteren Schritte aus. • Falls nicht, müssen Sie sich für eine andere Anschlussmethode entscheiden. So schließen Sie den Projektor an ein HDMI-Gerät an: 1. -
Seite 25: Betrieb
Betrieb Projektor ein- und ausschalten Projektor einschalten: 1. Schließen Sie das Netzkabel an, stellen Sie Verbindungen zu externen Geräten her. 2. Drücken Sie zum Einschalten des Projektors Der Projektor braucht etwa eine Minute zum Aufwärmen. • Falls der Projektor noch heiß sein sollte, läuft der Kühlungslüfter etwa 60 Sekunden, bevor die Lampe eingeschaltet wird. -
Seite 26: Projektionshöhe Einstellen
Projektionshöhe einstellen Höhenverstellungsfuß Ihr Projektor ist mit einem Fuß zur Höhenverstellung ausgestattet, mit dem Sie die Projektionshöhe entsprechend anpassen können. Zum Anheben und Absenken des Bildes drehen Sie den Fuß zur Höhenverstellung. Hinweis • Damit Ihr Projektor nicht beschädigt wird, achten Sie darauf, dass der Fuß zur Höhenverstellung wieder komplett eingefahren ist, bevor Sie den Projektor in die Tasche legen. -
Seite 27: Projizierte Bildgröße Einstellen
Projizierte Bildgröße einstellen Bitte schauen Sie sich die nachstehende Abbildung nebst Tabelle zum Ermitteln von Projektionsflächengröße und Projektionsabstand an. Diagonale Projektionsfläche Objektivmitte Projektionsdistanz Vertikaler Versatz PJD5155L/PJD5255L 4:3-Projektionsflächendiagonale Projektionsdistanz Projektionsgröße Vertikaler [Zoll (m)] Versatz Diagonale [Zoll (cm)] (Min.) (Max.) [Zoll (cm)] [Zoll (cm)] [Zoll (cm)] 30 (76) - Seite 28 PJD5350LS 4:3-Projektionsflächendiagonale Projektionsgröße Vertikaler Projektionsdistanz Versatz Diagonale [Zoll (m)] [Zoll (cm)] [Zoll (cm)] [Zoll (cm)] [Zoll (cm)] 30 (76) 24 (61) 18 (46) 15 (0,4) 2,7 (6,9) 40 (102) 32 (81) 24 (61) 20 (0,5) 3,6 (9,1) 60 (152) 48 (122) 36 (91) 30 (0,8) 5,4 (13,7)
-
Seite 29: Projektor Sichern
Projektor eine kodierte Nummer. 2. Notieren Sie sich diese Nummer, schalten Sie den Projektor anschließend aus. 3. Wenn Sie sich an Ihr örtliches ViewSonic-Kundencenter und lassen die notierte Nummer auswerten. Unter Umständen ist ein Kaufbeleg erforderlich; dies ist sinnvoll, damit der Kennwortschutz nur vom rechtmäßigen Besitzer des Gerätes aufgehoben werden kann. - Seite 30 4. Geben Sie das neue Kennwort zur Bestätigung noch einmal ein. 5. Sie haben Ihrem Projektor nun ein neues Kennwort zugewiesen. Vergessen Sie nicht, beim nächsten Einschalten des Projektors das neue Kennwort einzugeben. 6. Verlassen Sie das OSD-Menü mit Menü/Beenden. Kennwortschutz abschalten Kehren Sie zum Deaktivieren des Kennwortschutzes zum Menü...
-
Seite 31: Bedientasten Sperren
Bedientasten sperren Durch das Sperren der Bedientasten am Projektor können Sie verhindern, dass die Projektoreinstellungen versehentlich (z. B. durch Kinder) verändert werden. Wenn das Bedientastenfeldsperre aktiviert ist, funktionieren die Bedientasten mit Ausnahme Ein/Aus-Taste nicht. 1. Drücken Sie die Schlosstaste ( ) an der Fernbedienung oder am Bedienfeld des Projektors 3 Sekunden lang. -
Seite 32: Präsentations-Timer Einstellen
Präsentations-Timer einstellen Der Präsentations-Timer kann die Präsentationszeit auf der Leinwand anzeigen und Ihnen bei der Optimierung des Zeitmanagements während der Durchführung von Präsentationen helfen. Befolgen Sie zur Nutzung dieser Funktion diese Schritte: 1. Zum Aufrufen des Präsentations-Timer-Menüs drücken Sie die Timer-Taste an der Fernbedienung. Alternativ wechseln Sie zu SYSTEMEINSTELLUNGEN: Standard >... -
Seite 33: Menübedienung
Menübedienung Ihr Projektor ist mit einem mehrsprachigen Bildschirmmenü (OSD) ausgestattet, über das Sie diverse Anpassungen vornehmen und eine Vielzahl von Einstellungen ändern können. Bedienung 1. Drücken Sie zum Öffnen des OSD-Menüs Menü. 2. Bei angezeigtem OSD können Sie mit beliebige Funktionen im Hauptmenü auswählen. -
Seite 34: Einstellung
Menübaum Hauptmenü Untermenü Einstellung Bildschirmtyp Aus / Schultafel / Grüne Tafel / Weiß Auto / 4:3 / 16:9 (PJD5155L/PJD5255L/ Bildformat PJD5350LS) / 16:10 (PJD5555LW/ PJD5550LWS) / Weitwinkel / Anamorph Schrägposition -40 - 40 DISPLAY X: -5 - 5 Position Y: -5 - 5 Phase 0 - 31 H-Größe... - Seite 35 Schnelle Auto- Aus / Ein Suche Auto Frame Sequential 3D-Sync Frame-Packing Einstellungen Oben/unten Side-By-Side 3D-Synchr. Deaktiv./ Umkehren Umkehren QUELLE Computer Deaktiv./ Einschalten Auto- Deaktiv./ Einschalten Einschaltung Direkte Aus / Ein Einschaltung Energiesparen Deaktiv./ 10/ 20/ 30 min Autom. Deaktiv. / 30 min/ 1 Std / Abschaltung Sleeptimer 2 Std / 3 Std / 4 Std / 8 Std /...
- Seite 36 Deaktiv. / 5 min / 10 min / 15 min / 20 min / 25 Timer min / 30 min Startbild Schwarz / Blau / ViewSonic/ Aus Autosync / Projektorposition / Menüposition / Farbtemperatur / Helligkeit / Kontrast / Meine 3D-Einstellungen / Bildschirmtyp / Startbild / Schaltfläche...
- Seite 37 Höhenmodus Aus / Ein Aus / Ein Ton aus Aus / Ein Audioeinstellungen 0 - 20 Audiolautstärke Ton Ein/Aus Ein/ Aus Normal / Sparmodus / Lampenmodus Dynamisch / Schlafmodus Lampenstunden Lampeneinstellungen Zurücksetzen / Abbrechen rücksetzen Lampenzähler SYSTEMEINSTELLUNGEN: Erweitert Filtermodus Aus / Ein Filterstunden Zurücksetzen / Abbrechen Filtereinstellungen...
- Seite 38 DISPLAY Bildschirmtyp Mit der Bildschirmtyp-Funktion können Sie die Farben des projizierten Bildes korrigieren, damit die Farben zwischen Quelle und projizierten Bildern nicht voneinander abweichen. Sie können unter einigen vorkalibrierten Farben auswählen: Weiß, Grüne Tafel und Schultafel. Bildformat Diese Option legt fest, in welchem Format das Bild angezeigt wird: •...
- Seite 39 H-Größe Passt die Bildbreite an. Diese Funktion steht nur bei PC-Signalen zur Verfügung. Zoom Fernbedienung verwenden 1. Mit der -Taste der Fernbedienung blenden Sie die Zoom-Leiste ein. 2. Mit den Tasten vergrößern Sie das Bild nach Bedarf. 3. Mit den Tasten vergrößern Sie das Bild nach Bedarf.
- Seite 40 BILD Farbmodus Sie können aus verschiedenen Werksvorgaben für unterschiedliches Bildmaterial auswählen. • Am hellsten: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit benötigt wird. • Dynamisch: Für Präsentationen bei Tageslicht, bei denen eine naturgetreue Farbdarstellung von PC- und Notebook-Bildern erwünscht ist.
-
Seite 41: Farbeinstellungen Rücksetzen
HDMI-Bereich • Erweitert: Das HDMI-Ausgangssignal reicht von 0 bis 255. • Normal: Das HDMI-Ausgangssignal reicht von 16 bis 235. Erweitert Farbe Je höher der Wert, desto rötlicher das Bild. Je geringer der Wert, desto stärker tendiert der Bildfarbton Richtung Grün. Farbton Zur Anpassung des Bildfarbtons in Richtung rötlich oder grünlich. -
Seite 42: Einstellungen
QUELLE Schnelle Auto-Suche Tastet sämtliche Eingangsquellen automatisch ab, wenn die Funktion im OSD-Menü eingeschaltet ist. Wenn Sie Schnelle Auto-Suche abschalten, wird die automatische Abtastung von Signalen gestoppt, die Eingangsquelle bleibt fest eingestellt. 3D-Einstellungen Der Projektor ist mit einer 3D-Funktion ausgestattet, mit der Sie 3D-Filme, -Videos und Sportereignisse in realistischer genießen können. -
Seite 43: Schnellabschaltung
Autom. Abschaltung Energiesparen Zur Vermeidung einer unnötigen Reduzierung der Lampenlebenszeit verringert der Projektor die Leistung, wenn nach 5 Minuten keine Eingangsquelle erkannt wird. Sie können weiterhin entscheiden, ob sich der Projektor nach einer bestimmten Zeit automatisch abschalten soll. Wenn Deaktiv. ausgewählt ist, wird die Projektorleistung nach 5 Minuten ohne Signal auf 30 % reduziert. -
Seite 44: Menüeinstellungen
SYSTEMEINSTELLUNGEN: Standard Sprache Zur Auswahl der Sprache, in der die OSD-Menüs angezeigt werden. Projektorposition Zum Anpassen des Bildes an die Aufstellungsart des Projektors: Aufrecht oder kopfüber, vor oder hinter der Projektionsfläche. Das Bild wird dabei entsprechend gedreht oder gespiegelt. Menüeinstellungen Menü-Anzeigezeit Legt fest, nach welcher Zeit (in Sekunden) das OSD automatisch ausgeblendet wird, wenn Sie keine Tasten betätigen. -
Seite 45: Audioeinstellungen
SYSTEMEINSTELLUNGEN: Erweitert Höhenmodus Wenn diese Funktion aktiv ist, arbeiten die Lüfter des Gerätes mit voller Drehzahl, damit der Projektor auch beim Einsatz in großen Höhen ausreichend gekühlt wird. DCR (Dynamic Contrast Ratio – Dynamisches Kontrastverhältnis): Die DCR-Funktion sorgt für ein besseres Kontrastverhältnis, das sich in erster Linie auf dunkle Szenen auswirkt. -
Seite 46: Einstellungen Rücksetzen
Filterstunden Zeigt die Einsatzdauer des Filters in Stunden. Fernbedienungscode Details zum Thema finden Sie unter „Fernbedienungscode“ auf Seite Erweitert Sicherheitseinstell. • Passwort ändern: Ermöglicht Ihnen das Festlegen oder Ändern des Kennwortes. • Einschaltsperre: Wenn Sie diese Funktion aktivieren, müssen Sie beim nächsten Einschalten des Projektors das Kennwort eingeben. -
Seite 47: Auflösung
INFORMATIONEN Aktueller Systemstatus Zeigt den aktuellen Systemstatus. Quelle Zeigt die aktuelle Signalquelle an. Farbmodus Zeigt den im Farbmodus-Menü ausgewählten Modus. Auflösung Zeigt die native (physikalische) Eingangssignalauflösung. Farbsystem Zeigt das Signal-Eingangsformat: NTSC, PAL, SECAM oder RGB. Lampenzähler Zeigt die Anzahl der Lampenbetriebsstunden. Filterstunden Zeigt die Anzahl der Filterbetriebsstunden. -
Seite 48: Wartung
Wartung Ihr Projektor muss sachgerecht gewartet werden. Sorgen Sie für ein sauberes Objektiv: Verschmutzungen werden auf der Projektionsfläche sichtbar und verschlechtern die Bildqualität. Falls einmal Teile ausgetauscht werden müssen, wenden Sie sich bitte an Ihren Händler oder eine qualifizierte Fachkraft. Vergessen Sie nicht, den Projektor zuerst auszuschalten und den Netzstecker zu ziehen, bevor Sie das Gerät reinigen. -
Seite 49: Staubfilter Installieren (Optionales Zubehör)
Staubfilter installieren (optionales Zubehör) Vorsicht • Der Staubfilter sollte unbedingt alle 100 Stunden nach seiner Installation gereinigt werden. • Denken Sie daran, vor Ein- oder Ausbau des Filters den Projektor abzuschalten und das Netzkabel zu ziehen. • Wenn Ihr Projektor an der Decke montiert oder nicht leicht zugänglich ist, seien Sie beim Auswechseln des Staubfilters besonders vorsichtig. -
Seite 50: Filtertimer Rücksetzen
Filtertimer rücksetzen 5. Öffnen Sie das OSD-Menü, rufen Sie das Menü SYSTEMEINSTELLUNGEN: Erweitert > Filtereinstellungen auf. 6. Drücken Sie Enter und die Seite Filtereinstellungen wird angezeigt. 7. Markieren Sie Filterstunden rücksetzen und drücken Enter. eine Warnmeldung fragt Sie, ob Sie den Filtertimer rücksetzen möchten. 8. -
Seite 51: Lampe Austauschen
Lampe austauschen Im Laufe der Zeit nimmt die Helligkeit der Projektorlampe mehr und mehr ab, ein Ausfall der Lampe wird immer wahrscheinlicher. Wir empfehlen den Austausch der Lampe, sobald eine entsprechende Warnmeldung angezeigt wird. Versuchen Sie nicht, die Lampe selbst auszutauschen. Lassen Sie den Austausch von einer qualifizierten Fachkraft durchführen. - Seite 52 1. Schalten Sie den Projektor aus. 2. Sofern der Projektor an einer Deckenhalterung installiert ist, nehmen Sie ihn ab. 3. Trennen Sie das Netzkabel. 4. Drehen Sie die Schraube an der Seite der Lampenabdeckung heraus.1 5. Nehmen Sie die Abdeckung ab.2 6.
-
Seite 53: Technische Daten
Technische Daten Modellname PJD5155L PJD5255L PJD5555LW Anzeigesystem Einchip-DLP-Panel (0,55 Zoll) Einchip-DLP-Panel (0,65 Zoll) Auflösung SVGA (800 x XGA (1024 x WXGA (1280 x 800 600 Pixel) 768 Pixel) Pixel) Zoom 1,1-fach 1,2-fach F-Nr. 2,5 - 2,7 2,56 Brennweite 22,08 bis 24,28 mm 20,99 bis 25,61 mm Projektionsgröße 30 Zoll bis 300 Zoll... - Seite 54 Modellname PJD5350LS PJD5550LWS Anzeigesystem Einchip-DLP-Panel Einchip-DLP-Panel (0,55 Zoll) (0,65 Zoll) Auflösung XGA (1024 x 768 Pixel) WXGA (1280 x 800 Pixel) Zoom Fest F-Nr. Brennweite 7,26mm 7,51mm Projektionsgröße 30 Zoll bis 300 Zoll Lampe 210 W Eingänge D-Sub, 15-polig x 1, HDMI x 1 Ausgänge D-Sub, 15-polig x 1 Steuerungsanschlüsse...
-
Seite 55: Abmessungen
Abmessungen PJD5155L/PJD5255L/PJD5555LW 362 mm (B) x 231 mm (T) x 109 mm (H) PJD5350LS/PJD5550LWS 362 mm (B) x 248 mm (T) x 116 mm (H) Deckenmontage Schrauben zur Deckenmontage: M4 x 8 (Max. L = 8 mm) Einheit: mm PJD5155L/PJD5255L/PJD5555LW PJD5350LS/PJD5550LWS... -
Seite 56: Anhang
Anhang LED-Meldungen LED-Typ Farbe Status Bedeutung Betriebs-LED Blau Leuchtet Normale Leistung des Bereitschaftsmodus. Temperatur-LED Rot (Bei der PJD5-Serie nicht verfügbar) Lampen-LED Betriebs-LED Blau Blinkt Temperatur-LED Rot Geringe Leistung des Bereitschaftsmodus. Lampen-LED Betriebs-LED Blau Blinkt Temperatur-LED Rot Einschalten Lampen-LED Betriebs-LED Blau Leuchtet Temperatur-LED Rot Normalbetrieb... -
Seite 57: Kompatibilitätsmodi
Kompatibilitätsmodi Unterstützt 3D-Signal für PC-Eingang 3D, Frame 3D, Oben/ 3D, Side- Horizontalfrequenz Vertikalfrequenz Pixelfrequenz Auflösung (kHz) (Hz) (MHz) Sequential unten by-Side 59,94 31,469 25,175 ◎ ◎ ◎ 72,809 37,861 31,500 640 x 480 37,5 31,500 85,008 43,269 36,000 720 x 400 70,087 31,469 28,3221... -
Seite 58: Unterstütztes Timing Bei Component-Ypbpr-Eingang
Unterstütztes Timing bei Component-YPbPr-Eingang Vertikalfrequen Horizontalfrequ Pixelfrequenz Timing Auflösung z (Hz) enz (kHz) (MHz) 480i* 720 x 480 59,94 15,73 13,5 480p* 720 x 480 59,94 31,47 576i 720 x 576 15,63 13,5 576p 720 x 576 31,25 720/50p 1280 x 720 37,5 74,25 720/60p*... -
Seite 59: Problemlösung
Problemlösung Bitte schauen Sie sich zunächst die nachstehenden Hinweise zur Problemlösung an, bevor Sie das Gerät reparieren lassen. Falls sich das Problem nicht lösen lassen sollte, wenden Sie sich bitte an einen Händler oder ein Servicecenter vor Ort. Bitte schauen Sie sich auch den Abschnitt „LED-Meldungen“ an. Startprobleme Falls keine Betriebsanzeigen aufleuchten: •... -
Seite 60: Rs-232-Befehle Und Konfiguration
RS-232-Befehle und Konfiguration D-Sub 9-polig Kabel 1 CD Farbe Schwarz Braun Orange Gelb Grün Blau Purpur Weiß SHELL SHELL Baudrate 115200 bps Datenlänge 8 Bit Paritätsprüfung Ohne Stoppbit 1 Bit Flusssteuerung Ohne... - Seite 61 Begrüßungsbildschirm 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 blau Begrüßungsbildschirm Schreiben 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 ViewSonic Startbild Begrüßungsbildschirm 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x03 0x6A erfasstes Bild Begrüßungsbildschirm 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B Begrüßungsbildschirm-...
- Seite 62 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F Schreiben 3D-Synchr. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80 Umkehren 3D-Sync, invertiert- 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 Lesen Status 0x80 Kontrast vermindern 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60 Schreiben Kontrast erhöhen...
- Seite 63 Am hellsten 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 Film 0x6A 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 Schreiben 0x6D Farbmodus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x05 ViewMatch 0x6E Dynamisch...
- Seite 64 English 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 Deutsch 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 Italiano 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67...
- Seite 65 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 Code 1 0xA0 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 Code 2 0xA1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 Code 3 0xA2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 Code 4 0xA3 Schreiben...
-
Seite 66: Ir-Steuerungstabelle
IR-Steuerungstabelle Systemcode: 83F4 Format: NEC Power COMP1 COMP2 HDMI Auto Source Sync Enter Menu Exit PgUp PgDn Mouse Pattern Blank ID set Color Mode Mode RCP01051... - Seite 67 Taste Format Byte 1 Byte 2 Byte 3 Byte 4 Standbild Seite nach unten Seite nach oben Leerer Bildschirm Autosync Aufwärts Abwärts Links Rechts Farbmodus Bildformat Stumm Enter Eingeschaltet Vergrößern Präsentations-Timer Beenden D. ECO (Energiesparmodus) Menü Maus Linke Maustaste Rechte Maustaste Quelle VGA (PC) Muster...
-
Seite 68: Kundendienst
Kundendienst Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer Ihres Geräts. Land/Region Website Telefone E-mail www.viewsoniceurope. www.viewsoniceurope.com/de/ service_deu@viewsoniceurope. Deutschland com/de/ support/call-desk/ www.viewsoniceurope. -
Seite 69: Eingeschränkte Garantie
-Projektor ® Garantieumfang: ViewSonic gewährleistet, dass die Produkte während des Garantiezeitraums frei von Material- und Herstellungsfehlern sind. Wenn ein Produkt während des Garantiezeitraums Material- oder Herstellungsfehler aufweist, wird ViewSonic nach eigenem Ermessen das Produkt entweder reparieren oder durch ein vergleichbares Produkt ersetzen. Ersatzprodukte oder -teile können reparierte oder überholte Teile und Komponenten enthalten. - Seite 70 Marktgängigkeit und der eignung für einen bestimmten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonic übernimmt keine Haftung für: Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust, entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden,...
