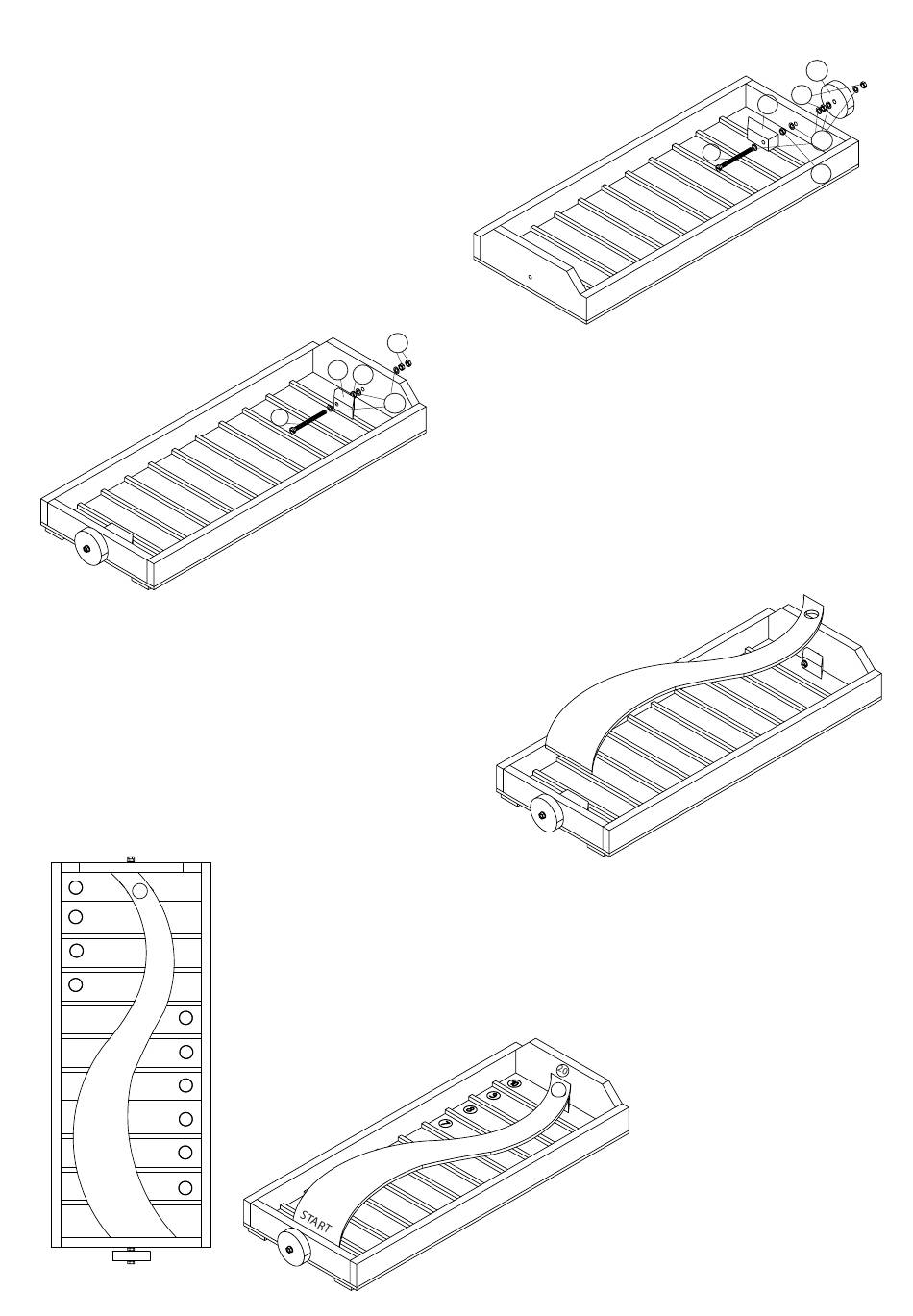

11. Auf die Zylinderkopfschraube (7) eine Unterlegscheibe
(10) aufstecken. Die Schraube (7) wie abgebildet durch
die Bohrung im Teil (5a) stecken. Eine Stoppmutter (8)
aufschrauben und fest anziehen. Eine weitere Unterleg-
scheibe (10)aufstecken. Nun das fertige Teil durch die
Bohrung im Holzkasten stecken. Von der Aussenseite
eine Unterlegscheibe (10) und eine Mutter (9) soweit
aufschrauben, dass die Schraube spielfrei drehen kann.
Anschließend eine weitere Unterlegscheibe (10) aufste-
cken und das Buchenholzrad (11) bis zum Anschlag an
die Mutter schieben. Eine weitere Unterlegscheibe (10)
aufstecken. Das ganze mit einer Mutter (9) von aussen
kontern, so dass das Holzrad beim Verdrehen die Schrau-
be bzw. das Teil 5 bewegt.
Hinweis:
Die farbige Gestaltung ist jedem freigestellt. Diese sollte vor dem
Aufleimen der Welle vorgenommen werden. Wir empfehlen für die
farbige Gestaltung Acrylfarbe oder Holzlasur!
13. Die ausgesägte Wellenform (1b) wie abgebildet mit Holzleim
auf die beiden Teile (5a) + (5b) aufleimen. Laufrichtung beach-
ten!!
Hinweis:
Vor dem Aufleimen der Wellenform noch einmal überprüfen,
ob die Drehlager funktionieren und die Holzteile (5a/b) fest mit
den Schrauben verbunden sind.
10
9
8
7
6
5
4
3
2
1
START
4
BAUANLEITUNG
9
5a
8
10
7
14. Die Punktreihe ausschneiden, farbig gestalten und wie abgebildet einkleben.
Die Glasmurmel wird nun auf die Startseite der Wellenform gelegt und mit geschicktem hin
und her bewegen über die Welle bis ins 20-Punkte- Loch gerollt.
12. Den Holzkasten umdrehen. Auf die zweite Zylinderkopf-
schraube (7) eine Unterlegscheibe (10) aufstecken. Die
Schraube (7) wie abgebildet durch die Bohrung im Teil
(5b) stecken. Eine Stoppmutter (8) aufschrauben und fest
anziehen. Eine weitere Unterlegscheibe (10) aufstecken.
Nun das fertige Teil durch die Bohrung im Holzkasten
stecken. Von aussen eine Unterlegscheibe (10) aufste-
cken sowie zwei Muttern (9) aufschrauben und spielfrei
kontern. Das Überstehende Schraubengewinde mit einer
Metallbügelsäge abtrennen. Sägeschnit mit einer Werk-
stattfeile säubern.
11
9
5a
10
7
8
