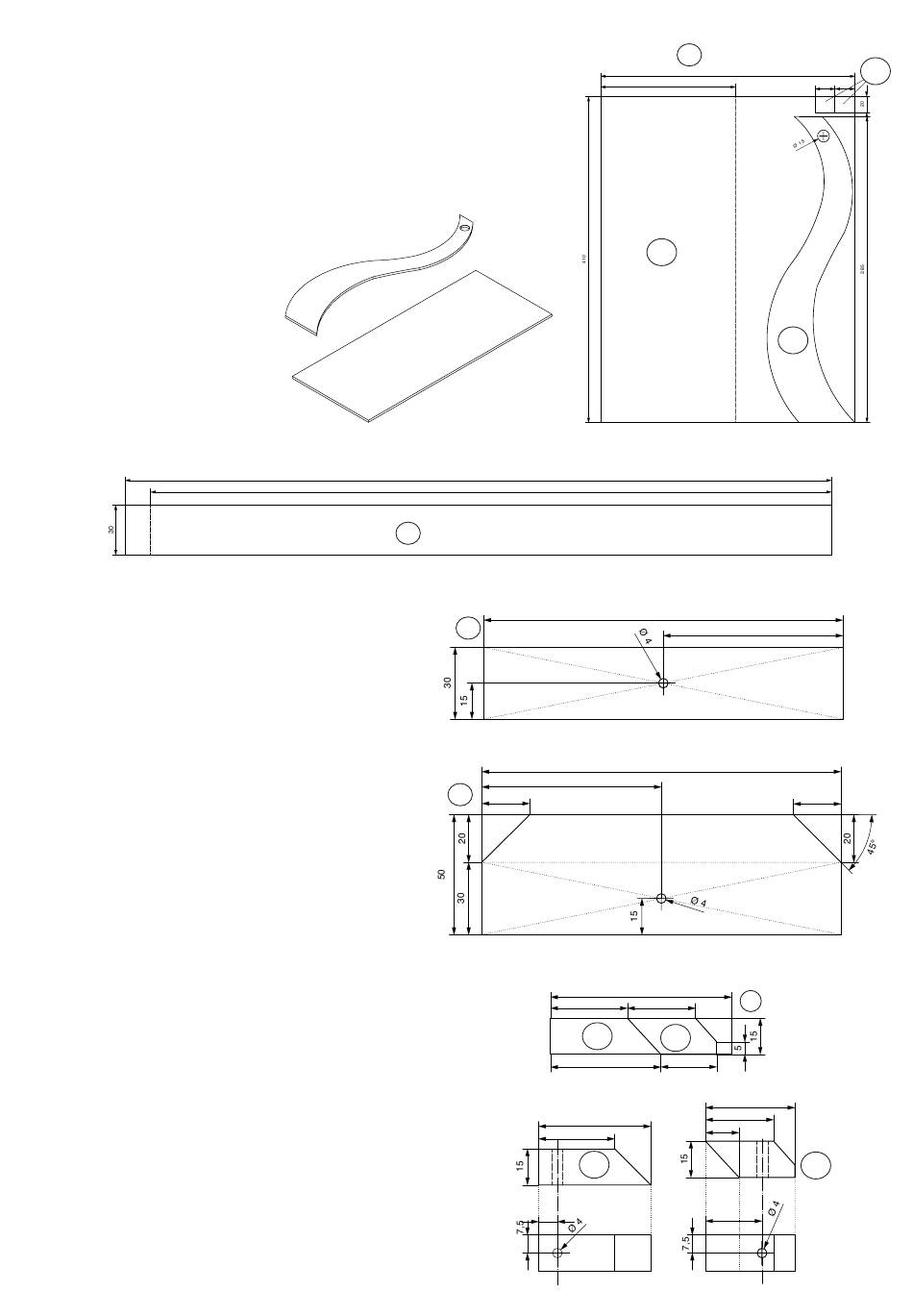

1. Die Schablone (s.Seite 5) an der Trennlinie zusammenkleben. Grund-
fläche 410x170mm (1a), Welle (16) und Füße 25x20mm (1c) auf die
Sperrholzplatte (1) übertragen. Bohrung ø 15mm in die Welle bohren.
75
20
Alle Teile mit der Laubsäge bzw. Dekupiersäge aussägen. Die Sägekan-
ten mit Schleifpapier säubern.
2. Die Seitenteile (2) mit der Laubsäge bzw. Dekupiersäge auf eine Länge von 410mm kürzen. Sägekanten säubern.
3. Die Holzleiste (3) wie abgebildet auf 150mm
kürzen. Durch Diagonale auf der entstandenen
Leiste die Mitte ermitteln und hier eine Bohrung
ø 4 mm durchbohren.
4. Die Holzleiste (4) mit der Laubsäge bzw.
Dekupiersäge auf 150mm länge kürzen und
Sägekante säubern. Die beiden oberen Ecken
wie abgebildet 45° abwinkeln. Den Bohrmittel-
punkt nach Zeichnung markieren und ø 4mm
durchbohren.
5. Von der Holzleiste (5) wie abgebildet die beiden Teile 5a
und 5b nach Schablone (Seite 7) ablängen. Sägekanten
säubern!
Bohrungen ø 4mm auf beiden Teilen anzeichnen und
durchbohren.
Hinweis:
Maße unbedingt einhalten!
