Extraflame HP15 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für HP15:
- Benutzerhandbuch (192 Seiten) ,
- Benutzerhandbuch (44 Seiten)
Inhaltsverzeichnis
Quicklinks
COMPATIBILE CON COMPATIBLE WITH COMPATIBLE AVEC KOMPATIBEL MIT COMPATIBLE CON : HP15 22 30

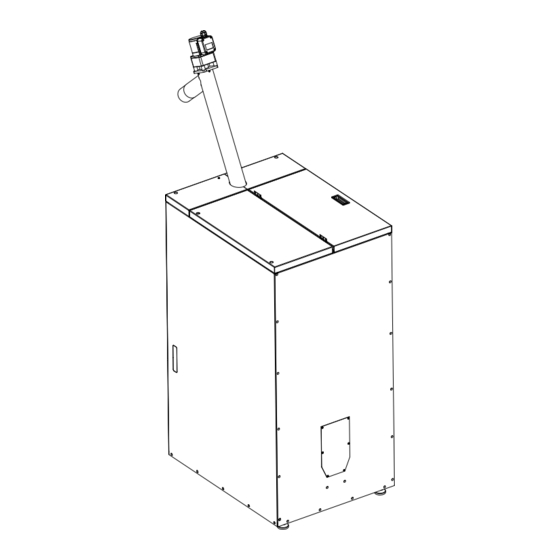

SERBATOIO STOCCAGGIO PELLET CARICO AUTOMATICO
SERBATOIO STOCCAGGIO PELLET CARICO AUTOMATICO
RÉSERVOIR DE STOCKAGE DU PELLET CHARGEMENT AUTOMATIQUE
RÉSERVOIR DE STOCKAGE DU PELLET CHARGEMENT AUTOMATIQUE
PELLETLAGERTANK FÜR DIE AUTOMATISCHE BEFÜLLUNG
PELLETLAGERTANK FÜR DIE AUTOMATISCHE BEFÜLLUNG
DEPÓSITO ALMACENAMIENTO PELLET CARGA AUTOMÁTICA
DEPÓSITO ALMACENAMIENTO PELLET CARGA AUTOMÁTICA
AUTOMATIC LOADING PELLET STORAGE TANK
AUTOMATIC LOADING PELLET STORAGE TANK
004205269 - Rev.003
Inhaltsverzeichnis
Verwandte Anleitungen für Extraflame HP15
Inhaltszusammenfassung für Extraflame HP15
- Seite 1 COMPATIBILE CON COMPATIBLE WITH COMPATIBLE AVEC KOMPATIBEL MIT COMPATIBLE CON : HP15 22 30 SERBATOIO STOCCAGGIO PELLET CARICO AUTOMATICO SERBATOIO STOCCAGGIO PELLET CARICO AUTOMATICO AUTOMATIC LOADING PELLET STORAGE TANK AUTOMATIC LOADING PELLET STORAGE TANK RÉSERVOIR DE STOCKAGE DU PELLET CHARGEMENT AUTOMATIQUE RÉSERVOIR DE STOCKAGE DU PELLET CHARGEMENT AUTOMATIQUE...
-
Seite 2: Sicherheit
DEUTSCH ACHTUNG Die vorliegende Bedienungsanleitung ist wesentlicher Bestandteil des Produkts: Stellen Sie sicher, dass sie sich immer beim Gerät be ndet, auch wenn das Gerät den Besitzer wechselt oder an einen anderen Ort gebracht wird. Im Falle von Schäden oder bei Verlust der Anleitung, fordern Sie beim lokalen Kundendienst ein neues Exemplar an. -
Seite 3: Technische Eigenschaften
DEUTSCH TECHNISCHE EIGENSCHAFTEN ABMESSUNGEN B 1190 x H 2050 x T 653 NETTOGEWICHT 97 kg GESAMTKAPAZITÄT DES TANKS 300kg DURCHSATZ 55 kg/h NENNSPANNUNG 230 V NENNFREQUENZ 50 Hz ELEKTRISCHE NENNLEISTUNG 100 W BEDIENOBERFLÄCHE GRÜNE LED 5: ANZEIGE DER STROMSPANNUNG: LEUCHTET: SPANNUNG VORHANDEN AUS: KEIN SPANNUNG VORHANDEN BLINKT: DER BEFÜLLUNGSTEST IST AKTIV GELBE LED 4: ZEIGT DEN STATUS DES SENSORS MAX DES HEIZKESSELS AN... -
Seite 4: Funktionsweise Und Logik
DEUTSCH FUNKTIONSWEISE UND LOGIK Nach Installation des Pelletlagertanks gehen Sie wie folgt vor: Š Schließen Sie das Netzkabel an das Stromnetz an. Š Setzen Sie den Tank unter Spannung, indem Sie den Schalter auf „I“ setzen. Š Die ROTE LED 5 leuchtet auf und zeigt die Spannungsversorgung an. BEFÜLLUNGSTEST FAKULTATIV Der Hersteller emp ehlt vor dem Start die Durchführung der Funktion „Befüllungstest“. -
Seite 5: Kalibrierung Der Sonde
DEUTSCH KALIBRIERUNG DER SONDE Die beiden Sonden (Minimum und Maximum) können kalibriert werden. Falls notwendig, oder nach einem Austausch, führen Sie die Kalibrierung wie folgt durch: Š Verbinden Sie die Sonden mit der Leiterplatte. Š Setzen Sie das System unter Spannung (Schalter auf „I“). Š... -
Seite 6: Alarmzustände
DEUTSCH ALARMZUSTÄNDE Im Fall einer Störung wird die Pelletbefüllung durch das System automatisch deaktiviert und der Alarm über einen akustischen und visuellen Alarmhinweis angezeigt: MELDUNG UND GRUND AKTION/URSACHE Füllen Sie Pellets nach. LED 2 LEUCHTET Der Pelletvorrat im Silo geht zu Setzen Sie den Alarm zurück, indem Sie die Taste 2 für 3 Sekunden drücken. - Seite 7 DEUTSCH...
- Seite 8 DEUTSCH...
- Seite 9 DEUTSCH GEBEN SIE DIE NEUE SCHNECKE “A” IN DEN TANK UND HALTEN SIE DIE SCHNECKE MIT DER SCHELLE “B” IN POSI TION, SCHLIESSEN SIE NICHT VOLLSTÄNDIG DIE SCHELLE. ROTATION MAX 30 ° MONTIEREN SIE DIE ZWEI ABDEKBLECHE “A” , BEFESTIGEN SIE DIESE ERST MIT DEN SCHRAUBEN”B”UND DANACH MIT DEN RESTLICHEN SCHRAUBEN.
- Seite 10 DEUTSCH POSITION „A“ STANDARD oder „B“? NUR WENN IN POSITION „B“ 180°...
- Seite 11 DEUTSCH 30mm SENSOR SENSOR FÜLLSTAND FÜLLSTAND Braun Weiß Blau Braun Weiß Blau...
- Seite 12 DEUTSCH...
- Seite 13 DEUTSCH LÖSEN SIE DIE MUTTERN UND RICHTEN SIE DEN MOTOR UND DIE SCHLÄUCHE IM LIEFERUMFANG ENTHALTEN AN DEN SENSOREN AUS ROTATION MAX 30 ° OFEN HEIZKESSEL TANK...
- Seite 14 DEUTSCH TERMOPRODUCTO CALDERA...
-
Seite 15: Beseitigung
| DEUTSCH BESEITIGUNG INFORMATIONEN FÜR DIE ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ALTGERÄTEN, DIE BATTERIEN UND AKKUS ENTHALTEN Dieses Symbol auf dem Produkt, auf den Batterien, auf den Akkus, auf deren Verpackung oder in deren Unterlagen weist darauf hin, dass das Produkt und die Batterien oder Akkus am Ende ihrer Lebensdauer nicht zusammen mit dem normalen Hausmüll gesammelt, verwertet oder entsorgt werden dürfen.
