Änderung Y-Kabel und Ergänzung für Invertiertes Y-Kabel
In Kapitel 5.6: "Verdrahten", wird der Text für "Y-Kabel" geändert und "Invertiertes Y-Kabel" wie folgt hinzugefügt:
Y-Kabel
Die Verwendung des Y-Kabels empfiehlt sich, wenn für jede Buchse eines dezentralen Peripheriegeräts zwei Kanäle belegt
werden. Das Y-Kabel verteilt die Kanäle wie folgt auf zwei Rundsteckverbinder:
• Y-Kabel (6ES7194-6KA00-0XA0) zum Anschließen von zwei Aktoren oder Sensoren für den Doppelanschluss von
Eingängen (auch fehlersichere Eingänge) oder den Doppelanschluss von Ausgängen mit einem Kabel.
• Y-Kabel (6ES7194-6KB00-0XA0) zum Anschließen von zwei Sensoren für den Doppelanschluss fehlersicherer Eingänge
mit einem Kabel.
Einzelheiten zum Anschluss finden Sie im jeweiligen Benutzerhandbuch des Produkts.

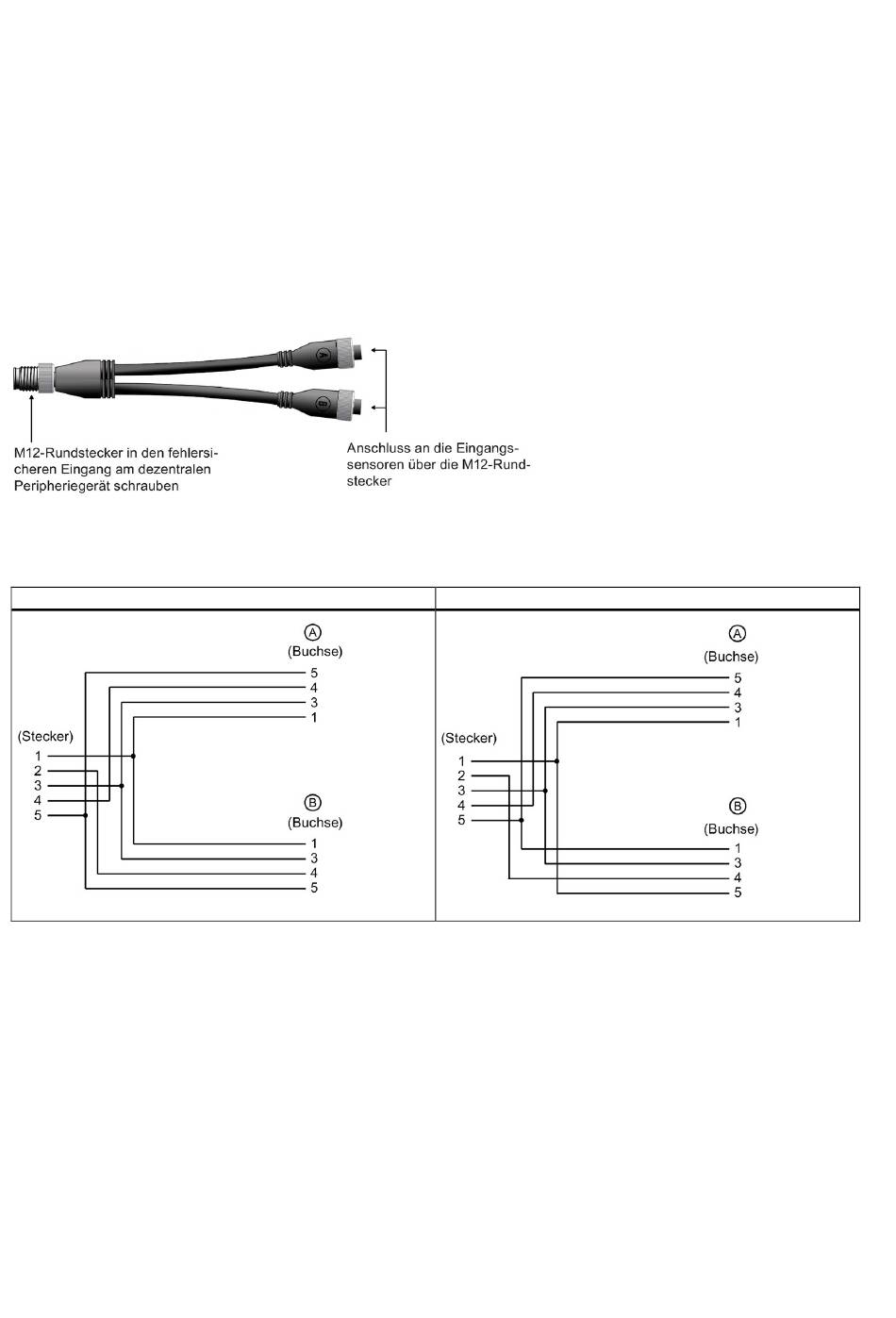

Bild 3 Y-Kabel (6ES7194-6KA00-0XA0 oder 6ES7194-6KB00-0XA0)
Das folgende Bild zeigt die Verdrahtung des Y-Kabels (6ES7194-6KA00-0XA0 oder 6ES7194-6KB00-0XA0):
6ES7194-6KA00-0XA0
Produktinformationen zum Systemhandbuch ET 200AL mit Ergänzung des fehlersicheren Peripheriemoduls F-DI 4+F-DQ 2x24VDC/2A, 4xM12
10
6ES7194-6KB00-0XA0
