TermaTech TT23RG Montage- Und Bedienungsanleitung Seite 6

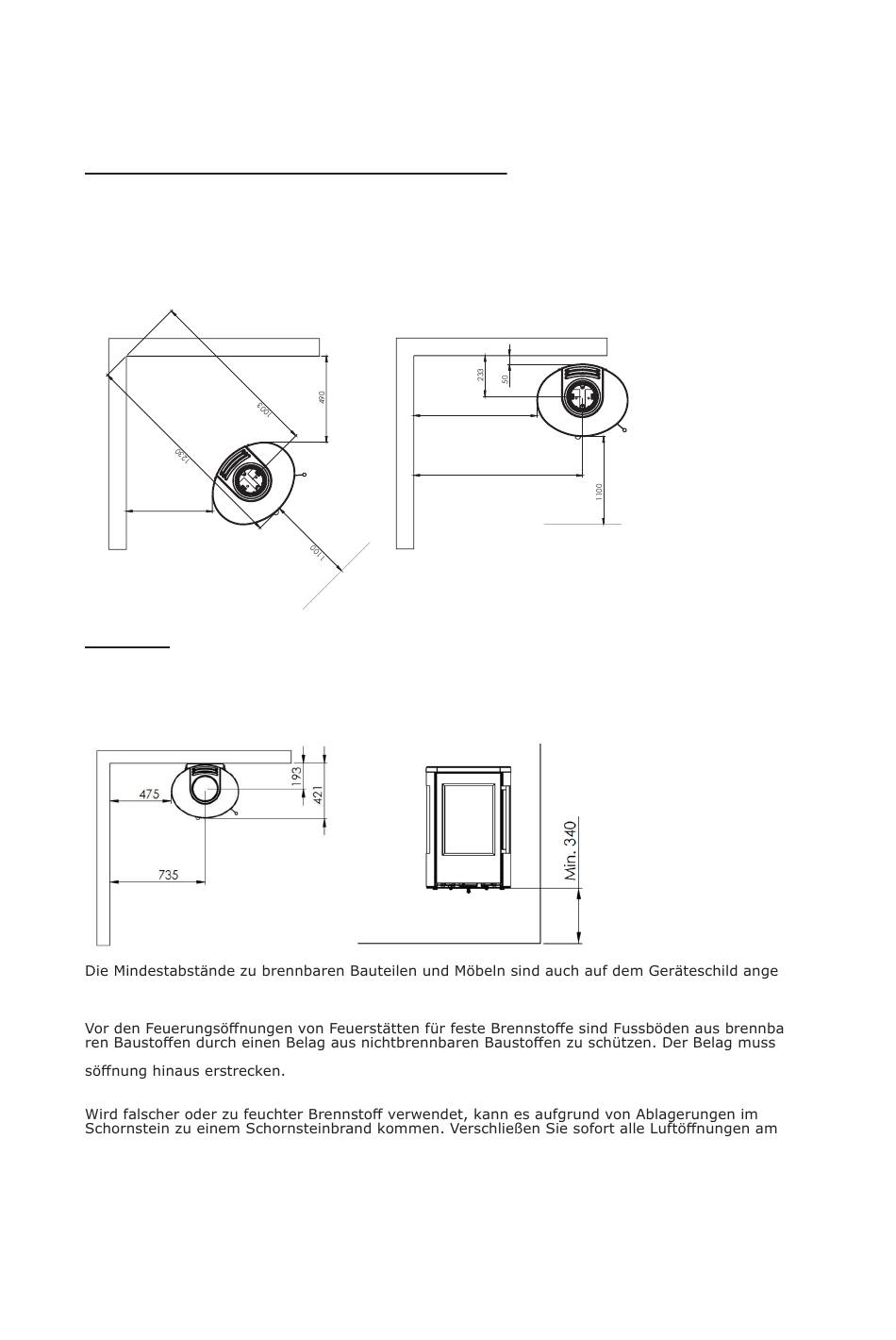

TT23RGS: Bei Anwendung von ISOLIERTEN Rohren*
* Achten Sie besonders darauf, dass für die verwendeten Rohre und Schornsteinteile unterschied-
liche Abstandsanforderungen gelten.
50 mm hinter dem Kaminofen für brennbares Material.
700 mm seitlich vom Kaminofen für brennbares Material.
490mm für Eckmontage 45°
1100 mm vor dem Kaminofen für brennbares Material.
700
960
490
TT23RGW:
Der TT23RGW darf NUR an einer nicht brennbaren Wand montiert werden.
Abstand vom Boden zur Unterkante des Kaminofens, mindestens 340 mm.
475 mm seitlich vom Kaminofen für brennbares Material.
1100 mm vor dem Kaminofen für brennbares Material.
(Eine Vorlegeplatte reicht nicht aus)
-
geben und dürfen nicht unterschritten werden.
Bodenmaterial unter/vor dem Ofen:
-
sich nach vorn auf mindestens 50 cm und seitlich auf mindestens 30 cm über die Feuerung-
Hinweis bei Schornsteinbrand
Ofen und informieren Sie die Feuerwehr. Nach dem ausbrennen des Schornsteines diesen vom
Fachmann auf Risse bzw. Undichtigkeiten überprüfen lassen.
