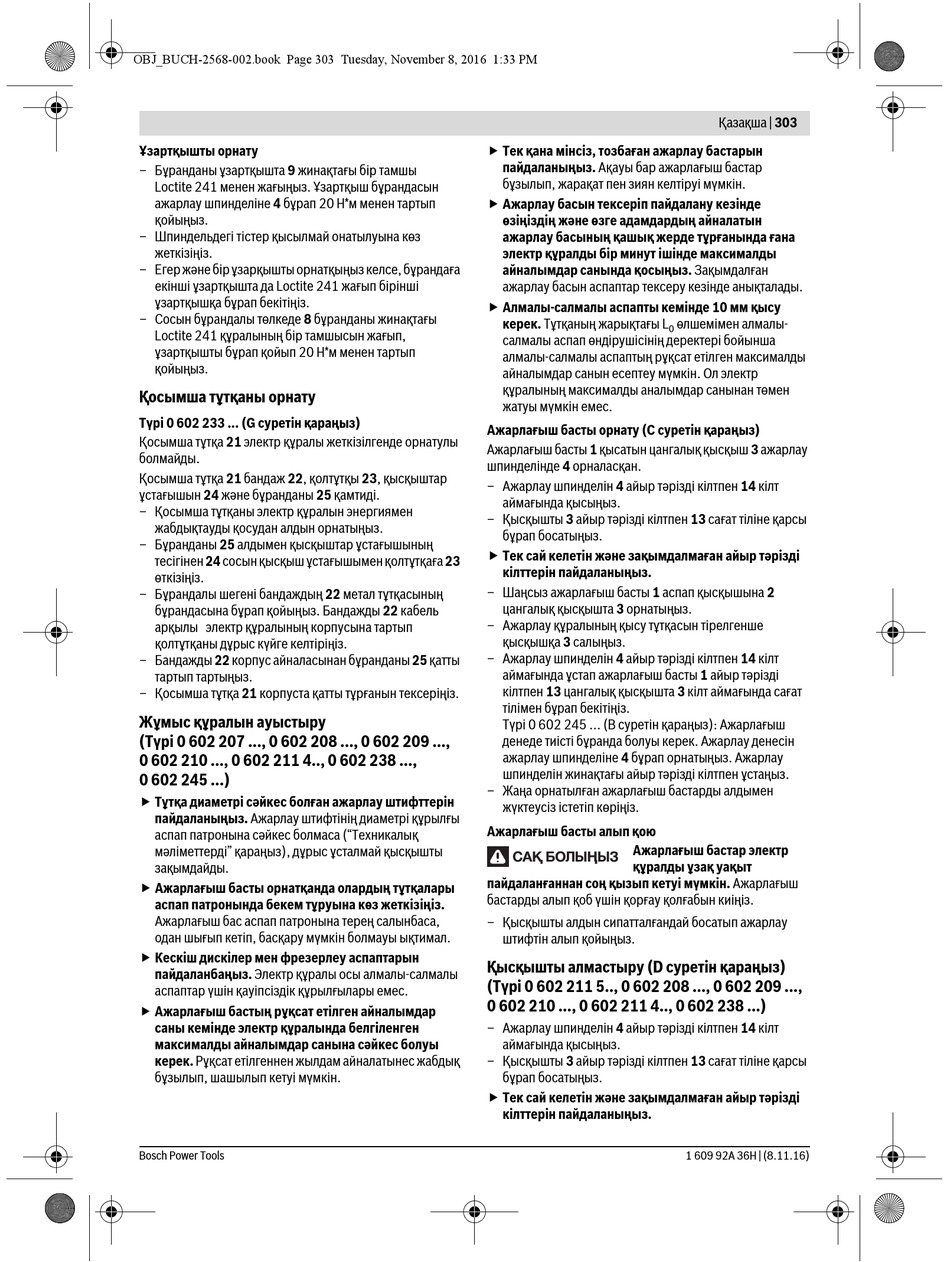

OBJ_BUCH-2568-002.book Page 303 Tuesday, November 8, 2016 1:33 PM
Ұзартқышты орнату
– Бұранданы ұзартқышта 9 жинақтағы бір тамшы
Loctite 241 менен жағыңыз. Ұзартқыш бұрандасын
ажарлау шпинделіне 4 бұрап 20 Н*м менен тартып
қойыңыз.
– Шпиндельдегі тістер қысылмай онатылуына көз
жеткізіңіз.
– Егер және бір ұзарқышты орнатқыңыз келсе, бұрандаға
екінші ұзартқышта да Loctite 241 жағып бірінші
ұзартқышқа бұрап бекітіңіз.
– Сосын бұрандалы төлкеде 8 бұранданы жинақтағы
Loctite 241 құралының бір тамшысын жағып,
ұзартқышты бұрап қойып 20 Н*м менен тартып
қойыңыз.
Қосымша тұтқаны орнату
Түрі 0 602 233 ... (G суретін қараңыз)
Қосымша тұтқа 21 электр құралы жеткізілгенде орнатулы
болмайды.
Қосымша тұтқа 21 бандаж 22, қолтұтқы 23, қысқыштар
ұстағышын 24 және бұранданы 25 қамтиді.
– Қосымша тұтқаны электр құралын энергиямен
жабдықтауды қосудан алдын орнатыңыз.
– Бұранданы 25 алдымен қысқыштар ұстағышының
тесігінен 24 сосын қысқыш ұстағышымен қолтұтқаға 23
өткізіңіз.
– Бұрандалы шегені бандаждың 22 метал тұтқасының
бұрандасына бұрап қойыңыз. Бандажды 22 кабель
арқылы электр құралының корпусына тартып
қолтұтқаны дұрыс күйге келтіріңіз.
– Бандажды 22 корпус айналасынан бұранданы 25 қатты
тартып тартыңыз.
– Қосымша тұтқа 21 корпуста қатты тұрғанын тексеріңіз.
Жұмыс құралын ауыстыру
(Түрі 0 602 207 ..., 0 602 208 ..., 0 602 209 ...,
0 602 210 ..., 0 602 211 4.., 0 602 238 ...,
0 602 245 ...)
Тұтқа диаметрі сәйкес болған ажарлау штифттерін
пайдаланыңыз. Ажарлау штифтінің диаметрі құрылғы
аспап патронына сәйкес болмаса ("Техникалық
мәліметтерді" қараңыз), дұрыс ұсталмай қысқышты
зақымдайды.
Ажарлағыш басты орнатқанда олардың тұтқалары
аспап патронында бекем тұруына көз жеткізіңіз.
Ажарлағыш бас аспап патронына терең салынбаса,
одан шығып кетіп, басқару мүмкін болмауы ықтимал.
Кескіш дискілер мен фрезерлеу аспаптарын
пайдаланбаңыз. Электр құралы осы алмалы-салмалы
аспаптар үшін қауіпсіздік құрылғылары емес.
Ажарлағыш бастың рұқсат етілген айналымдар
саны кемінде электр құралында белгіленген
максималды айналымдар санына сәйкес болуы
керек. Рұқсат етілгеннен жылдам айналатынес жабдық
бұзылып, шашылып кетуі мүмкін.
Bosch Power Tools
Тек қана мінсіз, тозбаған ажарлау бастарын
пайдаланыңыз. Ақауы бар ажарлағыш бастар
бұзылып, жарақат пен зиян келтіруі мүмкін.
Ажарлау басын тексеріп пайдалану кезінде
өзіңіздің және өзге адамдардың айналатын
ажарлау басының қашық жерде тұрғанында ғана
электр құралды бір минут ішінде максималды
айналымдар санында қосыңыз. Зақымдалған
ажарлау басын аспаптар тексеру кезінде анықталады.
Алмалы-салмалы аспапты кемінде 10 мм қысу
керек. Тұтқаның жарықтағы L
салмалы аспап өндірушісінің деректері бойынша
алмалы-салмалы аспаптың рұқсат етілген максималды
айналымдар санын есептеу мүмкін. Ол электр
құралының максималды аналымдар санынан төмен
жатуы мүмкін емес.
Ажарлағыш басты орнату (C суретін қараңыз)
Ажарлағыш басты 1 қысатын цангалық қысқыш 3 ажарлау
шпинделінде 4 орналасқан.
– Ажарлау шпинделін 4 айыр тәрізді кілтпен 14 кілт
аймағында қысыңыз.
– Қысқышты 3 айыр тәрізді кілтпен 13 сағат тіліне қарсы
бұрап босатыңыз.
Тек сай келетін және зақымдалмаған айыр тәрізді
кілттерін пайдаланыңыз.
– Шаңсыз ажарлағыш басты 1 аспап қысқышына 2
цангалық қысқышта 3 орнатыңыз.
– Ажарлау құралының қысу тұтқасын тірелгенше
қысқышқа 3 салыңыз.
– Ажарлау шпинделін 4 айыр тәрізді кілтпен 14 кілт
аймағында ұстап ажарлағыш басты 1 айыр тәрізді
кілтпен 13 цангалық қысқышта 3 кілт аймағында сағат
тілімен бұрап бекітіңіз.
Түрі 0 602 245 ... (В суретін қараңыз): Ажарлағыш
денеде тиісті бұранда болуы керек. Ажарлау денесін
ажарлау шпинделіне 4 бұрап орнатыңыз. Ажарлау
шпинделін жинақтағы айыр тәрізді кілтпен ұстаңыз.
– Жаңа орнатылған ажарлағыш бастарды алдымен
жүктеусіз істетіп көріңіз.
Ажарлағыш басты алып қою
Ажарлағыш бастар электр
САҚ БОЛЫҢЫЗ
құралды ұзақ уақыт
пайдаланғаннан соң қызып кетуі мүмкін. Ажарлағыш
бастарды алып қоб үшін қорғау қолғабын киіңіз.
– Қысқышты алдын сипатталғандай босатып ажарлау
штифтін алып қойыңыз.
Қысқышты алмастыру (D суретін қараңыз)
(Түрі 0 602 211 5.., 0 602 208 ..., 0 602 209 ...,
0 602 210 ..., 0 602 211 4.., 0 602 238 ...)
– Ажарлау шпинделін 4 айыр тәрізді кілтпен 14 кілт
аймағында қысыңыз.
– Қысқышты 3 айыр тәрізді кілтпен 13 сағат тіліне қарсы
бұрап босатыңыз.
Тек сай келетін және зақымдалмаған айыр тәрізді
кілттерін пайдаланыңыз.
Қaзақша | 303
өлшемімен алмалы-
0
1 609 92A 36H | (8.11.16)
