PSE+DATA (Power Sourcing Equipment)
5
Interfaz Dante® RJ45 para conectar otros dispositivos Dante® a la red Dante®.
Si la DIO 22 o DIO 44 reciben alimentación a través de una fuente de alimentación externa, otras
interfaces DIO 22 o DIO 44 podrán alimentarse por PoE (véase el ejemplo de conexión 2).
PD+DATA (Powered Device)
6
Conector Dante® con RJ45 para conectar la DIO 22 o la DIO 44 a una red Dante®. Las interfaces
DIO 22 o la DIO 44 pueden alimentarse por PoE+ (Power over Ethernet plus) o superior.
9
10
11
9
10
11

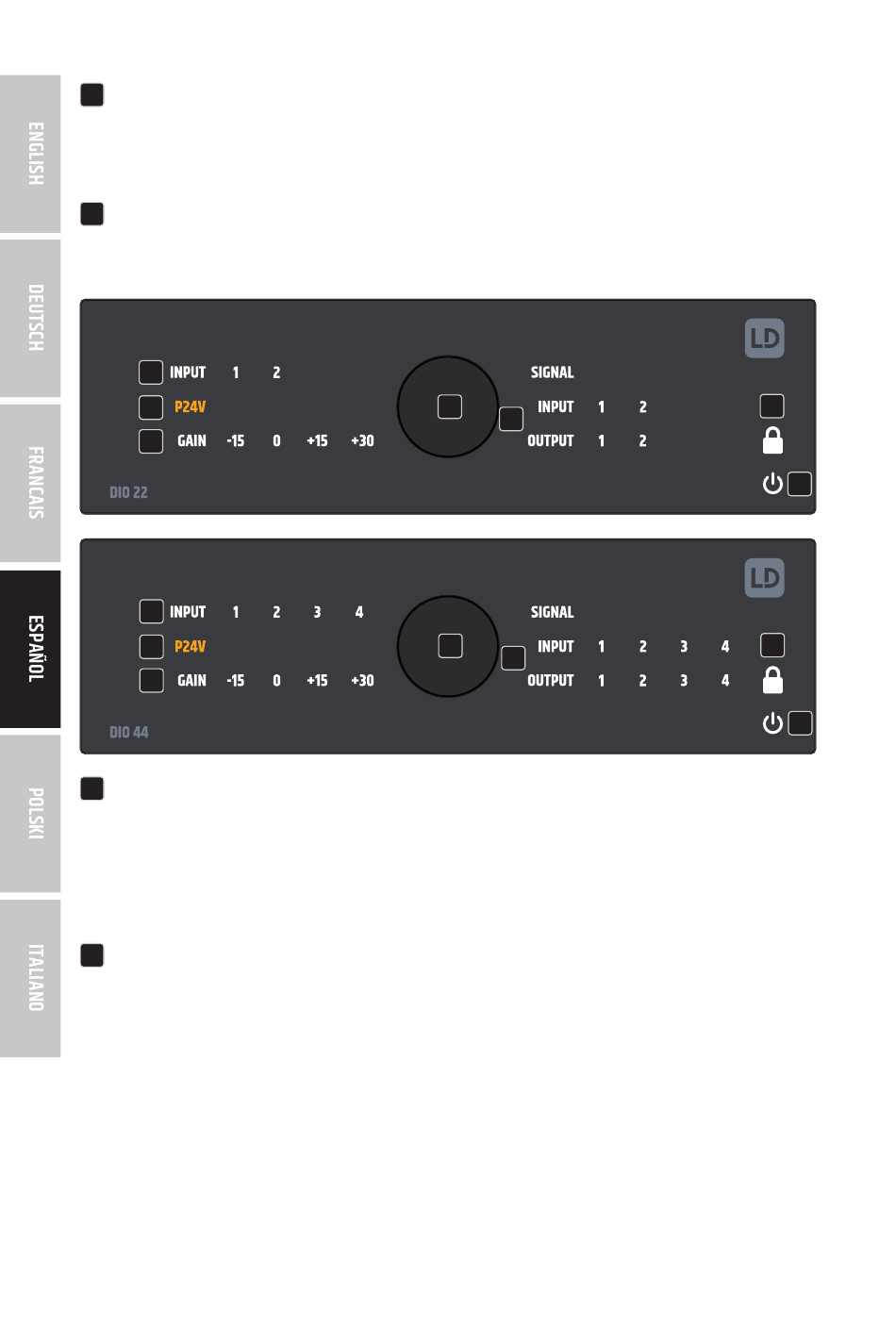

SÍMBOLO DE ENCENDIDO
7
En cuanto se suministra tensión a la DIO 22 o a la DIO 44, la interfaz comenzará a iniciarse.
Durante el proceso de puesta en marcha, el símbolo de encendido parpadeará de color blanco
y las salidas de línea OUTPUT estarán silenciadas. Al cabo de unos segundos después de finalizar
el proceso de arranque, el símbolo de encendido se iluminará de forma permanente y el equipo
estará operativo.
MANDO PULSADOR GIRATORIO
8
Con ayuda del codificador rotatorio podrá consultar del estado y los ajustes de los canales de
entrada.
Consultar el estado: Pulse brevemente el mando giratorio y luego gírelo para consultar de forma
secuencial el estado de cada canal de entrada. El número del canal seleccionado se ilumina. Se
muestra el estado de la alimentación fantasma. (símbolo se ilumina de color naranja = encendido;
símbolo sin encender = apagado) y el valor de la ganancia de entrada (−15, 0, +15, +30, el valor
seleccionado se ilumina de color blanco).
