DIO44
• Interfaccia Dante a quattro ingressi e quattro uscite
• Collega microfoni o ingressi a livello di linea
• Controllo del guadagno in quattro fasi e alimentazione phantom da 24 V per canale
• Morsettiere per tutte le connessioni analogiche
• Indicatori di segnale su ogni canale
• PoE o alimentatore esterno
• Utilizzabile come iniettore PoE per alimentare un altro dispositivo collegato in rete
• Consente il collegamento a margherita di dispositivi Dante
• Facile configurazione del pannello frontale e blocco utente

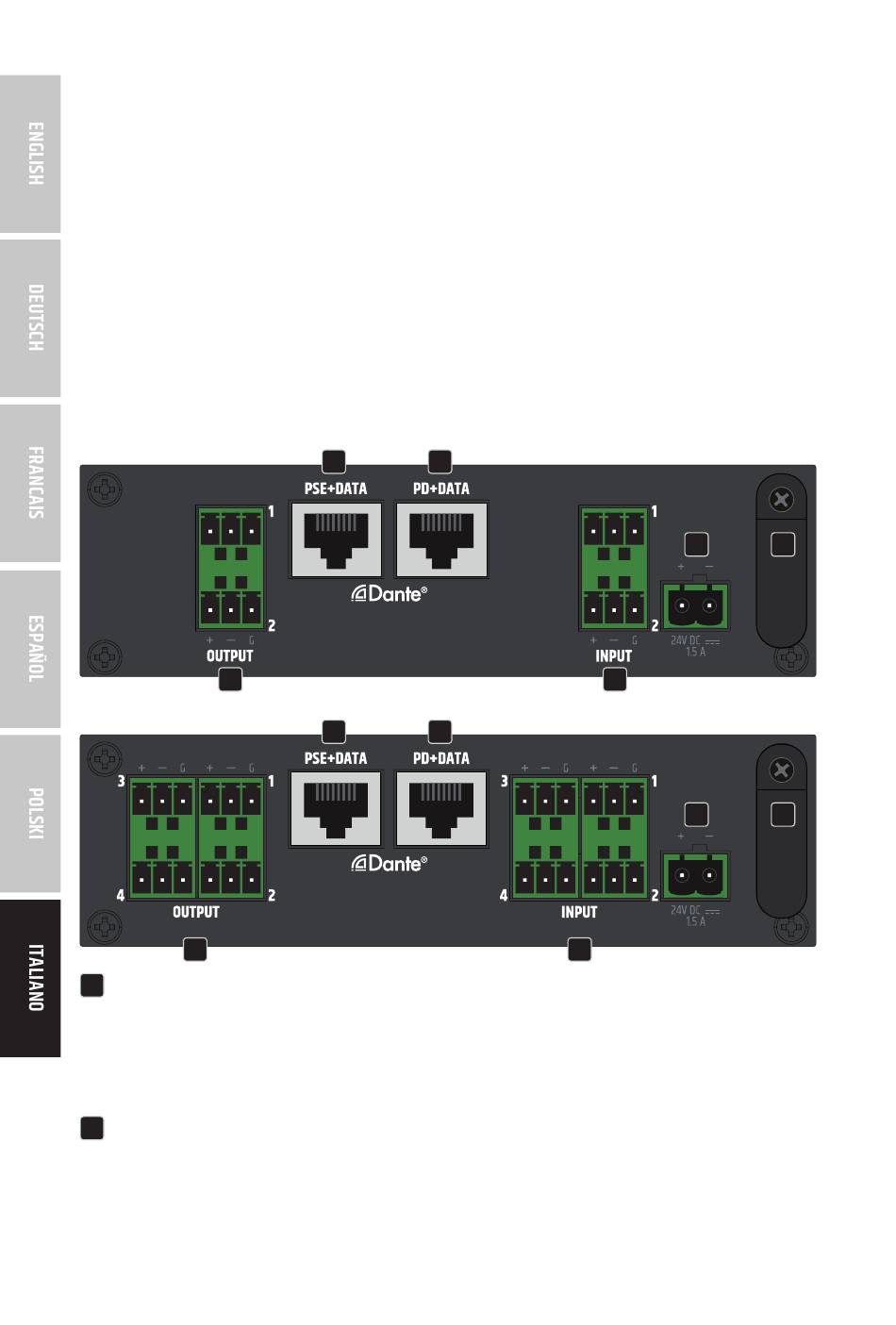

CONNESSIONI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE
DIO 22
4
DIO 44
4
COLLEGAMENTO A MORSETTIERA PER ALIMENTAZIONE
1
Collegamento a morsettiera per alimentazione del dispositivo. Per non danneggiare l'apparecchio,
utilizzare solo l'adattatore di rete originale (l'adattatore di rete è disponibile come optional).
Fonte di alimentazione alternativa Switch Ethernet o iniettore PoE con PoE+ (Power over
Ethernet plus) o migliore.
RILASCIO ANTISTRAPPO
2
Utilizzare il rilascio antistrappo del cavo flessibile dell'alimentatore per proteggere dai danni il
connettore della morsettiera dell'alimentazione del dispositivo e la morsettiera di alimentazione
e per evitare che la morsettiera venga estratta involontariamente.
118
5 6
5 6
1
3
1
3
2
2
