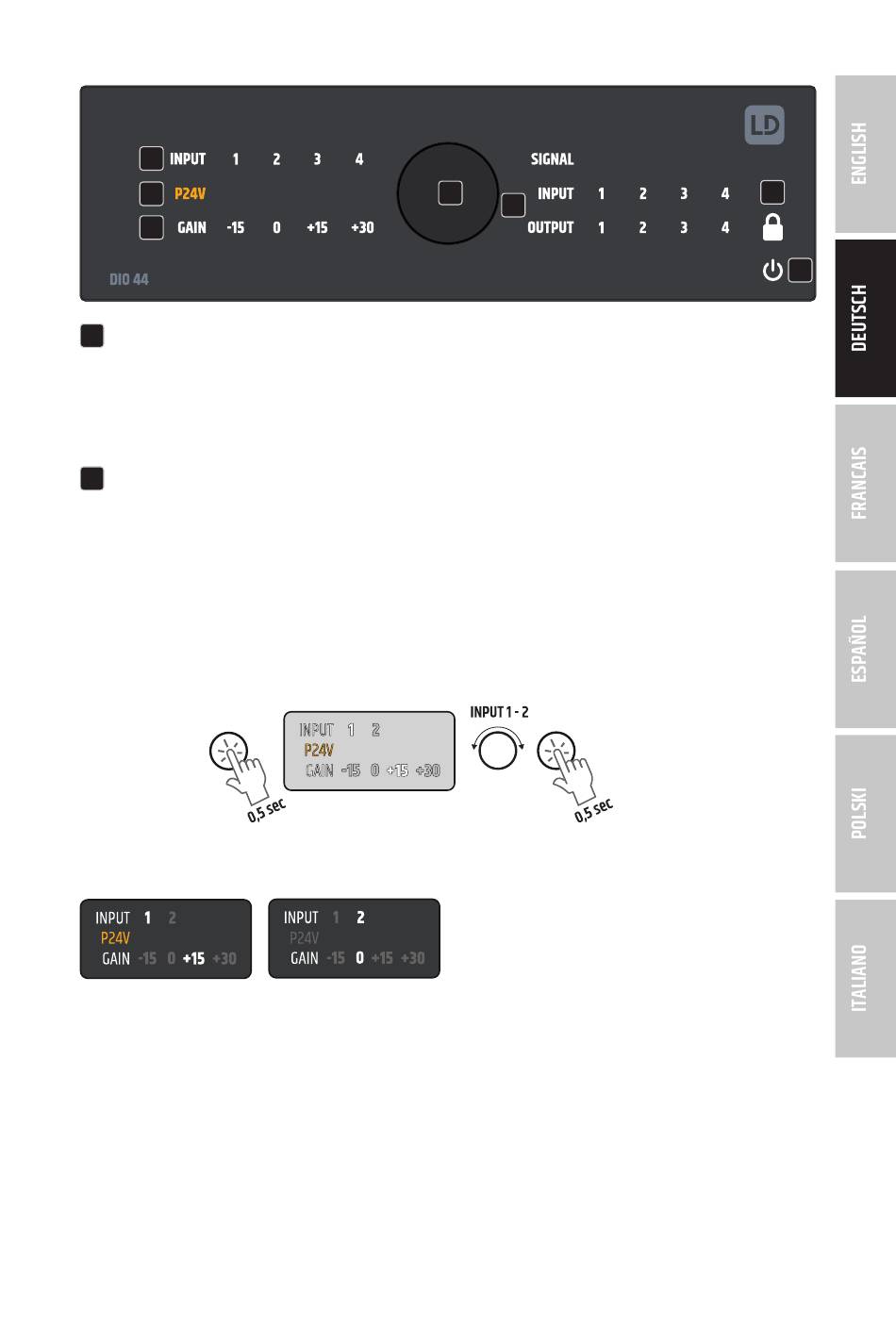

POWER-SYMBOL
7
Sobald die DIO 22 bzw. DIO 44 mit Spannung versorgt wird, beginnt der Startvorgang.
Während des Startvorgangs blinkt das weiße Power-Symbol und die Line-Ausgänge OUTPUT sind
stummgeschaltet. Wenn der Startvorgang nach wenigen Sekunden abgeschlossen ist, leuchtet
das Symbol permanent und das Gerät ist betriebsbereit.
DREH-DRÜCK-ENCODER
8
Die Statusabfrage und das Editieren der Einstellungen der Eingangskanäle erfolgt mit Hilfe des
Dreh-Drück-Encoders.
Statusabfrage: Drücken Sie kurz auf den Encoder, um dann die Statusinformationen jedes
Eingangskanals durch Drehen des Encoders nacheinander abzurufen, die Ziffer des ausgewählten
Kanals leuchtet dabei. Angezeigt werden der Status der Phantomspeisung (Symbol leuchtet
orangefarben = an / Symbol leuchtet nicht = aus) und der Wert der Eingangsverstärkung
(-15, 0, +15, +30, ausgewählter Wert leuchtet weiß).
BEISPIEL DIO 22
Die Beleuchtung der Zeichen wird automatisch deaktiviert, wenn innerhalb von circa 40 Sekunden
keine Eingabe erfolgt.
